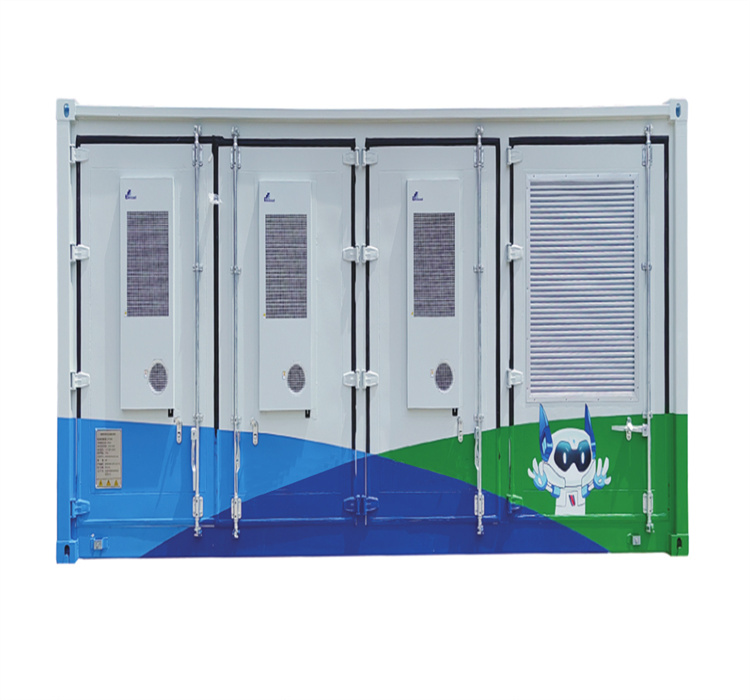

CESS500kW-1075kWh 一体化集装箱储能系统（CESS）

产地：福建 是否进口：否 电池类型：圆柱型锂电池 品牌：Weida 型号：CESS500kW-1075kWh 额定容量：280000（mah） 标准电压：768（V） 充电时间：2h 外形尺寸：6058*2438*2591(mm) 是否可充电：是 标准容量：1075kWh 材质：磷酸铁锂 产品名称：一体化集装箱储能系统 净重：16000000（g） 是否充电：是 是否跨境出口专供货源：否

安全可靠
■ 优选LFP路线，严苛的安全性测试
■ 从电芯到集装箱，分级温控策略，工业级温控系统
■ 全方面电气保护:高低压分离、绝缘检测，接地保护、防雷设计
■ 电芯间7MM热隔离、绝缘支架设计
■ 模组内置气溶胶消防措施,集装箱智能仓级消防，分级联动，多层防护
■ 电池组于PCS组串式连接，杜绝环流，安全性更高

高效便捷
■ 高效化、数字化、智能化EMS系统架构设计
■ 0.5C充放电倍率
■ 故障预测、识别及快速定位

多维集成- -体化
■ 便于运输、安装及运维
■ 模块化设计，方便维护、管理、扩容

概述

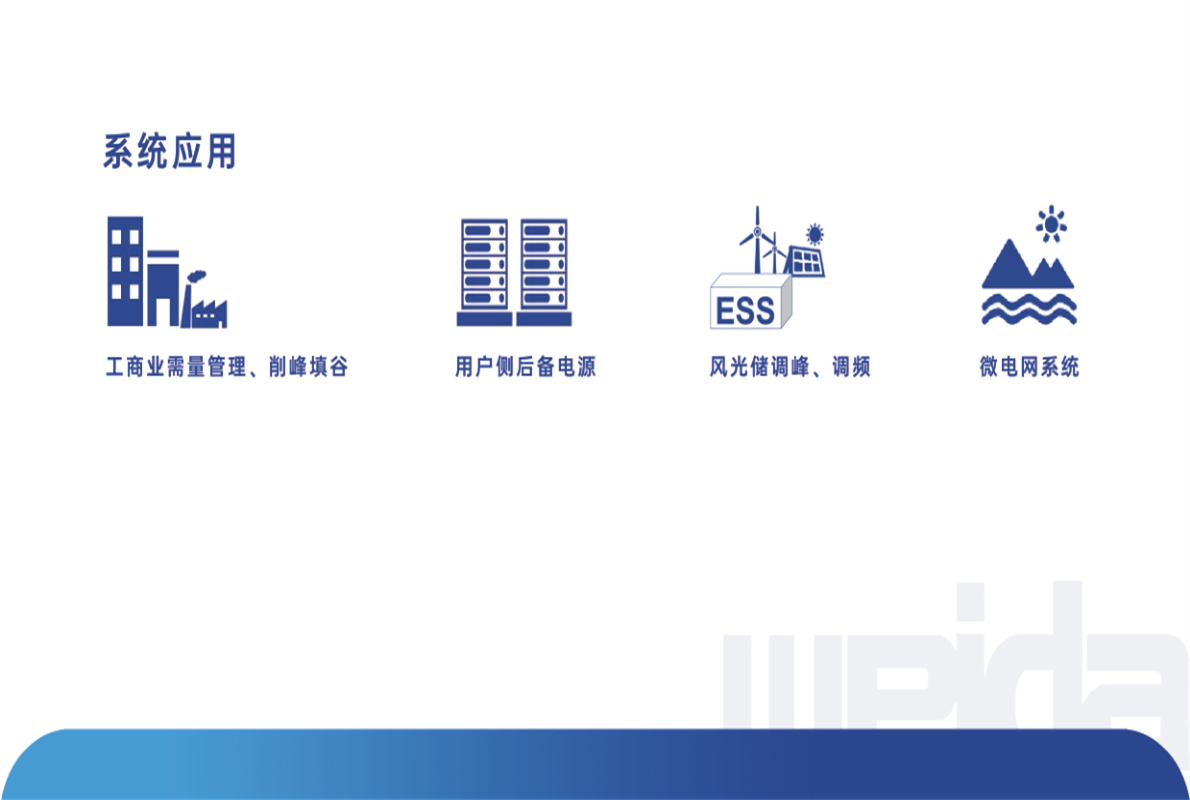

一体化集装箱储能系统由电池簇、储能双向变流器(PCS).电池管理系统(BMS)、能量管理系统(EMS)、消防系统、照明系统、动环控制系统、门禁系统、隔离变压器(选配)等组成。系统状态多重监测，分级联动，构成集电气安全和功能安全为一体的综合保护体系。集装箱系统，标准化、预制化设计，降低用户定制化时间和建造成本，减少因为本地安装差异和管理风险所带来的安全隐患。满足区域电网调峰、调频、调压、应急响应、新能源消纳等应用需求，保障电力系统的正常运行。

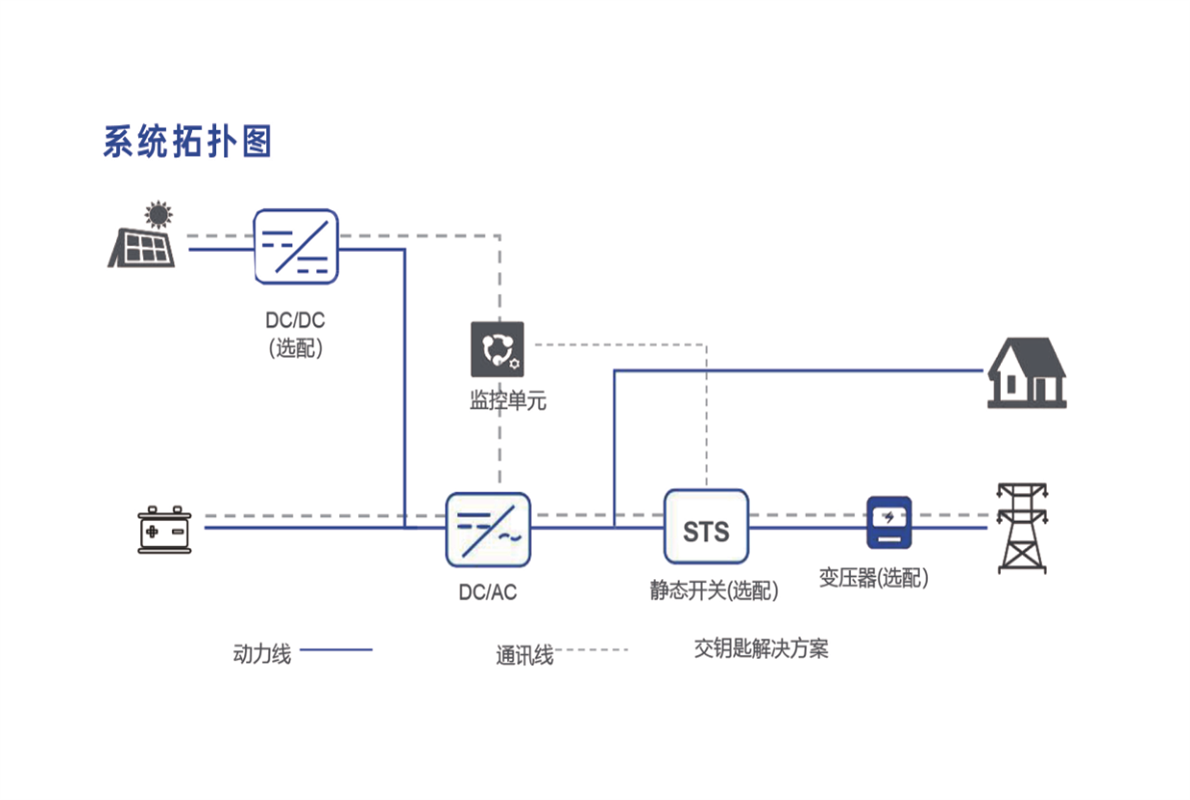

系统组成
1. 锂电池簇
系统主要组成，由安全、高效、长寿命磷酸铁锂电芯通过串并联组成电池模组，多个模组串联组成电池簇。

2. 电池管理系统
系统核心部件,有效保护电池过充、过放、过流等，同时对电芯进行均衡管理，保障整个系统的安全、可靠、高效运转。

3. 监控系统
系统运行数据监视，运行策略管理，历史数据.记录，系统状态记录等。

4. PCS储能变流器
双向AC/DC变换器可实现直流到交流、交流到直流的双向变换，既可以将交流电转化为直流，电为蓄电池充电，也可以将直流电转化为交流电，为负载供电或回馈给电网。

5. 空调系统
电池舱集成1200W工业空调，满足系统在不.同环境中的平稳运行，延长系统使用寿命。

6. IP54
系统整体采用IP54设计。

系统参数

光伏参数

光伏接入功率：400KW

额定电流 ：606A

额定输入电压：3W+N +PE , 380/400V

额定频率 (Hz)：50/60

交流参数<并网>

额定输出功率 (kW)：500

输出功率 (kW)：550

额定电网电压 (V功)：3W+N +PE , 380/400V

电网电压范围：-15%~ +10%

额定电网频率 (Hz)：50/60

电网频率范围 (Hz)：±2

输出电流谐波：≤3%(额定功率)

直流分量：

功率因数：-0. 9^ *+0.9

过载能力：105%]:持续运行，< 105%^ 120%6] : 10min , 120%):停止运行

交流参数<离网)

额定输出功率 (kVD)：500

输出功率 (lkWD)：550

额定输出电压 (V功)：3W+N+PE , 380/400V

输出电压谐波：3% (线性满载)

额定频率 (Hz)：50/60

过载能：105%] :持续运行，< 105%^ 120%] : 1 0min , 120%):停止运行

电池参数

电芯类型：磷酸铁锂

单电池柜电量 (kWh)：215.04

电池柜数量：5

电池系统电量 (kwh)：1075.2

额定运行时长 (h)：2(可更改电池模块数量选配其他时长)

电池寿命：25℃ 0.5C/0.5C 100%DOD EOL80% ≥6000次

效率

效率：93%

保护

交流开关：具备

PV电操交流开关：具备

电网监测：具备

浪涌保护：具备

基本参数

尺寸 <宽*深*高)  (mm)：6058*2438*2591

重量. (kg)：16000

隔离方式：系统内置隔离变

并离网切换装置：STS

防护等级：室外型IP54

工作温度范围：- 20~55℃(>45℃降额)

相对湿度《无冷凝)：0~95%

温控方式：空调

工作海拔 (m)：4000 (>2000隆额)

显示：触摸屏

通讯接口：RS485、CAN、LAN

通讯协议：Modbus -RTU、Modbus-TCP、 CAN2. 0B

系统特点

1. 安全可靠
■ 优选LFP路线严苛的安全性测试
■ 从电芯到集装箱，分级温控策略,工业级温控系统
■ 全方面电气保护:高低压分离、绝缘检测，接地保护、防雷设计电芯间7MM热隔离、绝缘支架设计
■ 模组内置气溶胶消防措施，集装箱智能仓级消防，分级联动，多层防护
■ 电池组于PCS组串式连接,杜绝环流，安全性更高

2. 多维集成一体化
■ 便于运输，安装及运维
■ 模块化设计，方便维护、管理、扩容

3. 智能高效
■ 高效化、数字化、智能化EMS系统架构设计
■ 0.5C充放电倍率
■ 故障预测、识别及快速定位
