3500系列在线监测保护系统

本特利内华达（Bently Nevada）3500系列在线监测与保护系统。监测与保护系统为您的机组设备提供连续的在线状态监测与保护。本特利3500系统和本特利振动传感器探头配合良好，可以接受本特利趋近式电涡流传感器、速度加速度传感器（如330400 330500）以及各类复合传感器。在检测和防止旋转机械的误跳闸和误跳闸方面处于世界领先地位。全球安装超过80000台，通过跳闸监控机器提供自动保护值，在需要时防止昂贵的损坏。3500系统还可以保护您的机器和流程，防止错误的跳闸，这些错误跳闸可能会毫无理由地导致您的操作停机，从而导致昂贵的停机或生产损失。当与System 1*软件连接时，它还提供连续状态监测信息，以用于主动维护计划。3500系统结合了业界最广泛的机械测量参数选择，以及几乎所有机械监测场景的软件配置。3500系统完全符合美国石油协会API670标准对该类系统的要求。它是本特利内华达传统框架系统中功能最强、最灵活的系统，具有其它系统所不具备的多种特性和先进功能。

产品主要特性 自我检测和容错设计，可以配置成多种冗余，其范围从增添第2套完全冗余电源至完整的三重模块化冗余(TMR)配置，它既可用于选定的通道，也可用于全部通道，能够充分满足最关键性任务的应用 可与本特利System1*状态监测与诊断分析软件平台无缝连接 通过通讯网关模块可以与工厂控制和自动化系统进行通讯 设计符合美国石油学会标准API 670 设计符合往复式压缩机应用API 618标准 通过海上应用领域的DNV和Class NK证书认证 通过加拿大标准协会(CSA)、工厂互助(FM)、GOST、ATEX和CE等认证

3500系统的高度模块化设计包括： . 3500/05仪表框架(必需的) . 一或两个3500/15电源(必需的) . 3500/22M瞬态数据接口模块或3500/20框架接口模块（必需的要求） . 一或两个3500/25键相模块(可选的) . 3500框架组态软件(必需的) . 一个或多个3500/XX监测器模块(必需的) . 一个或多个3500/32继电器模块或3500/34三重冗余继电器模块(可选的) . 一个或多个3500/92通讯网关模块(可选的) . 3500/93、3500/94或3500/95显示装置或运行于兼容PC机上的3500操作者显示软件(可选的) . 内部或外部本质安全栅，或用于危险地区安装的电气隔离装置。(可选的)

特点和优点 ． 业界最广泛的机械测量参数选择与几乎所有监控选项的软件配置相结合具有广泛的自检和容错设计功能的最大可靠性 ． 坚固耐用的设计完全符合美国石油协会的API 670和API 618标准，加拿大标准协会(CSA)， Factory Mutual (FM)， GOST, ATEX和CE要求 ． 兼容各种本地或远程安装的显示器 ． 灵活配置各种冗余级别，从单工模块到双电源，再到冗余继电器模块，具有广泛而灵活的逻辑操作符选项，可根据需要配置复杂的继电器逻辑 ． 3500/22M机架接口模块中的一个以太网端口和一根网线，用于与GE的System 1®软件通信，连接状态监测和诊断软件 ． 可选的DNV和NK级海事应用认证，以及连接工厂控制和自动化系统的通信网关模块 ． TÜV功能安全认证，当产品作为安全仪表系统的一部分使用时，可提供高达安全完整性等级(SIL) 2的应用

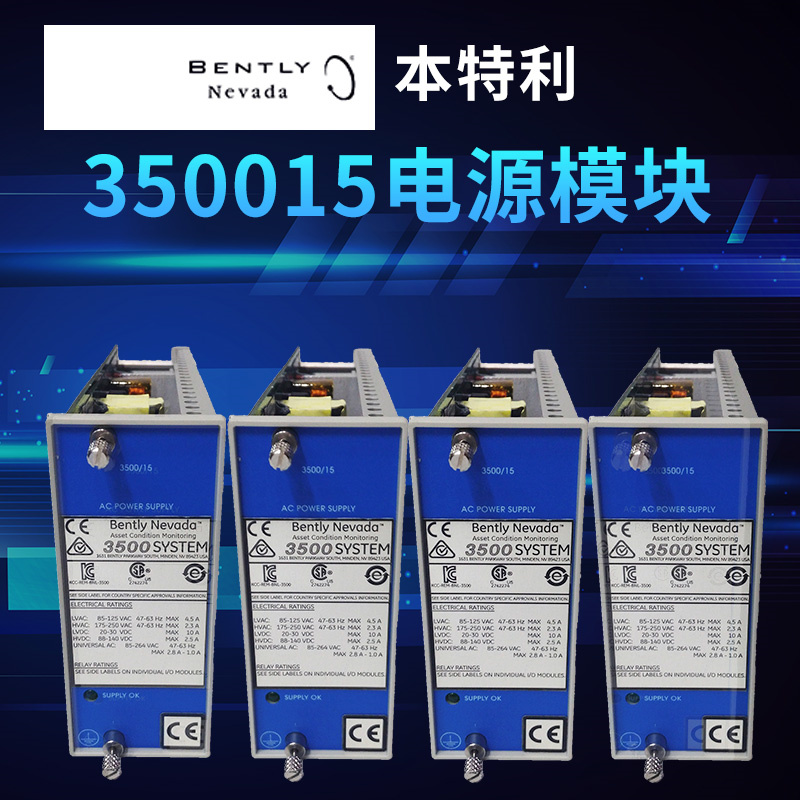

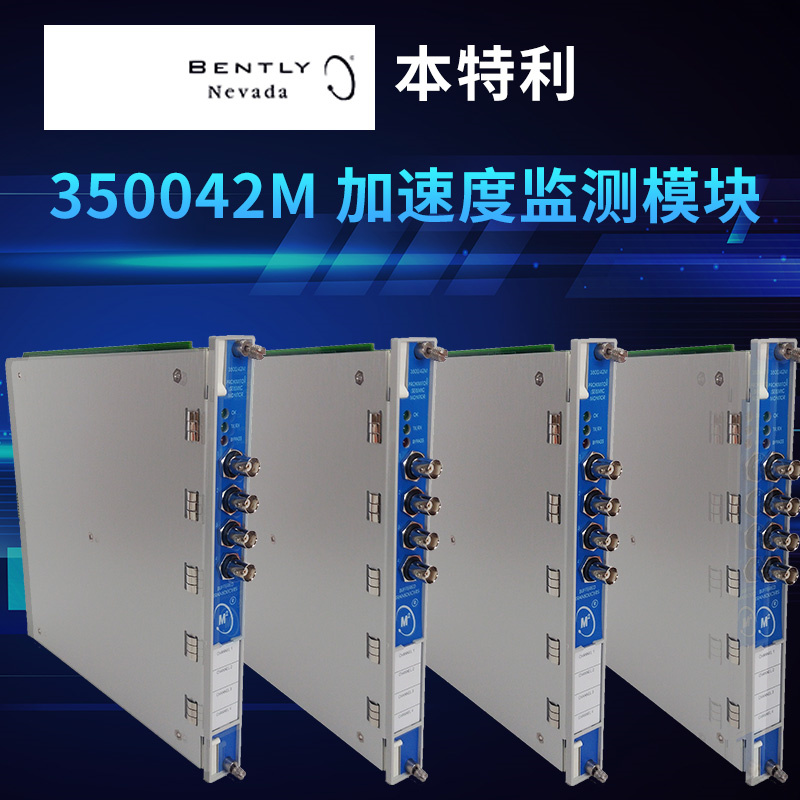

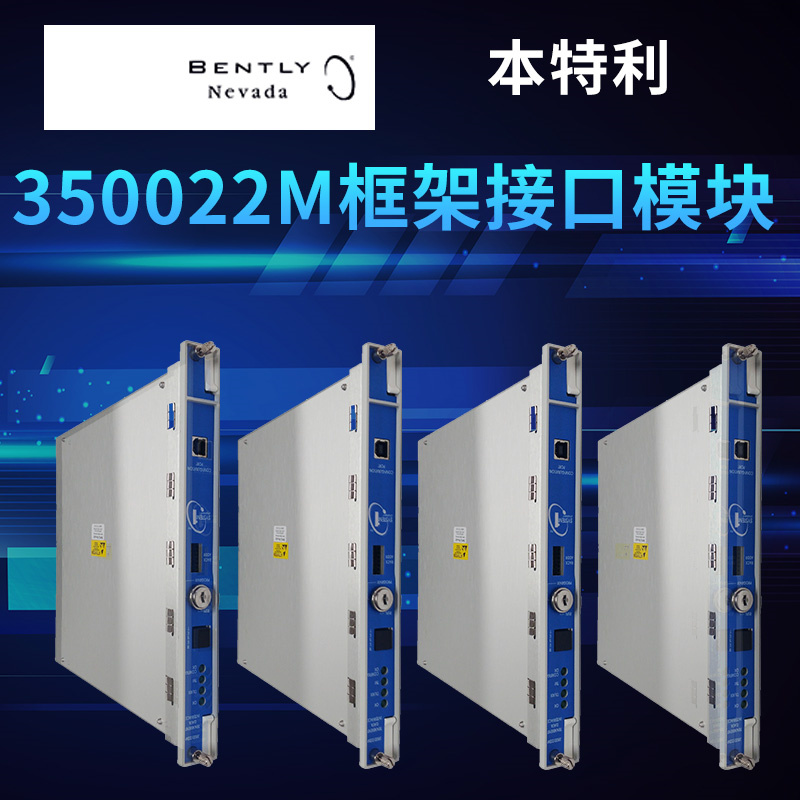

美国本特利bently3500振动监测保护系统提供在线监测功能。 bently3500系统可以监测大型旋转机械的振动： 汽轮机、水轮机、风机、压缩机、涡轮膨胀机 、电动机和发电机、励磁机、齿轮箱、水泵等 bently 3500/05 仪表框架 bently 3500/15 电源 bently 3500/20 框架接口模块 bently 3500/22 框架接口模块 bently 3500/25 键相器模块 bently 3500/01 框架组态软件 bently 3500/40 监测器模块 通道类型：径向振动、轴向位移、偏心、差胀 bently 3500/42 监测器模块 通道类型：加速度、速度、轴绝对振动 bently 3500/45 监测器模块 通道类型：轴向位移、差胀、斜面差胀、壳胀、阀门位置 bently 3500/53 监测器模块 通道类型：超速转速计 bently 3500/32 继电器模块 bently 3500/33 继电器模块 bently 3500/92 通讯网关模块 bently 3500/93、3500/94\3500/95显示装置监测器 系统框架 3500/05-01-01-00-00-00 电源模块 3500/15-02-02-00（3500/15-05-05-00新） 接口模块 3500/22-01-01-00 键相模块 3500/25-01-01-00 转速测量模块 3500/50-01-00-01 振动位移测量模块3500/42-09-00 振动测量模块 3500/42-01-00 胀差测量模块 3500/45-01-00 继电器模块 3500/33-01-00 组态软件 3500/1/1 组态电缆 130118-0010-02
