WOODWARD 8446-1019

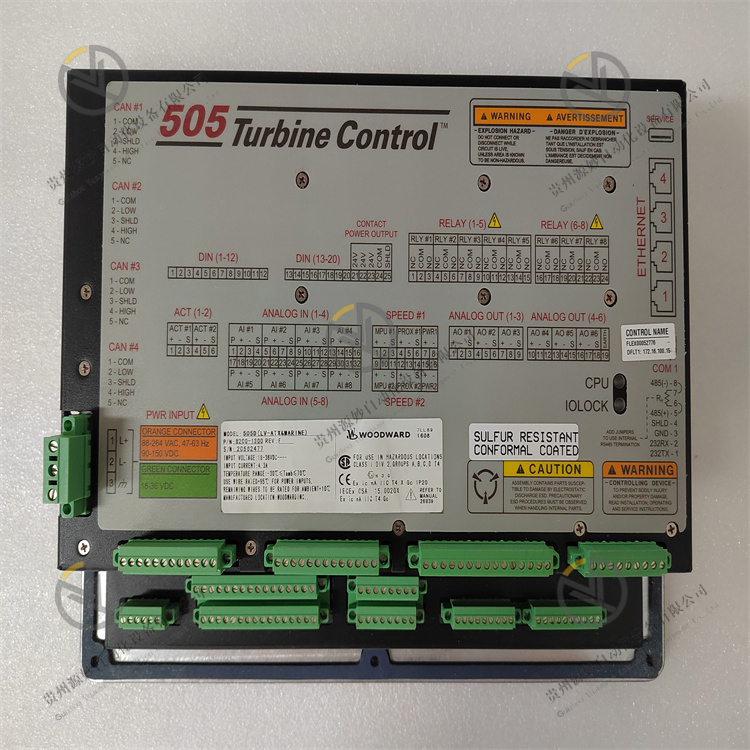

伍德沃德505控制系统,这是一个基于微处理器的控制系统,用于单或双驱动器汽轮机。伍德沃德505控制系统有两种运行模式:编程模式和运行模式。采用编程方式选择控制器的内部配置和操作方式的设置;操作方式根据设置的程序实现控制。汽轮机电子总督;汽轮机电液转换器;木材区505的控制信号输出被I/H转换器转换成液压信号,以控制汽轮机压缩机主汽门的打开,从而控制汽轮机压缩机的转速。伍德沃德505型电子调速器用于控制涡轮压缩机的转速。 伍德沃德505e,505c,505h;控制器230d-STATLAptm软件人机接口(HMI)5009/505e505-505查看软件PIEK150;机械总监TG1-Pl5.7Ug-5.7,8和10UMP;驱动器EHPCEML100TM25/-200LP液压放大器TG13E/TG17EPGLSUG40微克的氯化石蜡。伍德沃德州长公司产品系列。利用伍德沃德505电子调幅器控制涡轮压缩机的转速。

保修期：一年 交货时间：付款后 3-5 天 交货方式：EMS、FedEx、联邦 状况：有库存，全新 付款方式：T/T， Paypal、西联汇款 价格：请联系我们进行进一步询问。所有报价均以 EXW 为基础，含税或不含税。

505DR ®双冗余汽轮机控制是最先进的数字控制平台，旨在可靠地控制和保护单阀和单抽汽轮机，并利用双冗余的优势实现最大的汽轮机可靠性和可用性。使用伍德沃德的 RTN（实时网络）在操作系统级别对冗余进行管理，从而实现超快速转换和“无扰动”转换。 应用： 汽轮机控制   • 单阀   • 单次提取/入场 驱动发电机、压缩机、涡轮膨胀机、风扇和泵。 505DR 是一种高效的冗余涡轮机控制装置。它包括涡轮机控制、系统排序器、操作员控制面板和先出指示器。这种设计最大限度地减少了外部设备和接线，并简化了故障排除。 505DR ®系统分配一个控制器作为系统控制器(Syscon)，主动控制涡轮机。第二个单元配置为备份。系统自动评估Syscon的健康状况，并在发生故障时启动快速切换。也可以手动启动切换。该系统将软件状态和内存从 Syscon 与备份紧密同步，确保控制输出保持稳定，不会影响涡轮机运行（真正的“无扰”过渡）。

特征： 集成图形前面板 HMI 屏幕   • 包括中文在内的多语言屏幕，方便操作员使用、诊断和控制   • 大屏幕可轻松导航并以图标查看参数和性能   • 操作员和工程师可以在本地查看实时趋势   • 带有当前操作点视图的图形蒸汽图，用于提取和进入   • 可配置标签名称以轻松识别连接   • 内部“涡轮模拟器”，用于系统更改之前的离线培训和预先测试 改善沟通   • 用于连接工厂 DCS、服务工具和 RemoteView 操作员控制面板的以太网通信   • 分布式 I/O (LinkNet-HT) 可扩展对附加涡轮机组设备启动和控制的控制   • 适用于 Woodward VariStroke 执行器和 DSLC-II 电源管理网络的 CANOpen 执行器连接 智能/自适应控制算法   • 下一代先进的甩负载性能   • 3个临界速度回避带   • 反转感应及报警   • OptiTune 自适应 PID 技术可实现涡轮机性能的最佳设置   • 加速 PID 可限制超调，实现稳定高效的工厂启动   • 监控涡轮机运行和压力的高速数据日志，包括运行时间和先出行程信息   • 用于保护和控制的振动监测（传感器套件 8928-7482） 改进的服务/用户工具   • 网络兼容密码启用登录   • RemoteView (8928-5311) 程序可从远程工作站或移动设备进行虚拟监视和控制   • Control Assistant 服务工具可轻松配置、保存、比较和查看设置和数据日志

一 、直流电机的用途 直流电动机的优点： 1、调速范围广，易于平滑调节 2、过载、启动、制动转矩大 3、易于控制，可靠性高 4、调速时的能量损耗较小 缺点：换向困难，维修比较麻烦，制造成本高（与相同功率的交流异步电机比较。 应用：机床方面的应用：龙门刨床、导轨磨床、龙门铣床等设备的工作驱动电机，导轨磨床、镗床、铣床等设备的主轴电机；轧钢机、电车、电气铁道牵引、造纸、纺织拖动； 直流发电机：用作电解、电镀、电冶炼、充电、交流发电机励磁等的直流电源。 二、直流电机的工作原理 原理：任何电机的工作原理都是建立在电磁感应和电磁力这个基础上。 1、直流电机的工作原理 工作原理：导体在磁场中运动时，导体中会感应出电势e； e=B×l×v； B：磁密 L：导体长度； V：导体与磁场的相对速度。 正方向：用右手定则判断。电势e正方向表示电位升高的方向，与U相反。如果同一元件上e和U正方向相同时，e= -U。 理解：电磁感应原理的变形（变化的磁通产生感应电动势） 2、直流电动机的工作原理图。 （1）构成： 磁场：图中 N和 S是一对静止的磁极，用以产生磁场，其磁感应强度沿圆周为正弦分布。 励磁绕组—— 容量较小的发电机是用永久磁铁做磁极的。容量较大的发电机的磁场是由直流电流通过绕在磁极铁心上的绕组产生的。用来形成N极和S极的绕组称为励磁绕组，励磁绕组中的电流称为励磁电流If。 电枢绕组：在N极和 S极之间，有一个能绕轴旋转的圆柱形铁心，其上紧绕着一个线圈称为电枢绕组(图中只画出一匝线圈)，电枢绕组中的电流称为电枢电流Ia。 换向器：电枢绕组两端分别接在两个相互绝缘而和绕组同轴旋转的半圆形铜片——换向片上，组成一个换向器。换向器上压着固定不动的炭质电刷。 电枢：铁心、电枢绕组和换向器所组成的旋转部分称为电枢。

公司专注于DCS、PLC、机器人、大型伺服四大系统

主要产品有各种模块/卡、控制器、触摸屏、伺服驱动器 公司优势：供应进口原装产品，专业生产配件 交货时间快，货源齐全！！！ ① 24小时邮件回复(12小时); ② 装运到亚洲以外的国家，请与卖方联系。
