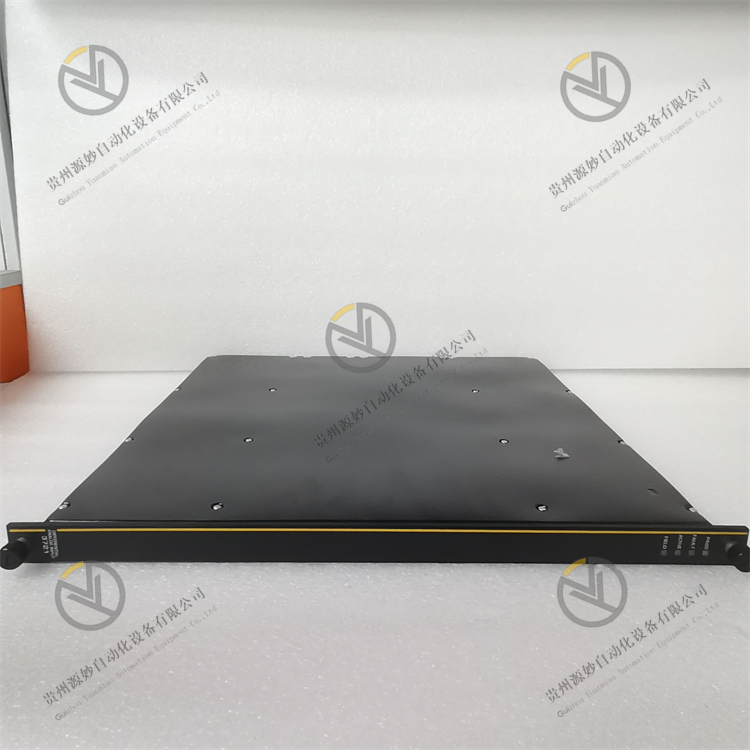

TRICONEX 3721

Triconex 3721 模拟量输入模块，TMR 型，0 至 5 或 -5 至 +5 VDC 差分，直流耦合，32 点简单

制造商:Triconex

产品没有。: 3721

产品类型:模拟输入模块

电压:0 ~ 5vdc或-5 ~ + 5vdc1， + 6%

不。输入点:32差分，直流耦合

输入更新速率:10ms

分辨率:12位或14位可编程

精度:0°至60°C范围内FSR < 0.15%

共模抑制:-85 dB (DC - 100 Hz)

输入超量程保护:150 VDC/115 VAC连续

重量:1.36 Kg

运输重量:4kg

保质期：一年 交货时间：付款后 3-5 天 交货方式：EMS、FedEx、联邦 状况：有库存，全新 付款方式：T/T， Paypal、西联汇款 价格：请联系我们进行进一步询问。所有报价均以 EXW 为基础，含税或不含税。

PMU（全称Power Management Unit），即电源管理单元，是一种高度集成、针对便携式应用的电源管理方案，它将传统分离的若干类电源管理器件，如直流/直流转换器（DC/DC）、低压差线性稳压器（LDO）集成到一个封装里，缩小了组建数量和板级空间之余，同时实现更高的电源转换效率，其功耗更低。 一、PMU一般组成内容 1）DC/DC开关电源 2）LDO低压差线性稳压电源 3）控制部分的电阻、电容电源模块的作用就是电压的转换，它可以将交流或直流电变换成你所需要的交流或直流电。如：将市电220V交流电(AC)转换成5V直流电(DC)，因为交流220V的电是高压电，而电子产品是低压供电的，这就需要一个转换装置，将交流220V的电压转换成低压。再比如在机动车里有时需要转换成220V交流电来使用，那么这会就成了低压转高压了，因为机动车的电压一般都比较低。 简而言之就是类似手机充电器一样，你的手机没电了，要插电或充电才能正常使用，但是你不能直接接220V使用，因为这样手机就会烧毁，因此就需要一个专门的转换装置来转换成手机所需的电压。

数字量/模拟量输入模块区别 根据现场输入信号的不同，可将输入模块分为开关量输入模块和模拟量输入模块。 开关量输入模块的作用是把各种开关信号变成CPU所需的TTL标准信号。按输入端电源类型，又可将其为直流输入模块和交流输入模块。输入信号经分压、限流、滤波后再通过光电耦合转换成TTL（5V）标准信号。 模拟量输入模块的作用是把现场连续变化的模拟量信号如温度、流量、电流、电压等转换成CPU能够处理的若干位数字信号。模拟量输入电路一般由运放变换、模转换（A/D）、光电隔离等组成。 PLC输入、输出模块的种类：数字输入DI,数字输出DO,模拟量输入AI，模拟量输出AO。 数字的输入输出一般都是24V的. 模拟量的2类4种量,2类分别是电压型和电流型.电压型有0-10V和-10到10V.电流型主要有4-20MA,0-20MA.然后模块再通过A/D转换,把模拟量转换成+32767~-32768之间的数,然后再实行控制。 信号模板的作用是把各种过程i/o信号进行转换.把输入的各种信号转换成数字量,便于plc识别,处理和分析.把输出转换成模拟量给各种调节机构去执行,或将输出转换成2位式do量,去控制一些设备如启动停止、接通和断开等

一：PLC模拟量输入模块(模拟量输入模块)又称A/D模块，将现场由传感器检测而产生的连续的模拟量信号转换成PLC的CPU可以接收的数字量，一般多为12位二进制数，数字量位数越多的模块，分辨率就越高。 二：PLC模拟量输出模块。模拟量输出模块又称为D/A模块，把PLC的CPU送往模拟量输出模块的数字量转换成外部设备可以接收的模拟量（电压或电流）。模拟量输出模块所接收的数字信号一般多为12位二进制数，数字量位数越多的模块，分辨率就越高。而数字量模块就是检测外部开关量输入的状态。 三：数字量输入输出信号就是开关量信号，0或者1，模拟量信号，有2种，电压或者电流信号 ，一般是变送器传过来的信号，比如用压力变器检测水管压力，它会输出一个模拟信号4-20ma 或者 0-10V的信号给PLC，PLC来进行数据处理，这便是数字量输入模块跟模拟量输入模块的区别了。 在输入采样阶段，PLC以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应得单元内。输入采样结束后，转入用户程序执行和输出刷新阶段。在这两个阶段中，即使输入状态和数据发生变化，I/O映象区中的相应单元的状态和数据也不会改变。因此，如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。

模拟理的采集，通过模拟量模块，A/D（模拟量/数字量）模块，可以将外面的重量信号，温度信号、压力信号等引入，A/D模块能接受的信号是0-10V，0-5V，-5-5V电压信号及0-20MA，4-20MA电流信号，如果终端采集模块得到的信号不是这些标准信号，还要通过变送器转换一下，标准信号进入A/D模块后，就会由A/D转换成数字，具体范围是多少不同PLC不一样，这些转换后的数字量，可由程序使用，进行转换，处理，最后得到所需要的数据显示出来。
