TRICONEX 9662-610

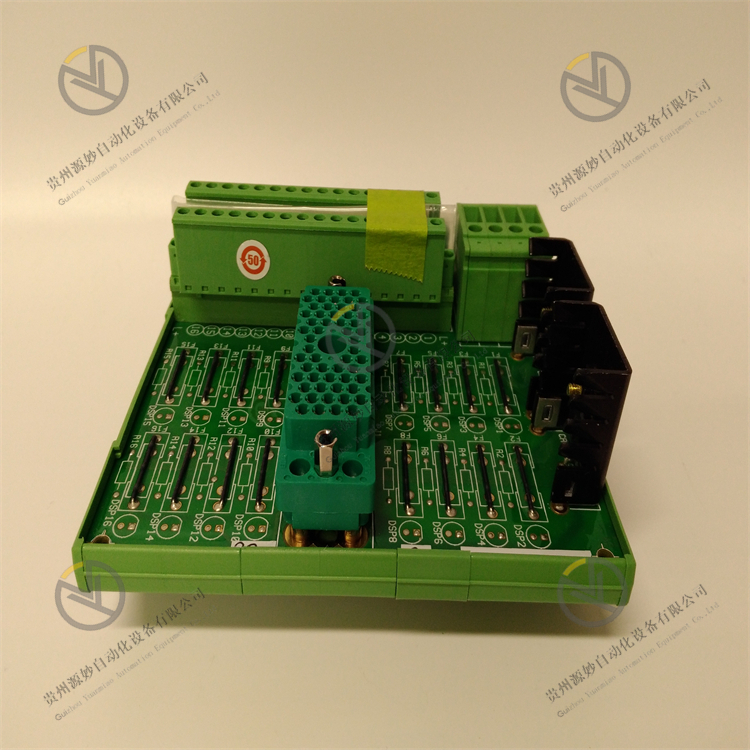

Triconex 9662-610 面板现场端接选项，4.5 英寸（11.43 厘米）宽度（穿过 DIN 导轨）、5 英寸（12.7 厘米）长度（沿 DIN 导轨）和 4.25 英寸（10.795 厘米）高度（从 DIN 导轨引出）简单型: 终端面板

Triconex 安全系统是 EcoStruxure Plant 的一个组成部分，它是施耐德电气开放式物联网支持架构，可提供可操作的业务洞察力。凭借 30 多年的持续安全运行，EcoStruxure Triconex 安全系统已提供超过 10 亿小时的安全运行时间。 领先的高可用性、高完整性系统系列（Tricon、Tricon CX、Trident 和 Tri-GP）已通过 TÜV Rheinland 安全完整性等级 3 (SIL3) 认证，可用于所有安全和关键控制应用。EcoStruxure Triconex 安全系统在最苛刻的行业和具有挑战性的应用中得到了证明，可提供终生的性能。 好处 对人员、生产资产和利润的最高水平的保护 持续安全运行和最大工厂可用性 一生的性能 降低操作风险 所有权的最大价值

电路板的基本设计流程可分为以下步骤: 1、电路原理图的设计原理。 (1)主要利用Protel DXP的原理图编辑器绘制原理图并生成网络报告,显示电路原理和各元件链接关系的报告。 (2)设计印刷电路板并生成印刷电路板报告。比如生成各种报告,如生成管脚报告、电路板信息报告、网络状态报告,最后打印出印刷电路图。 2、电路原理图设计步骤: (1)设定好电路原理图的尺寸和布局,从元件库中取出需要的元件放置在工作平面上; (2)根据设计需要连接元件,调整接线元件; (3)结构电缆的EMC设计， (4) PCB的EMC设计 (5)主要器件的EMC设计， (6)电路板制作及功能调试

PMU（全称Power Management Unit），即电源管理单元，是一种高度集成、针对便携式应用的电源管理方案，它将传统分离的若干类电源管理器件，如直流/直流转换器（DC/DC）、低压差线性稳压器（LDO）集成到一个封装里，缩小了组建数量和板级空间之余，同时实现更高的电源转换效率，其功耗更低。 一、PMU一般组成内容 1）DC/DC开关电源 2）LDO低压差线性稳压电源 3）控制部分的电阻、电容电源模块的作用就是电压的转换，它可以将交流或直流电变换成你所需要的交流或直流电。如：将市电220V交流电(AC)转换成5V直流电(DC)，因为交流220V的电是高压电，而电子产品是低压供电的，这就需要一个转换装置，将交流220V的电压转换成低压。再比如在机动车里有时需要转换成220V交流电来使用，那么这会就成了低压转高压了，因为机动车的电压一般都比较低。 简而言之就是类似手机充电器一样，你的手机没电了，要插电或充电才能正常使用，但是你不能直接接220V使用，因为这样手机就会烧毁，因此就需要一个专门的转换装置来转换成手机所需的电压。

数字量/模拟量输入模块区别 根据现场输入信号的不同，可将输入模块分为开关量输入模块和模拟量输入模块。 开关量输入模块的作用是把各种开关信号变成CPU所需的TTL标准信号。按输入端电源类型，又可将其为直流输入模块和交流输入模块。输入信号经分压、限流、滤波后再通过光电耦合转换成TTL（5V）标准信号。 模拟量输入模块的作用是把现场连续变化的模拟量信号如温度、流量、电流、电压等转换成CPU能够处理的若干位数字信号。模拟量输入电路一般由运放变换、模转换（A/D）、光电隔离等组成。 PLC输入、输出模块的种类：数字输入DI,数字输出DO,模拟量输入AI，模拟量输出AO。 数字的输入输出一般都是24V的. 模拟量的2类4种量,2类分别是电压型和电流型.电压型有0-10V和-10到10V.电流型主要有4-20MA,0-20MA.然后模块再通过A/D转换,把模拟量转换成+32767~-32768之间的数,然后再实行控制。 信号模板的作用是把各种过程i/o信号进行转换.把输入的各种信号转换成数字量,便于plc识别,处理和分析.把输出转换成模拟量给各种调节机构去执行,或将输出转换成2位式do量,去控制一些设备如启动停止、接通和断开等

一：PLC模拟量输入模块(模拟量输入模块)又称A/D模块，将现场由传感器检测而产生的连续的模拟量信号转换成PLC的CPU可以接收的数字量，一般多为12位二进制数，数字量位数越多的模块，分辨率就越高。 二：PLC模拟量输出模块。模拟量输出模块又称为D/A模块，把PLC的CPU送往模拟量输出模块的数字量转换成外部设备可以接收的模拟量（电压或电流）。模拟量输出模块所接收的数字信号一般多为12位二进制数，数字量位数越多的模块，分辨率就越高。而数字量模块就是检测外部开关量输入的状态。 三：数字量输入输出信号就是开关量信号，0或者1，模拟量信号，有2种，电压或者电流信号 ，一般是变送器传过来的信号，比如用压力变器检测水管压力，它会输出一个模拟信号4-20ma 或者 0-10V的信号给PLC，PLC来进行数据处理，这便是数字量输入模块跟模拟量输入模块的区别了。 在输入采样阶段，PLC以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应得单元内。输入采样结束后，转入用户程序执行和输出刷新阶段。在这两个阶段中，即使输入状态和数据发生变化，I/O映象区中的相应单元的状态和数据也不会改变。因此，如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。

模拟理的采集，通过模拟量模块，A/D（模拟量/数字量）模块，可以将外面的重量信号，温度信号、压力信号等引入，A/D模块能接受的信号是0-10V，0-5V，-5-5V电压信号及0-20MA，4-20MA电流信号，如果终端采集模块得到的信号不是这些标准信号，还要通过变送器转换一下，标准信号进入A/D模块后，就会由A/D转换成数字，具体范围是多少不同PLC不一样，这些转换后的数字量，可由程序使用，进行转换，处理，最后得到所需要的数据显示出来。

公司专注于DCS、PLC、机器人、大型伺服四大系统

主要产品有各种模块/卡、控制器、触摸屏、伺服驱动器 公司优势：供应进口原装产品，专业生产配件 保修一年，交货时间快，货源齐全！！！ ① 24小时邮件回复(12小时); ② 装运到亚洲以外的国家，请与卖方联系。
