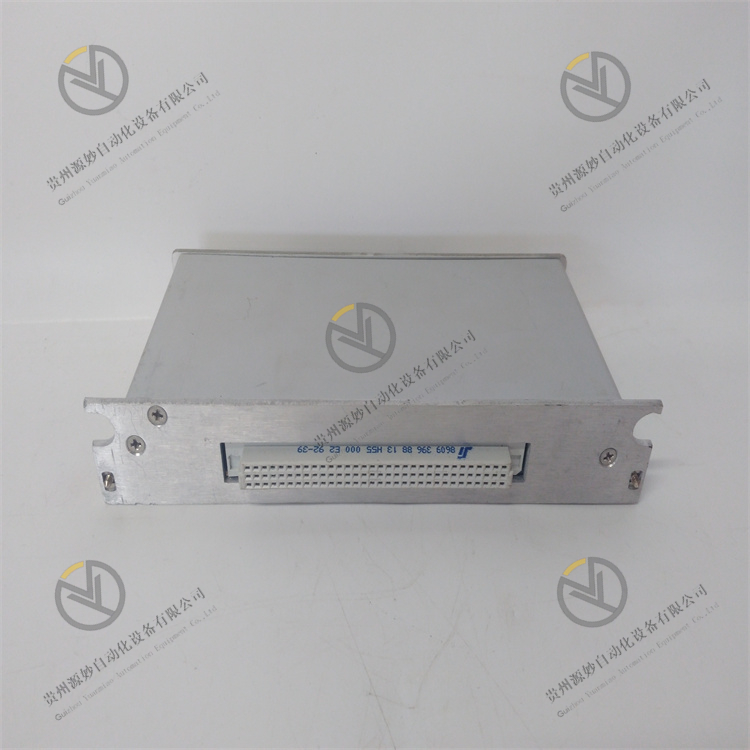

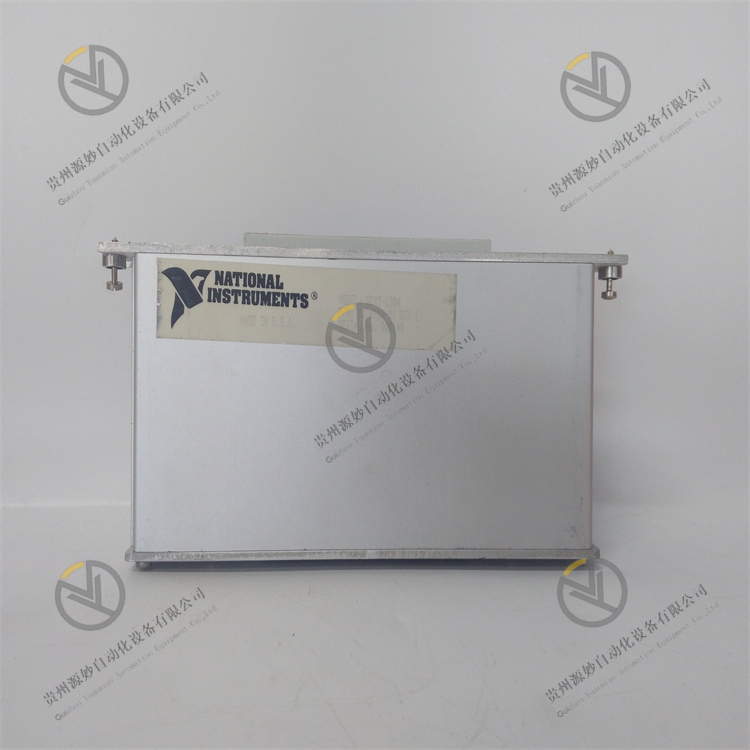

National Instruments SCXI-1304

特征： • 每个通道上的可切换交流耦合和接地参考 • 建议与 SCXI-1140/1141/1142/1143 配合使用 • 屏蔽可实现快速、便捷的信号连接 • 安装到 SCXI 模块的正面 National Instruments SCXI-1304 接线盒提供了一种连接和断开信号的便捷方法。该接线盒可通过位于前置 BNC 连接器上或完全屏蔽外壳内的螺钉端子直接连接传感器。 用于 SCXI-114x 模块的 SCXI-1304 包括交流耦合电路，每个通道上都有开关。每个通道还包括通过 100 k 偏置电阻器接地的可切换连接，为浮动输入源提供参考。

保修期：一年 交货时间：付款后 3-5 天 交货方式：EMS、FedEx、联邦 状况：有库存，全新 付款方式：T/T， Paypal、西联汇款 价格：请联系我们进行进一步询问。所有报价均以 EXW 为基础，含税或不含税。

SCXI -1304（部件号：777687-04）是National Instruments的SCXI 系列接线端子。该交流/直流耦合端子块可与SCXI-1140、SCXI-1141/1142/1143、SCXI-1120/D和 SCXI-1125 模块配合使用。除了 AC/DC 耦合外，该型号还具有 BNC 连接器和信号接地参考，可为每个通道进行配置。NI SCXI-1304上有 22 个螺丝端子  轻松实现信号连接。用户可以利用八对螺丝端子将信号连接到八个模块输入，并使用一对螺丝端子连接到模块模拟地。其他四个螺丝端子可访问模块的数字接地和数字信号。对于SCXI-1140，这些信号是 HOLDTRIG。然而，对于SCXI-1141/1142/1143，这些信号是OUTCLK和EXTCLK。 当National Instruments SCXI 1304 端子块与SCXI-1120/D、SCXI-1125或SCXI-1126一起使用时，如果偏置电阻器处于接合设置，则通道隔离规范无效。用户必须将电阻器开关保持在开路或 G 接地设置，以便隔离保持有效。 NI SCXI-1304能够通过开关设置将每个通道配置为交流或直流耦合。每个通道都需要两个位于相同位置的开关，以使耦合电路准确工作。对于交流耦合，用户必须将两个开关指定为交流设置，这会将单极高通滤波器置于正通道输入和负通道输入的路径中。另一方面，对于直流耦合，用户必须将两个开关设置到直流位置。这消除了信号路径中的滤波器，并将螺钉端子直接连接到模块输入。 建议的操作和存储温度范围分别为 0 至 50 °C 和 –20 至 70 °C，非冷凝相对湿度范围为 10 至 90%。SCXI -1304的设计符合以下电气安全标准：IEC 61010-1、EN 61010-1、UL 3111-1、UL 61010B-1 和 CAN/CSA C22.2 No. 1010.1。

电源模块还具有以下优点:

1. 各单元可单独严格测试，以确保可靠性高的产品，包括排除不符合规格的产品的通电测试。 相比之下，集成的解决方案很难测试，因为整个电源系统都与电路上的其他功能系统密切配合。 2. 不同的供应商可以根据现有的技术标准设计相同大小的模块，为设计电源供应器的工程师提供各种选择。 3. 各模块的设计和测试按照标准性能的规定进行，因此通过采用新技术可以降低受到的风险。 4. 如果采用集成解决方案，电源供给系统出现问题时，需要更换整个主板。 如果采用模块化设计，只要更换有问题的模块即可，从而节约成本和开发时间。 电源模块的特点 • 小体积高可靠性 • 输出稳定化，精度±3%； • 高性能价格比 • 内置多个输入输出电压 • 输入滤波器，低电磁兼容特性 • 铝合金外壳磨砂氧化，六面屏蔽。 • 典型的应用:工业仪表、数字电路、电子通信设备、卫星导航、遥感遥测、地面通信科研设备等领域。 电源模块的应用场景 医疗：医疗设备，主要有护胎仪，监护仪等等 工控： 工业控制领域 军工：军工业是应用很广泛的一个方面。 电力：主要有集成器和电表以及智能电表

公司专注于DCS、PLC、机器人、大型伺服四大系统

主要产品有各种模块/卡、控制器、触摸屏、伺服驱动器 公司优势：供应进口原装产品，专业生产配件 交货时间快，货源齐全！！！ ① 24小时邮件回复(12小时); ② 装运到亚洲以外的国家，请与卖方联系。
