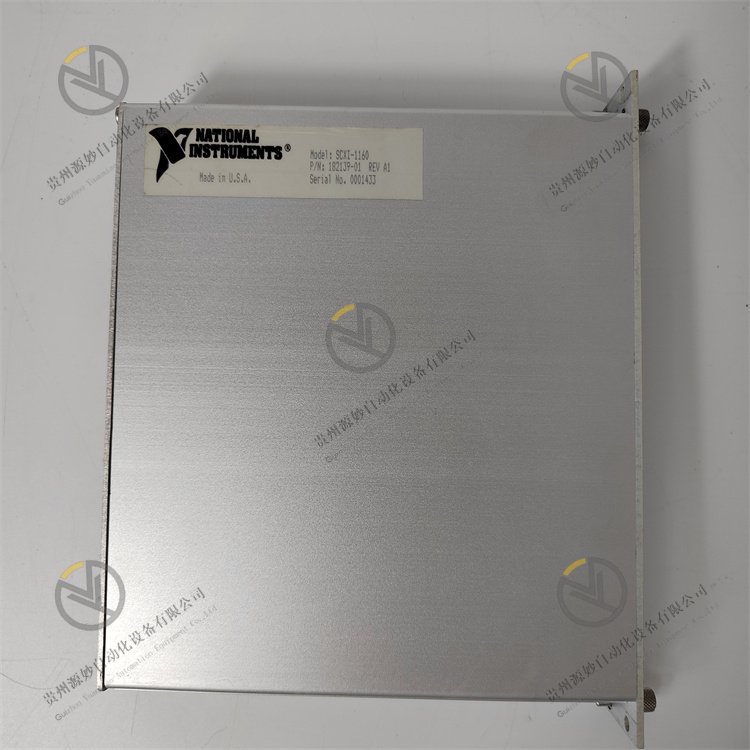

National Instruments SCXI-1160

特征： • 16 个 C 型继电器 • 高达 2A（250 Vrms/30 VDC） • 高达 50 周期/秒（低级负载） • 用于通用切换和控制外部设备 • 250 Vrms 触点与线圈隔离 National Instruments SCXI-1160 是一款通用继电器开关模块。该模块具有 16 个独立的 SPDT（C 型）锁存继电器，具有极低的导通电阻和低热偏移。每个通道都有一个常闭 (NC)、常开 (NO) 和公共 (COM) 端子。 多个 SCXI-1160 可以在同一机箱中与单个 DAQ 设备或交换机控制器一起使用。然后，DAQ 设备通过 SCXIbus 上的串行通信来控制这些模块。SCXI-1160 在 250 Vrms 或 30 VDC 下具有高达 2 A 的功率能力，使继电器适合切换、路由和控制中等电平信号。

保修期：一年 交货时间：付款后 3-5 天 交货方式：EMS、FedEx、联邦 状况：有库存，全新 付款方式：T/T， Paypal、西联汇款 价格：请联系我们进行进一步询问。所有报价均以 EXW 为基础，含税或不含税。

NI SCXI-1160（部件号：776572-60）通用开关模块具有 16 个独立的 SPDT C 型机电锁存继电器，具有极低的导通电阻和热偏移。该模块的继电器能够切换、路由和控制中等电平信号。SCXI 1160 开关模块的最大开关速率为每秒 50 次操作，并且完全可由软件编程。该模块的开关容量为 250 VRMS 时 2 A 或 30 VDC 时 2 A。NI SCXI-1160可与 NI MIO-16 板卡一起使用；Lab-NB、Lab-PC、Lab-PC+、Lab-LC 和 PC-LPM-16 板，以及 DIO-24、DIO-32F 和 DIO-96 板。该器件的继电器工作时间为 10 ms，偏移电压为 3 µV。 使用SCXI-1160模块的一大优点是，一个或多个机箱中可以使用多个模块，从而能够控制和切换数千个信号。当SCXI 1160与 SCXI 机箱配合使用时，该机箱可以在多种类型的应用中充当控制器或交换机，例如工业过程监控、生产测试和实验室测试。该设备使用 NI-SWITCH 驱动软件运行，该驱动软件与 LabVIEW、LabWindows/CVI 等软件包兼容。 NI SCXI-1160继电器开关模块上有五个跳线。首先，跳线 W1 将上拉电阻连接到背面信号连接器上的 SERDATOUT 信号。跳线 W2、W3 和 W4 指定SCXI-1160是否要链接到 DIO 板或 MIO 板。如果SCXI 1160没有任何电缆连接到背面信号连接器，则这些跳线的布置并不重要。最后，跳线 W5 将缓冲后的 SCXI 总线 MISO 线传送至背面信号连接器上的 SERDATOUT 信号。该继电器开关模块无法访问模拟背板，以在继电器触点上存在高电压时保护背板免受故障影响。NI 仪器的尺寸为：1.2 x 6.8 x 8.0 英寸。

电源模块还具有以下优点:

1. 各单元可单独严格测试，以确保可靠性高的产品，包括排除不符合规格的产品的通电测试。 相比之下，集成的解决方案很难测试，因为整个电源系统都与电路上的其他功能系统密切配合。 2. 不同的供应商可以根据现有的技术标准设计相同大小的模块，为设计电源供应器的工程师提供各种选择。 3. 各模块的设计和测试按照标准性能的规定进行，因此通过采用新技术可以降低受到的风险。 4. 如果采用集成解决方案，电源供给系统出现问题时，需要更换整个主板。 如果采用模块化设计，只要更换有问题的模块即可，从而节约成本和开发时间。 电源模块的特点 • 小体积高可靠性 • 输出稳定化，精度±3%； • 高性能价格比 • 内置多个输入输出电压 • 输入滤波器，低电磁兼容特性 • 铝合金外壳磨砂氧化，六面屏蔽。 • 典型的应用:工业仪表、数字电路、电子通信设备、卫星导航、遥感遥测、地面通信科研设备等领域。 电源模块的应用场景 医疗：医疗设备，主要有护胎仪，监护仪等等 工控： 工业控制领域 军工：军工业是应用很广泛的一个方面。 电力：主要有集成器和电表以及智能电表

公司专注于DCS、PLC、机器人、大型伺服四大系统

主要产品有各种模块/卡、控制器、触摸屏、伺服驱动器 公司优势：供应进口原装产品，专业生产配件 交货时间快，货源齐全！！！ ① 24小时邮件回复(12小时); ② 装运到亚洲以外的国家，请与卖方联系。
