National Instruments CFP-DI-304

配置： • (32) 个输入通道 • 输入范围：10 至 30 VDC • 输入类型：漏型 • 迟滞 NI cFP-DI-3xx 设备是适用于 Compact FieldPoint 系统的多功能数字输入模块。您可以使用这些模块来监控低电压至 250 V 的数字信号。它们通常用于监控接近开关和限位开关、按钮开关、恒温器输出、继电器闭合、电源电路和 TTL 设备。所有模块均包含板载诊断功能，以确保无故障安装和维护。 cFP-DI-3xx 模块提供内置模块间隔离，以保护您的 Compact FieldPoint 系统和控制器或通信接口免受高电压影响。cFP-DI-300、cFP-DI-301 和 cFP-DI-304 模块的所有输入通道使用公共接地层。cFP-DI-300、cFP-DI-301 和 cFP-DI-304 模块上的每个通道均包含限流电路，以防止模块在直接连接到 24 VDC 电源时损坏。cFP-DI-330 使用八个光隔离输入通道，因此每个数字输入都有一个单独的接地层，并且您可以使用具有不同电压电位的每个通道。因此，您可以将一个通道连接到 5 VDC TTL 信号，并将同一 cFP-DI-330 模块上的另一个信号连接到 250 VAC 线路电压。cFP-DI-330 上的每个通道都包含将总电流限制为 1 的电路。5 mA，以防止损坏模块。cFP-DI-3xx 模块上的所有通道均配有 LED，用于指示每个通道的输入状态。该模块的全通道更新率为 1 kHz。总体数据吞吐量取决于软件循环速度和网络速度。 cFP-DI-3xx 模块具有 2,300 Vrms 击穿隔离的组隔离功能。此外，cFP-DI-330 还提供双重绝缘，可实现高达 250 Vrms 的操作隔离。在存在危险电压的应用中，您可以安全地使用带有 cFP-CB-1 连接器块的 Compact FieldPoint。这些 Compact FieldPoint 模块没有通道间隔离。 Compact FieldPoint 模块包括内置配电总线，可在模块上提供多个电源连接。连接到电压 (V) 和公共 (C) 端子的现场接线电源在内部连接到配电总线，该配电总线为电压电源 (VSUP) 和公共 (COM) 提供额外的分接端子。这些端子提供了一种向需要外部电源的现场设备供电的便捷方式。 特征： • 8、16 或 32 个输入通道 • 18-30 VDC 输入范围 • 24 伏直流输入 • 4 至 250 VDC 输入 • 15 至 250 VAC 输入（50/60 Hz 交流电） • 3 至 250 VAC 输入（1 kHz AC） • 2,300 Vrms 瞬时银行隔离 • 过压保护 • 带自动配置的热插拔 • -40 至 70°C 工作范围

保修期：一年 交货时间：付款后 3-5 天 交货方式：EMS、FedEx、联邦 状况：有库存，全新 付款方式：T/T， Paypal、西联汇款 价格：请联系我们进行进一步询问。所有报价均以 EXW 为基础，含税或不含税。

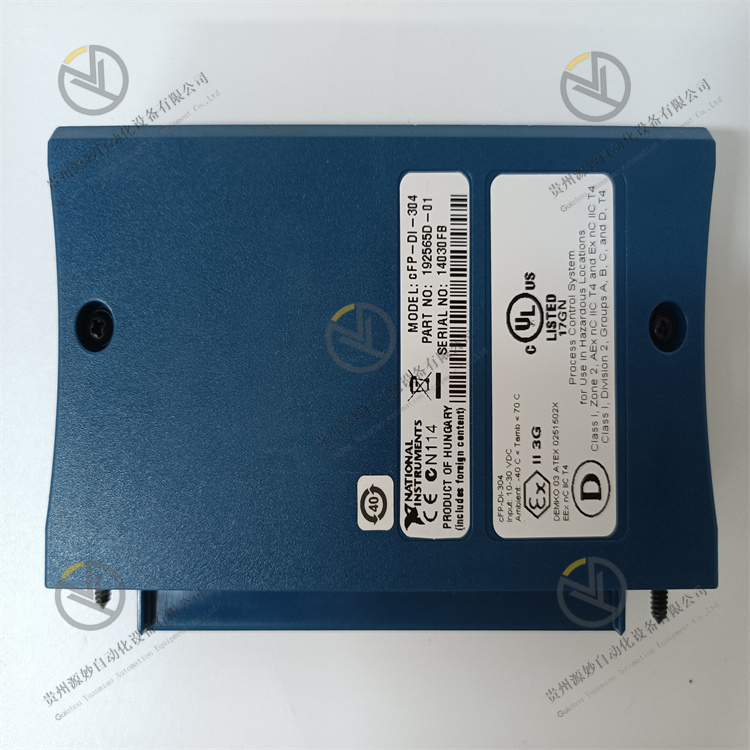

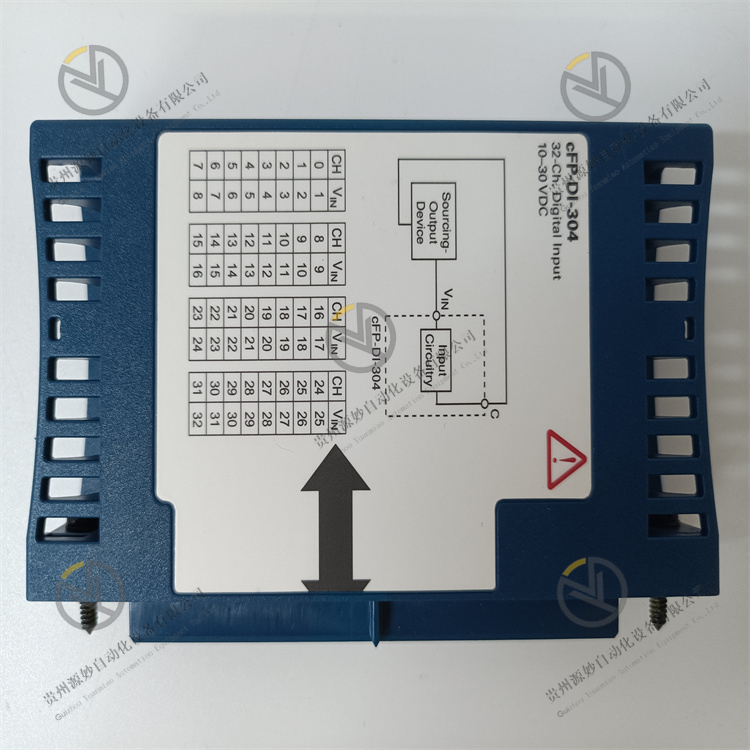

cFP -DI-304（部件号：777318-304）是National Instruments开发的用于Compact FieldPoint的数字输入模块。该模块用于监控信号的电压电平。该模块与 cFP 设备兼容。该模块与 Compact FieldPoint 背板连接。cFP -DI-304提供模块之间的隔离。此功能可保护Compact FieldPoint系统/控制器免受高电压影响。cFP -DI-304主要用于监控限位开关、电源电路和继电器闭合。该模块还兼容 TTL 设备。这 cFP-DI-304 数字输入模块具有 32 个数字输入通道。数字输入的阻抗为 30 kΩ。模块的输入通道为漏型。该模块工作电压范围为0~30 VDC。此外，该设备还有 2 个模拟输出通道。National Instruments cFP-DI-304在其通道和背板之间提供 250 Vrms 的连续隔离。然而，cFP-DI-304的通道彼此并不隔离。该型号可承受 2300 Vrms 的瞬态电压 5 秒。cFP -DI-304每个输入通道上都有一个指示灯。输入模块有两个附加指示灯，用于指示 POWER 和 READY 状态。所有这些指示灯均为绿色。该模块由网络模块供电。cFP-DI-304所需功率为1瓦。 cFP -DI-304 模块与具有 24 VDC 电源的模块兼容。为了保护模块免受损坏，cFP-DI-304配备了限流功能。该模块可以以 1 kHz 的速率更新所有通道。完整的数据吞吐量取决于网络速度和软件。该设备应至少每年进行一次外部校准。它配备了 68 位 VHDCI 母 I/O 连接器。 cFP -DI-304重 6.81 盎司。系统直立安装和其他方向安装的建议工作温度范围分别为 –40 至 70 °C 和 –40 至 65 °C，存储温度范围为 –55 至 85 °C，非冷凝湿度范围10 至 90% 相对湿度，随机和正弦运行振动分别为 5 grms 和 5 g，频率范围为 10 至 500 Hz。

电源模块还具有以下优点:

1. 各单元可单独严格测试，以确保可靠性高的产品，包括排除不符合规格的产品的通电测试。 相比之下，集成的解决方案很难测试，因为整个电源系统都与电路上的其他功能系统密切配合。 2. 不同的供应商可以根据现有的技术标准设计相同大小的模块，为设计电源供应器的工程师提供各种选择。 3. 各模块的设计和测试按照标准性能的规定进行，因此通过采用新技术可以降低受到的风险。 4. 如果采用集成解决方案，电源供给系统出现问题时，需要更换整个主板。 如果采用模块化设计，只要更换有问题的模块即可，从而节约成本和开发时间。 电源模块的特点 • 小体积高可靠性 • 输出稳定化，精度±3%； • 高性能价格比 • 内置多个输入输出电压 • 输入滤波器，低电磁兼容特性 • 铝合金外壳磨砂氧化，六面屏蔽。 • 典型的应用:工业仪表、数字电路、电子通信设备、卫星导航、遥感遥测、地面通信科研设备等领域。 电源模块的应用场景 医疗：医疗设备，主要有护胎仪，监护仪等等 工控： 工业控制领域 军工：军工业是应用很广泛的一个方面。 电力：主要有集成器和电表以及智能电表

公司专注于DCS、PLC、机器人、大型伺服四大系统

主要产品有各种模块/卡、控制器、触摸屏、伺服驱动器 公司优势：供应进口原装产品，专业生产配件 交货时间快，货源齐全！！！ ① 24小时邮件回复(12小时); ② 装运到亚洲以外的国家，请与卖方联系。
