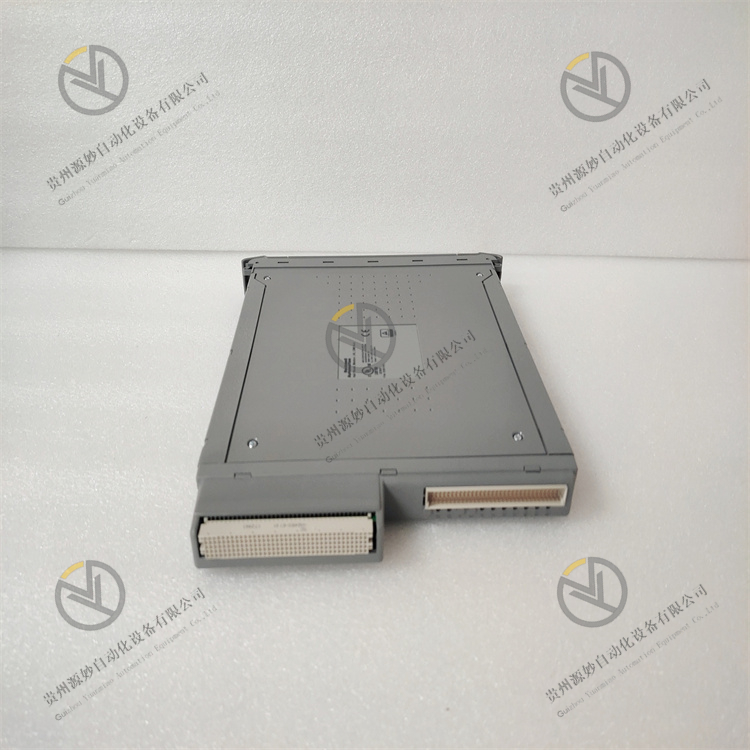

ICS Triplex T8431

TrustedTM TMR 24V直流模拟输入模块与40个源场输入设备接口，作为所有这些设备的电流接收器。对每个输入通道进行全面的诊断测试。容错是通过模块内40个输入通道中的每一个的三模冗余(TMR)架构实现的。

利用内置的线路监测功能，该模块可以检测开路和短路的现场电缆。线路监控功能为每个输入通道独立配置。

该模块提供板载事件序列(SOE)报告，分辨率为1ms。状态的变化触发SOE条目。状态由电压阈值决定，可以在每个通道的基础上配置。当场电压和场返回连接到模块的辅助输入通道时，阈值可以指定为场电源电压的比值。

• 制造商 : ICS Triplex

• 产品编号：T8431

• 系统电源电压范围：20 至 32V dc

• 输入数量：40 通道

• 用户定义阈值：4-off

• 输入电流范围：0-22mA

• 输入电压范围：0-6 Vdc

• 样本更新时间：0.5ms

• 分辨率：3.9uA（1/256mA）

• 安全精度：满量程的 +/- 1%

  （默认阈值，高于该阈值将引发 0x70nn 系列切片差异故障）

• 校准精度：0.03%

• 推荐的输入通道校准检查

• 间隔：2年

• 电路类型：容错，完全三重，带有可选线路监控

• 熔断器：无，如果需要则外部

  本质安全 外部安全栅

  事件顺序

• 事件分辨率：1ms

• 时间戳精度：±0.5 ms

• 现场公共隔离

• 持续工作：±250V dc

• 最大耐受能力：±2.5kV dc

• 通道间串扰：-40 至 –60 dB

• 功耗：15 – 18W

• 自检间隔：2 分钟

• 工作温度：-5°C 至 60°C（23°F 至 140°F）

• 非工作温度：-25°C 至 70°C（-13°F 至 158°F）

• 温度变化：0.5℃/分钟

• 工作湿度：10 – 95% RH，无冷凝

• 环境规格：请参阅文档 552517

• 方面

  高度：266 毫米（10.5 英寸）

  宽度：31 毫米（1.2 英寸）

  深度：303 毫米（12 英寸）

• 重量：1.149千克（2.5磅）

• 实时时钟分辨率：100μSec

• 运输重量：2 公斤

特性

• 每个模块40个三模冗余(TMR)输入通道。

• 全面、自动诊断和自检。

• 可选择线路监控每通道检测开路和短路现场接线故障。

• 2500Vdc光电/电隔离屏障。

• 板载事件序列(SOE)报告，分辨率为1ms。

• 模块可以使用专用的Companion(邻接)插槽或SmartSlot(多个模块的一个备用插槽)配置在线热替换。

• 每个通道的前面板输入状态led指示输入状态和现场接线故障。

• 前面板模块状态led指示模块运行状况和运行模式(Active、Standby、connected)

• T:V认证IEC 61508 SIL 3

保修期：一年 交货时间：付款后 3-5 天 交货方式：EMS、FedEx、联邦 状况：有库存，全新 付款方式：T/T， Paypal、西联汇款 价格：请联系我们进行进一步询问。所有报价均以 EXW 为基础，含税或不含税。

一、模拟量模块的种类 (1)模拟量输入模块 模拟量输入模块也称为A/D模块，它将从各种工业现场传感器中采集的模拟量信号转换成CPU可以识别接收的数字量。 (2)模拟量输出模块 模拟量输出模块又称为D/A模块，简单来说就是将模拟量输入模块CPU送来的数字量转换成其他外部设备1识别接收的电压或者电流等信息。 (3)数字量模块 数字量模块的主要作用就是检查外部开关输入的状态。数字量输入输出信号是开关量信号，1或者0。 二、模拟量模块的作用 1、模拟量输入模块的主要作用是收集模拟信号。收集外部压力传感器后，在模块内部收集压力传感器收集的模拟信号，并进行相应的处理。这里的传感器数据包括电压、电流、热阻、热电偶、温度等模拟值，然后通过总线传输给计算机的智能模块。 2、模拟量输出模块的作用是通过数模转换输入的数字信号进行转换，输出可控制的连续电流和信号。 3、数字量模块：数字量模块有输入输出两种功能。如果不采用这种方法集成，可以节省更多空间，否则用户在使用时需要买两个模块，数字量模块解决了这一问题，即：集成输入/输出功能，一个模块既可以输入信号也可以输出信号。

数字输入/输出（Digital I/O）模块是一种电子设备，用于处理和控制数字信号，包括开关量信号。它们通常用于工业自动化、控制系统和电子设备中，以实现数字信号的采集、传输和控制。数字输入/输出模块具有输入通道和输出通道，可以将外部数字信号与控制系统相连接。 数字输入通道（Digital Input） 数字输入通道用于接收外部开关量或数字信号。 通常用于检测开关状态、按钮按下、传感器信号等。 数字输入通道将外部信号转换为电压或电流的高或低电平，然后传递给控制系统。 数字输出通道（Digital Output） 数字输出通道用于控制外部设备，例如继电器、开关等。 通过改变输出通道的状态，可以控制外部设备的开关状态。 通常用于执行某种操作，如开关设备、控制阀门等。 数字输入/输出模块的特点和功能包括 通道数量：数字模块通常有多个输入通道和输出通道，可以连接多个开关或设备。 电气隔离：一些模块具有电气隔离功能，可以隔离输入和输出信号，从而提高系统的可靠性和安全性。 通信接口：模块可以通过不同的通信接口与其他设备连接，如以太网、RS-232、RS-485等。 编程：数字模块通常可以编程进行配置，以确定如何处理输入信号和控制输出信号。 实时监控：通过监视数字输入状态，可以实时监控外部设备或事件的状态变化。 反馈控制：可以通过数字输出通道控制外部设备，并根据需要获取反馈信号来确认设备的状态。 数字输入/输出模块在工业控制、自动化系统、家庭自动化以及物联网等领域中广泛应用，它们使数字信号的处理和控制变得更加灵活和可靠。
