GE IS215UCVGH1A

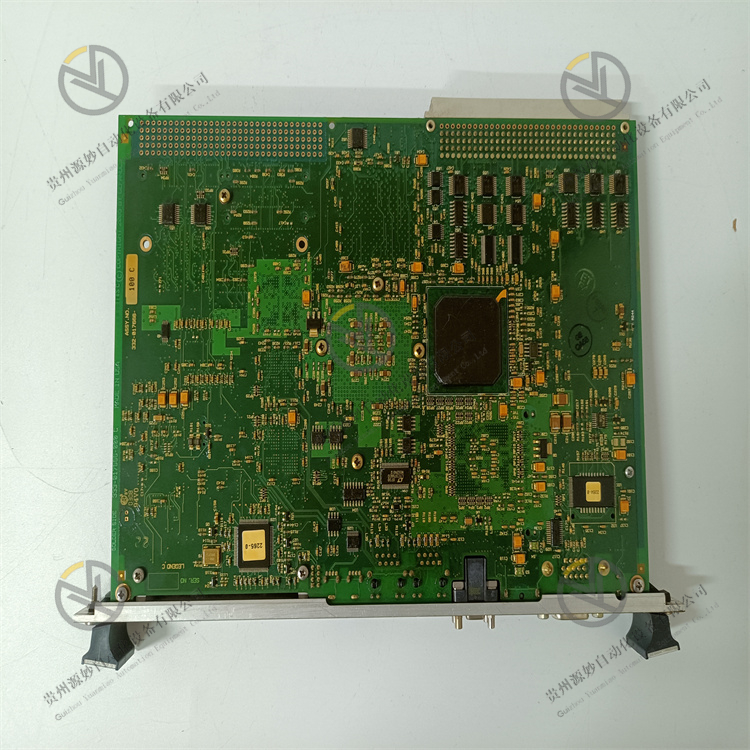

IS215UCVGH1A 是 GE 为 Mark VI 系统创建的带有面板的板组件。MKVI 是通用电气发布的蒸汽和燃气轮机管理系统，作为 Speedtronic 系列的一部分。 Speedtronic 系列始于 1969 年，一直持续到 20 世纪 90 年代 Mark VI/Mark VIe 发布。 MKVI 存在五个版本的 UCV 控制器。IS215UCVGH1A 是控制器的单插槽版本。IS215UCVGH1A 可以直接替换任何以前的控制器。 如果该板替换了早期版本的控制器，则不需要进行背板升级。IS215UCVGH1A 安装到 VME 机架中。 IS215UCVGH1A 采用英特尔超低压Celeron 650 处理器芯片构建。该芯片拥有128MB的SDRAM和128MB的闪存。该板有一个前面板。面板上有一个复位开关，后面有一个 SVGA 显示器端口。有一个键盘/鼠标端口和两个 COM 端口（并排，标记为 1 和 2）。该板有两个堆叠在一起的以太网端口。这些标记为 LAN1 和 LAN2。有两个单独的 USB 连接器、四个 LED 指示灯和一个面板开口。   IS215UCVGH1A 板由多个辅助板组成。有些地方有支架，可以在添加辅助设备时接受它们。该板有一个背板。板面有电容、电感线圈、晶振、振荡芯片、跳线开关、集成电路等。

规格：

零件编号：IS215UCVGH1A
制造商：General Electric
产品类型：VME 控制器卡
系列：Mark VI
微处理器：Intel 超低电压 Celeron 650 MHz
内存：128 MB SDRAM
操作系统：QNX
主以太网：10BaseT/100BaseTX
工作温度：0 至 70o C
电源电源电压：24 V 直流 电路
板尺寸：2.8 厘米高 x 8.6 厘米
重量：0.45 千克
原产地：美国

功能说明：

IS200EBACG2A 是由通用电气制造和设计的 VME 控制器卡，作为 GE Speedtronic 控制系统中使用的 Mark VI 系列的一部分。为单槽 UCVG 板供电的英特尔® 超低电压 CeleronTM 650 MHz 处理器具有 128 MB 闪存和 128 MB SDRAM。连接由两个 10BaseT/100BaseTX（RJ-45 连接）以太网端口提供。UCVG 的初始以太网端口可实现点对点通信并连接到 UDH 进行配置。UCVG 上的第二个以太网端口可用于专用 EGD 网络或不同 IP 逻辑子网上的 Modbus。通过工具箱，可以配置第二个以太网端口。每次机架通电时，控制器都会根据已安装的硬件验证工具箱配置。

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

热电偶（thermocouple）是一种感温元件，是一种一次仪表，热电偶直接丈量温度。由2种不同成分材质的导体组成的闭合回路，由于材质不同，不同的电子密度产生电子扩散，稳定均衡后就产生 了电势。当两端存在梯度温度时，回路中就会有电流产生，产生热电动势，温度差越大，电流就会越大。测得热电动势之后即可晓得温度值。热电偶实际上是一种能量转换器，可将热能转换成电能。 热电偶的技术优势：热电偶测温范围宽，性能比拟稳定；丈量精度高，热电偶与被测对象直接接触，不受中间介质的影响；热响应时间快，热电偶对温度变化反响灵活；丈量范围 大，热电偶从-40~+ 1600℃ 均可连续测温；热电偶性能牢靠， 机械强度好。运用寿命长，装置便当。 电偶必需是由两种性质不同但契合一定要求的导体（或半导体）材料构成回路。热电偶丈量端和参考端之间必需有温差。 将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因此在回路中构成一个大小的电流,这 种现象称为热电效应。热电偶就是应用这一效应来工作的。

主要特点 1、装配简单，更换方便； 2、压簧式感温元件，抗震性能好； 3、测量精度高； 4、测量范围大（－200℃～1300℃，特殊情况下－270℃～2800℃）； 5、热响应时间快； 6、机械强度高，耐压性能好； 7、耐高温可达2800度； 8、使用寿命长。

结构要求 热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下： 1、组成热电偶的两个热电极的焊接必须牢固； 2、两个热电极彼此之间应很好地绝缘，以防短路； 3、补偿导线与热电偶自由端的连接要方便可靠； 4、保护套管应能保证热电极与有害介质充分隔离。 两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。 热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题： 1、热电偶的热电势是热电偶工作端的两端温度函数的差，而不是热电偶冷端与工作端，两端温度差的函数； 2、热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关； 3、当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图所示。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一个大小的电流。热电偶就是利用这一效应来工作的。
