GE IS215UCVEM09A

规格

部件号：IS215UCVEM09A
制造商：General Electric
系列：Mark VI
操作系统：QNX
微处理器：Intel Celeron 300 MHz
编程：控制块
产品类型：单元 控制器板
制造国：美国 (USA)

功能说明

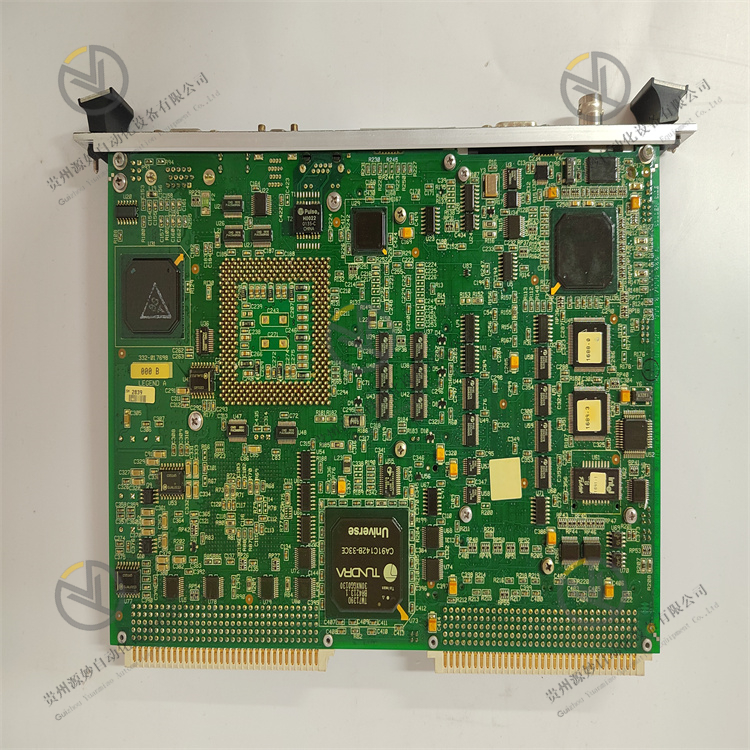

IS215UCVEM09A是通用电气公司制造和设计的标准控制器。它是一款单插槽主板，采用 300 MHz Intel Celeron 处理器、16 MB 闪存和 32 MB DRAM。单个 10BaseT/100BaseTX (RJ-45) 以太网端口提供与工具箱或其他控制设备的连接。该控制器安装在 Versa Modular Euro (VME) 机架上，并通过 VME 总线与 I/O 板进行通信。某些板类型还通过 PCI 夹层卡 (PMC) 子板支持本地 I/O。QNX 是一款专为高速、高可靠性工业应用而设计的实时多任务操作系统，用作控制器操作系统 (OS)。控制系统工具箱用于加载特定于控制器应用程序（工具箱）的软件。三个通信端口允许访问操作员和工程界面。

IS215UCVEM09A操作

• 控制器上安装有专门用于蒸汽、天然气、陆海航改型 (LM) 或设备平衡 (BOP) 产品的控制器软件。如果块的收集正常并且块的大小是平均的，则每秒最多可以执行100,000个梯级或块。
• 借助外部时钟中断，控制器可以在 100 微秒内与 VCMI 通信板上的时钟同步。VCMI 通信板使用 VME 总线向控制器中的控制系统数据库 (CSDB) 发送和接收外部数据。
• I/O 板的过程输入和输出构成了单一系统中的数据。来自输入板的输入、来自单工板的单一输入、由输出硬件投票的计算输出以及需要在控制器之间交换的内部状态值构成了 TMR 系统中的数据。

特征

• 该组件与 Mark VI 控制系统兼容。它是一个单槽VME板。该控制器有两个串行 RS-232C 端口、一个以太网端口以及用于键盘或鼠标以及显示器的连接器。该板包括高速处理器、闪存和 DRAM。
• 该板通过 VCMI 通信板接收外部数据。根据系统的不同，数据可以通过过程 I/O（单工）或表决 I/O 传送到电路板。（TMR。）

产品组件

• 监控端口
• 键盘/鼠标端口
• COM1 - 用于初始控制器设置的 RS-232C 端口 COM2 用于 Modbus 串行通信的 RS-232C 端口
• ETHERNET 1 - 用于 EGD 通信和 Toolbox 配置的主以太网端口
• 状态 LED - VMEbus SYSFAIL、闪存活动、电源状态
• 以太网状态 LED - 活动（闪烁 = 活动）、（常亮 = 不活动）、链接（黄色 = 10BaseT）、（绿色 = 100BaseTX）
• DLAN COM 20020 控制器 ARCNET 接口

局域网接口

• COM 20020 ARCNET 控制器，BNC 93 欧姆，传输速率 - 5 Mbps

特征

• 总线仲裁：控制器卡管理连接到VME总线的多个模块之间的总线访问和仲裁。它确保在给定时间只有一个模块控制总线。
• 中断处理：它支持来自VMEbus设备的中断请求并管理它们的优先级和响应。中断对于需要立即关注某些事件或数据的实时应用程序非常重要。
• 数据传输控制：处理VME总线和其他设备（例如内存、输入/输出（I/O）设备或其他总线系统）之间的数据传输。它为高效可靠的数据交换提供必要的控制信号和协议。
• 时序生成：生成 VME 总线正常运行所需的时序信号。这些信号包括时钟信号、总线周期定时和总线控制信号。
• 协议支持：VME 控制器卡通常支持各种 VMEbus 协议，例如 VME64x、VME320 或 VME64。这些协议定义了 VME 总线上数据传输、寻址和定时的电气和逻辑规范。
• 背板连接：控制器卡插入 VMEbus 背板，充当计算机系统中多个模块之间的物理连接。该卡设计用于安装到特定的 VMEbus 插槽中，并通过边缘连接器连接到背板。

电源要求

• +5 V 直流，典型值 6.6 A，最大值 8.6 A
• +12 V dc，典型值 180 mA，最大 250 mA
• -12 V 直流，180 mA（典型值），250 mA（最大）

特征

• 主以太网接口：双绞线 10BaseT/100BaseTX，RJ-45 连接器
• 内存：32 MB DRAM、16 MB 紧凑型闪存模块、128 KB L2 缓存、电池供电 SRAM
• PROFIBUS 接口：PROFIBUS DP 主站 1 类
• COM 端口：两个微型 9 针 D 连接器

系统特点

• 小型涡轮机速度控制系统需要简化的系统架构。
• 使用单工控制可以节省资金和空间。可以使用紧凑的 DIN 导轨安装端子板，而不是 TMR 系统上使用的较大 T 型端子板。由于 D 型端子板直接连接到控制机箱中以与 I/O 板连接，因此不使用 IONet。

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

热电偶（thermocouple）是一种感温元件，是一种一次仪表，热电偶直接丈量温度。由2种不同成分材质的导体组成的闭合回路，由于材质不同，不同的电子密度产生电子扩散，稳定均衡后就产生 了电势。当两端存在梯度温度时，回路中就会有电流产生，产生热电动势，温度差越大，电流就会越大。测得热电动势之后即可晓得温度值。热电偶实际上是一种能量转换器，可将热能转换成电能。 热电偶的技术优势：热电偶测温范围宽，性能比拟稳定；丈量精度高，热电偶与被测对象直接接触，不受中间介质的影响；热响应时间快，热电偶对温度变化反响灵活；丈量范围 大，热电偶从-40~+ 1600℃ 均可连续测温；热电偶性能牢靠， 机械强度好。运用寿命长，装置便当。 电偶必需是由两种性质不同但契合一定要求的导体（或半导体）材料构成回路。热电偶丈量端和参考端之间必需有温差。 将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因此在回路中构成一个大小的电流,这 种现象称为热电效应。热电偶就是应用这一效应来工作的。

主要特点 1、装配简单，更换方便； 2、压簧式感温元件，抗震性能好； 3、测量精度高； 4、测量范围大（－200℃～1300℃，特殊情况下－270℃～2800℃）； 5、热响应时间快； 6、机械强度高，耐压性能好； 7、耐高温可达2800度； 8、使用寿命长。

结构要求 热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下： 1、组成热电偶的两个热电极的焊接必须牢固； 2、两个热电极彼此之间应很好地绝缘，以防短路； 3、补偿导线与热电偶自由端的连接要方便可靠； 4、保护套管应能保证热电极与有害介质充分隔离。 两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。 热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题： 1、热电偶的热电势是热电偶工作端的两端温度函数的差，而不是热电偶冷端与工作端，两端温度差的函数； 2、热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关； 3、当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图所示。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一个大小的电流。热电偶就是利用这一效应来工作的。
