GE IS215UCVEH2AE

GE Mark VI IS215UCVEH2AE Speedtronic 涡轮机控制 PCB 板。 IS215UCVEH2AE 是通用电气 Mark VI Speedtronic 控制系统的一个组件。该板用作 VME 控制卡。VME 卡架是 Mark VI 的标准机架，有 13 插槽或 21 插槽机架可供选择。

规格

零件编号：IS215UCVEH2AE
制造商：General Electric
产品类型：处理器
功能：VME 控制器卡
操作系统：QNX
微处理器：Intel Celeron 300 MHz
系列：Mark VI
原产地：美国

IS215UCVEH2AE 是通用电气设计的 VME 控制器卡，作为燃气轮机控制管理系统中使用的 Mark VI 系列的一部分。UCVE 有多种形式：UCVEH2 和 UCVEM01 至 UCVEM10。UCVEH2 是标准控制器。它是一款单插槽主板，采用 300 MHz Intel Celeron 处理器、16 MB 闪存和 32 MB DRAM。单个 10BaseT/100BaseTX (RJ-45) 以太网端口提供与工具箱或其他控制设备的连接。UCVEM 模块具有 UCVEH2 的所有功能，还可以支持附加以太网端口以及 Profibus、ISBus 或 DLAN 接口。某些 UCVEM_ _ 模块支持辅助 10BaseT/100BaseTX 以太网端口，以便在单独的 IP 逻辑子网上使用。辅助以太网端口的配置是通过工具箱执行的。每次机架通电时，控制器都会根据现有硬件验证其工具箱配置。单独的子网地址允许控制器唯一地标识以太网端口。

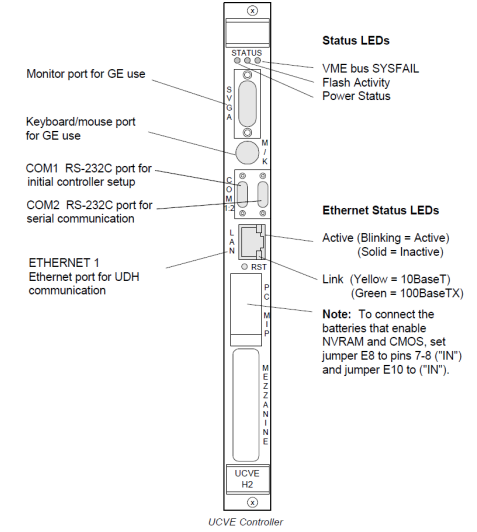

图 1：UCVE 端口和功能

UCVEH2 控制器规格

记忆：

32 MB DRAM
16 MB 紧凑型闪存模块
128 KB L2 缓存
电池供电 SRAM - 8K 分配为 NVRAM 用于控制器功能


编程：

具有模拟和离散块的控制块语言；以继电器梯形图格式表示的布尔逻辑。支持的数据类型包括：

布尔型
16 位有符号整数
32 位有符号
整数 32 位浮点型
64 位长浮点型

主以太网接口（以太网 1）

• 双绞线 10BaseT/100BaseTX，RJ-45 连接器：
• TCP/IP协议用于控制器和工具箱之间的通信
• 用于与 CIMPLICITY HMI 和 90-70 系列 PLC 进行通信的 EGD 协议
• 以太网Modbus协议支持控制器与第三方DCS主站之间的通信

通讯端口

• COM1- 保留用于诊断，9600 波特率，8 个数据位，无奇偶校验，1 个停止位
• COM2 - 用于串行 Modbus 通信（控制器仅是从站），9600 或 19200 波特率

UCVEH2 的电源要求

• +5 V dc，典型值 6 A，最大 8 A
• +12 V dc，典型值 180 mA，最大 250 mA
• −12 V dc，典型值 180 mA，最大值 250 mA

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。 在工业生产过程中，温度是需要测量和控制的重要参数之一。在温度测量中，热电偶的应用极为广泛，它具有结构简单、制造方便、测量范围广、精度高、惯性小和输出信号便于远传等许多优点。另外，由于热电偶是一种无源传感器，测量时不需外加电源，使用十分方便，所以常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度。 当有两种不同的导体或半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为T0 ，称为自由端（也称参考端）或冷端，回路中将产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。这种现象称为“热电效应”，两种导体组成的回路称为“热电偶”，这两种导体称为“热电极”，产生的电动势则称为“热电动势”。

热电动势由两部分电动势组成，一部分是两种导体的接触电动势，另一部分是单一导体的温差电动势。 热电偶回路中热电动势的大小，只与组成热电偶的导体材料和两接点的温度有关，而与热电偶的形状尺寸无关。当热电偶两电极材料固定后，热电动势便是两接点温度t和t0。的函数差。

这一关系式在实际测温中得到了广泛应用。因为冷端t0恒定，热电偶产生的热电动势只随热端(测量端)温度的变化而变化，即一定的热电动势对应着一定的温度。我们只要用测量热电动势的方法就可达到测温的目的。 热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应(Seebeck effect）。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系，制成热电偶分度表；分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。

在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表，测得热电动势后，即可知道被测介质的温度。热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。若测量时，冷端的（环境）温度变化，将严重影响测量的准确性。在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿正常。与测量仪表连接用专用补偿导线。

热电偶冷端补偿计算方法： 从毫伏到温度：测量冷端温度，换算为对应毫伏值，与热电偶的毫伏值相加，换算出温度； 从温度到毫伏：测量出实际温度与冷端温度，分别换算为毫伏值，相减後得出毫伏值，即得温度。
