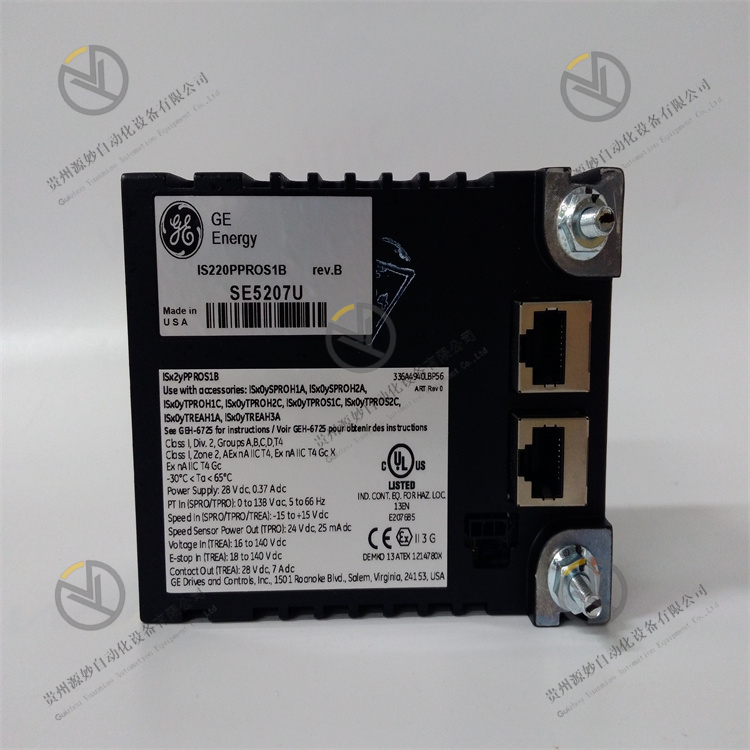

GE IS220PPROS1B

零件编号：IS220PPROS1B
制造商：通用电气
产品类型：紧急涡轮机保护 I/O 包
系列：Mark VIe
工作温度：-30 至 65oC
电源电压：24 V dc
电路板尺寸：14.3 cm 高 x 23.1 cm重量
重量：0.45 kg
原产地：美国
手册：GEH-6721L

功能说明：

IS220PPROS1B 是通用电气制造和设计的紧急涡轮机保护 I/O 包，作为 GE 分布式控制系统中使用的 Mark VIe 系列的一部分。紧急涡轮机保护 I/O 包 (PPRO) 和相关端子板提供备用超速保护系统，并具有发电机与公用总线同步的备用检查功能。它们还充当主控制器的独立看门狗。安装在单独的单工保护 (SPRO) 端子板上的三个三重模块化冗余 (TMR) PPRO I/O 包构成了一个典型的保护系统。每个 SPRO 通过两端带有 DC-37 针连接的电缆连接到指定的紧急跳闸板：

• TREG：燃气轮机紧急跳闸端子板。
• TREL：大型汽轮机紧急跳闸端子板。
• TRES：小型/中型汽轮机紧急跳闸端子板。
• TREA：涡轮机紧急跳闸端子板。

使用三个 PPRO I/O 包的单板 TMR 保护系统可以采用不同的配置。PPRO 通过以太网连接到控制模块以进行 IONet 通信。Mark* VIe 控制的主跳闸系统和备用跳闸系统集成在跳闸端子板级。汽轮机主 I/O 包 PTUR 使用主跳闸板，提供主保护（TRPG、TRPL、TRPS、TRPA）。PPRO I/O 包操作备用跳闸板来提供备用保护（TREG、TREL、TRES、TREA）。

• PPRO 可以处理三种不同类型的速度信号，包括硬件实现的超速、加速、减速和基本超速。该包密切关注主控制的性能，并可以检查主速度以确保一切正常运行。

• 通过广泛的反馈信号，PPRO 跟踪所选跳闸板的状态和功能。如果发现故障，PPRO 将使跳闸板上的备用跳闸继电器跳闸，并在主控制器上启动跳闸。主要控制动作与包装无关，并且完全独立于包装。

兼容性：

PPROH1A 支持直接安装在 SPRO 或 TREA 上。当放置在 SPRO 上时，它与 TREG、TREL 和 TRES 电缆兼容。

简单的主控制：

Mark VIe 跳闸板 TRES 支持单工备份保护。控制器 IONet 有 1 个 PPRO 网络端口。所有 Mark VIe 后备跳闸板 TREG、TREL、TREA 和 TRES 均具有 TMR 后备保护功能。在此设置中，控制器 IONet 连接到三个 PPRO I/O 包中每一个上的一个端口。

双主控：

Mark VIe 跳闸板 TRES 支持单工备份保护。使用此设置时，R 控制器首先连接到网络。S 控制器可通过第二个网络连接访问。然后，PPRO 负责监督两个控制器的性能。根据 PPRO 的说法，如果其中一个控制器发生故障，或者两个控制器都发生故障，电池组就会跳闸。

安装：

Mark VIe SPRO 或 TREA 端子板接受 PPRO 的直接安装。当放置在 SPRO 板上时，SPRO 板和所选跳闸端子板之间需要两端带有 DC-37 针连接的电缆。以下是安装步骤：

• 牢固安装 SPRO 或 TREA 端子板。如果使用 SPRO，请安装所选的跳闸端子板。

• 如果未使用 TREA，请在 SPRO 和所选跳闸端子板之间连接两端带有 DC-37 针连接的电缆。

• 将三个 PPRO 模块直接连接到 TREA 或将一个 PPRO 模块连接到每个 SPRO。

• PPRO 的螺纹柱位于以太网端口的两侧，应滑入端子板安装支架的开口中。

• 为了确保 PPRO 的 DC-62 针连接器和端子板之间紧密配合，请调整支架的位置。牢固固定安装支架。

• 在产品的使用寿命期间只需进行一次调整。拧紧螺纹柱上的螺母，将 PPRO 锁定到位。

• 根据机器的设置，连接一根或两根以太网线。PPRO 模块在任一端口上选择适当的操作，并且对以太网连接不敏感。

• 连接模块侧面的电源连接器，为其供电。I/O 模块具有内置软启动功能，可在使用时调节电流水平。

• 要根据需要自定义模块，请使用 ToolboxST* 程序。

手术：

I/O 包或模块功能特定采集板连接到处理器板。当施加输入电源时，软启动电路会升高处理器板上的可用电压。按顺序关闭处理器复位并打开本地电源。完成自检例程后，处理器从闪存加载特定于 I/O 包或模块类型的应用程序代码。为了验证应用代码、采集板和端子板是否正确匹配，应用代码读取板ID信息。当存在良好匹配时，处理器会通过请求网络地址来尝试启动以太网连接。

使 I/O 包能够通过一个或两个以太网输入运行所需的整个电路都包含在处理器应用程序代码中。当使用两个以太网输入时，两条网络路径始终处于活动状态。I/O 包或模块的操作不会受到任一网络故障的阻碍，并且正常运行的网络连接将显示故障。与传统的热备份系统（仅在主端口无法工作时才使用第二端口）相比，这种配置具有更高的容错能力。处理器的以太网端口以 10 MB/s 至 100 MB/s 之间的速度自动在半双工和全双工操作之间进行协商。每个 Mark VIe 以太网 I/O 包或模块共享一个处理板。它有以下内容：

• 具有闪存和 RAM 的快速 CPU。
• 两个连接器、完全独立的 10/100 以太网端口。
• 硬件复位电路和看门狗定时器。
• 内部有温度传感器。
• 显示状态的 LED。
• 通过电子方式读取其他板上的 ID 的能力。
• 具有限流器和软启动功能的输入电源连接器。
• 本地电源，具有监控和排序功能。
