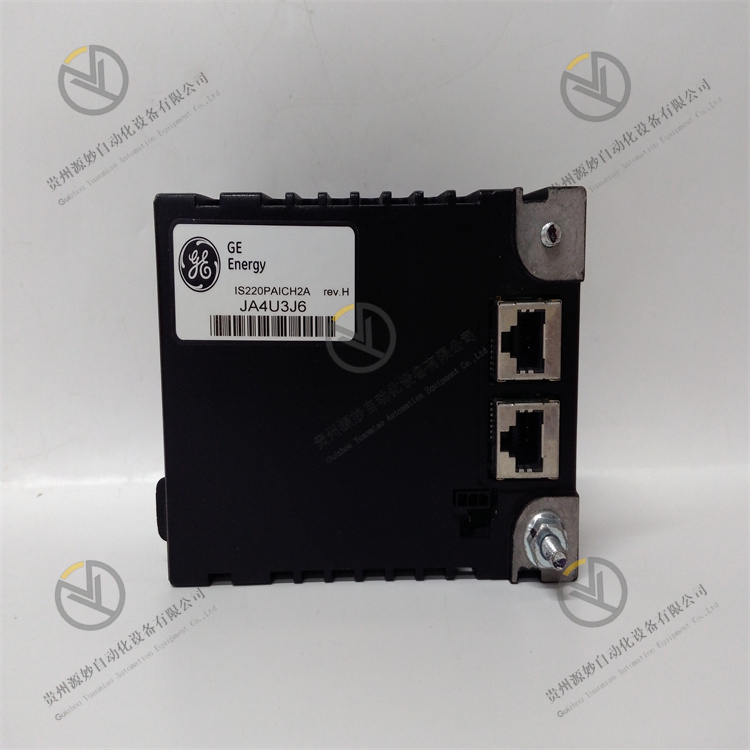

GE IS220PAICH2A

规格

零件编号：IS220PAICH2A
制造商：General Electric
产品类型：模拟 I/O 模块
系列：Mark VIe
原产国：美国

IS220PAICH2A是通用电气公司开发的模拟I/O模块。它是 Mark VIe Speedtronic 控制系统的一部分。该 I/O 包直接连接至端子板。I/O 包通过单个 DC-37 针连接器连接到单工端子板。如果仅安装一个 I/O 包，则支持 TMR 的端子板具有 3 个 DC-37 针连接器，并且可以在单工模式下使用。所有这些连接均由 I/O 包直接支持。

功能说明

• 模拟 I/O 包 (PAIC) 是一种电气接口，可将一个或两个 I/O 以太网连接到模拟输入端子板。PAIC 包括 BPPx 处理器板以及专用于模拟 I/O 功能的采集板。
• 该模块有十个模拟输入。前八个输入可设置为 5 V 或 10 V 或 4-20 mA 电流环路输入。最后两个输入可设置为 1 mA 或 4-20 mA 电流输入。
• 电流环路输入的负载终端电阻器位于端子板上，PAIC 感测这些电阻器上的电压。PAICH2 有两个电流环路输出，范围为 0 至 20 mA。它还包括仅在第一个输出上允许 0-200 mA 电流的附加硬件。
• I/O 包通过双 RJ-45 以太网连接器接收数据并向控制器发送数据，并由三针连接器供电。现场设备通过直接连接到相关端子板的 DC-37 针连接器进行通信。LED 指示灯提供视觉诊断。

IS220PAICH2A安装

1. 牢固地安装所选的端子板。
2. 将 PAIC I/O 包直接插入端子板连接器。
3. 使用以太网端口附近的双头螺栓以机械方式固定 I/O 包。这些螺柱安装在端子板专用的安装支架上。支架的放置位置应确保不会对 I/O 组和端子板之间的 DC-37 针连接器施加直角力。在产品使用寿命内只需调整一次。
4. 根据系统配置，连接一根或两根以太网电缆。I/O 包可在任一端口上运行。使用双连接时，通常的做法是将 ENET1 连接到与 R 控制器关联的网络。
5. 插入 I/O 包侧面的连接器，将 I/O 包连接到电源。由于 I/O 包具有固有的软启动功能，可以控制电源应用中的电流浪涌，因此在插入电缆之前无需断开电源。
6. 使用 ToolboxST 应用程序根据需要配置 I/O 包。

附加硬件

• PAICH2 包括附加子板形式的硬件支持，该子板为第一个模拟输出（模拟输出 1）添加了 0-200 mA 输出功能。
• 为了减少线性输出晶体管的功耗，200 mA 电路的电源来自子板上的可变电压源。

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。 在工业生产过程中，温度是需要测量和控制的重要参数之一。在温度测量中，热电偶的应用极为广泛，它具有结构简单、制造方便、测量范围广、精度高、惯性小和输出信号便于远传等许多优点。另外，由于热电偶是一种无源传感器，测量时不需外加电源，使用十分方便，所以常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度。 当有两种不同的导体或半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为T0 ，称为自由端（也称参考端）或冷端，回路中将产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。这种现象称为“热电效应”，两种导体组成的回路称为“热电偶”，这两种导体称为“热电极”，产生的电动势则称为“热电动势”。

热电动势由两部分电动势组成，一部分是两种导体的接触电动势，另一部分是单一导体的温差电动势。 热电偶回路中热电动势的大小，只与组成热电偶的导体材料和两接点的温度有关，而与热电偶的形状尺寸无关。当热电偶两电极材料固定后，热电动势便是两接点温度t和t0。的函数差。

这一关系式在实际测温中得到了广泛应用。因为冷端t0恒定，热电偶产生的热电动势只随热端(测量端)温度的变化而变化，即一定的热电动势对应着一定的温度。我们只要用测量热电动势的方法就可达到测温的目的。 热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应(Seebeck effect）。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系，制成热电偶分度表；分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。

在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表，测得热电动势后，即可知道被测介质的温度。热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。若测量时，冷端的（环境）温度变化，将严重影响测量的准确性。在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿正常。与测量仪表连接用专用补偿导线。

热电偶冷端补偿计算方法： 从毫伏到温度：测量冷端温度，换算为对应毫伏值，与热电偶的毫伏值相加，换算出温度； 从温度到毫伏：测量出实际温度与冷端温度，分别换算为毫伏值，相减後得出毫伏值，即得温度。
