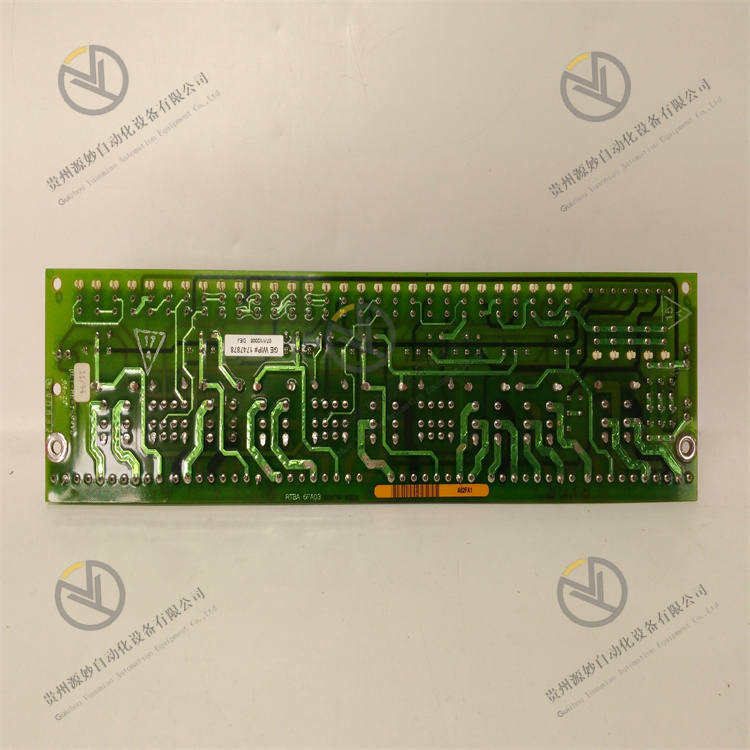

GE DS200RTBAG2AFB

DS200RTBAG2AFB 型号是通用电气设计的继电器端子板，用于 Mark V DS200 系列。通电时，该型号使用 24 VDC。RTBA 型号有两个主要连接器，一个 16 针连接器和一个 2 针连接器。

技术规格

DS200RTBAG2AFB 是专为通用电气 Mark V 板系列设计的继电器端子板 (RTBA)。该板可用于多个 GE 品牌驱动器和励磁器的应用。通过将该板安装到驱动柜中，可以为用户提供额外的十个继电器。LAN I/O 终端和远程用户都可以驱动该板上的继电器。 位置 K20 到 K29 是所有板载继电器的板位置。DS200RTBAG2AFB 包括两种类型的继电器：DPDT 和 4PDT。DPDT 类型包含卡上的七个继电器，包括 K20 到 K26。这些类型具有两个 C 型触点，每个触点额定值为 10A。K27 到 K29 是第二种继电器类型，4PDT。4PDT 继电器不是两个，而是包括四个 C 型触点，每个触点的电流值为 1A。所有这十个点均由 130 VAC 金属氧化物变阻器 (MOV) 保护。每个继电器包含一个内部 110 VDC 线圈确保它们正常运行。如果任何继电器停止工作或损坏，用户可以轻松移除并更换所有十个点。 DS200RTBAG2AFB 型号有两个连接器；一个是十六针连接器，另一个是两针连接器。十六针连接器标记为 RPL，两针连接器标记为 OPTPL。OPTPL 连接器有两个命名法 X2 和 CFX1。X2 命名法将信号发送回 CFX1 命名法 120 VAC 负载的 NTB/3TB 板。此命名法与 RPL X2 命名法相同。有关两个连接器可用的所有术语，请参阅 GEI-10016B 手册中的表 3 和表 4。

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路。现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。逻辑门是数字逻辑电路的基本单元。存储器是用来存储二进值数据的数字电路。 数字电路的特点 电路结构简单，稳定可靠。数字电路只要能区分高电平和低电平即可， 对元件的精度要求不高，因此有利于实现数字电路集成化。 数字信号在传递时采用高、低电平两个值，因此数字电路抗干扰能力强，不易受外界干扰。 数字电路不仅能完成数值运算，还可以进行逻辑运算和判断，因此数字电路又称为数字逻辑电路。 数字电路中元件处于开关状态，功耗较少。 由于数字电路具有以上特点，故发展十分迅速，在计算机、数字通信、数字仪器及家用电器等技术领域中得到广泛的应用。

模拟电路是处理模拟信号的电路；数字电路是处理数字信号的电路。模拟信号是关于时间的函数，是一个连续变化的量。数字信号则是离散的量。 模拟电路和数字电路的区别 数字集成电路：主要是针对数字信号处理的模块。如；计算机里的2进制、8进制、10进制、16进制的数据进行处理的集成模块。数字集成电路的运行以开关状态进行运算，它的精度高，适合复杂的计算。 模拟集成电路：主要是针对模拟信号处理的模块。如；话筒里的声音信号，电视信号、温度采集的模拟信号和其它模拟量的信号处理的集成模块。模拟集成电路工作在晶体管的三角放大区。 1.电路处理的是连续变化的模拟量电信号（即其幅值可以是任何值）。 2.信号的频范围往往从直流一直可以延伸到高频段。 3.模拟集成电路中的元器件种类多，除了数字集成电路中大量采用的NPN管及电阻外，还采用了PNP管，场效应晶体管，高精度电阻等。 4.除了应用于低电压电器中的电路外，大多数模拟集成电路的电源电压较高，输出级模拟集成电路的电源电压可达几十伏以上。 5.具有内繁外简的电路形式。充分发挥了集成电路的工艺特点和便于应用的特点

1.1 数字量输入/输出模块 开关量输入模块就是外部控制信号或现场检测信号给PLC CPU的处理模块，外部信号一般是按钮、接近开关、行程开关等。 输出模块是PLC根据输入模块采入的信号和内部逻辑编程进行逻辑处理，处理后的结果过，开关量输出便由输出模块输出高低电平信号，驱动外部中间继电器、接触器、指示灯、电磁阀等元件，进而使外部设备进行相应的动作

1.2 输出模块的作用 PLC输出模块的作用是对输出信号进行功率放大。PLC的信号是以电平表示的，要使它在被读出的过程中不发生畸变，就需要有一定的储备能量或者说要有一定的信号功率。输出模块的作用实际就是功率放大器。输出模块就是可以驱动外部负载。 常见的PLC输出器件有，晶体管、可控硅、继电器。 PLC输入模块用来接收，生产过程的各个参数。（启动 停止 ） PLC输出模块用来送出可编程控制器运算后得到的信息，并通过机外的执行机构完成工业现场的各类控制。（执行结果用输出）

1.有良好的抗干扰的能力。 2.能满足工业现场各类信号的匹配要求。

1.3 PLC数字量输出类型 plc开关量输出类型大致分为三种,继电器输出型、晶体管输出型和可控硅输出型. R-继电器；T-晶体管 继电器输出交流直流都可以,晶体管常见有5vdc和24vdc输出,可控硅比较少见,只有特殊输出型号才有. 考虑选用的输出模块类型,通常继电器输出模块具有价格低、使用电压范围广（可接市电）、负载能力大，导通压降小,承受瞬时电压和过电流的能力较强,但寿命短、响应时间较长、动作速度较慢等. 晶体管输出（可分PNP、NPN型）优点是通断速度快（脉冲输出，适合高频），一般为0．2ms左右；寿命长；缺点是工作电压低（不能接市电）；负载能力弱，300mA左右。 可控硅输出模块适用于直流负载,开关频繁,反应速度快,寿命长,电感性低功率因数负荷场合,但价格较贵,过载能力较差.
