GE Fanuc IC698RMX016

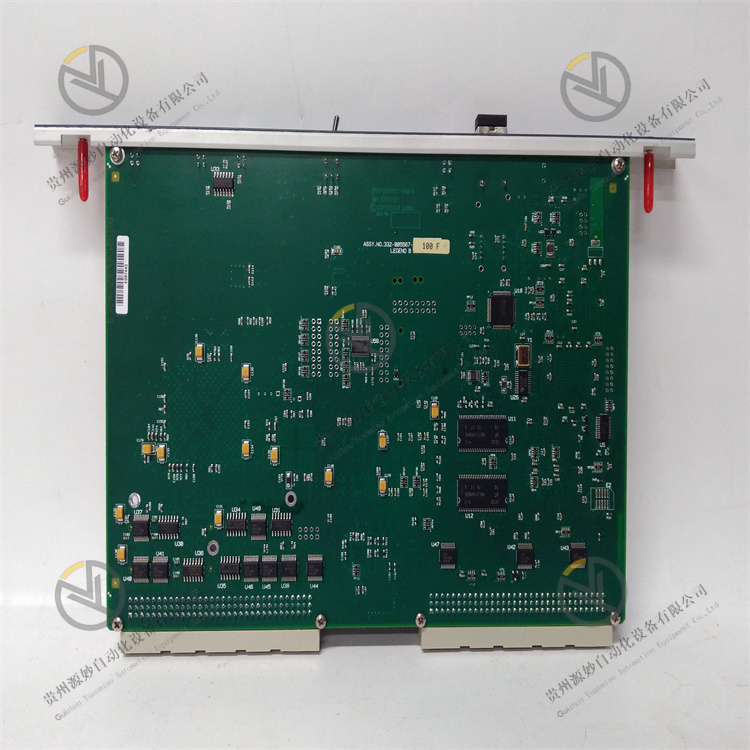

IC698RMX016 是一款冗余内存交换模块。它是 PACSystem RX7i 平台的一部分，目前隶属于艾默生自动化，之前由 GE 智能平台 (GE IP) 生产。该模块主要用于冗余CPU配置或作为可通过网络访问的反射内存模块。它配备16MB SDRAM，工作电压为+5VDC，由电源提供，电流要求为1.8 安培。该模块需要安装到主机架并连接到插槽 3 或 4。它采用光纤 LC 类型，插入损耗为 0.35 dB（最大），回波损耗为 -30dB。

IC698RMX016 技术规范

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

IC698RMX016 是一款冗余内存交换模块 (RMX)，与 PACSystem RX7i 可编程自动化控制器系列配合使用。该模块主要用作反射内存上的节点或作为伙伴中央处理单元 (CPU) 模块之间的内存链接，在高关键应用中形成冗余对。该模块安装在 RX7i 背板的主机架上，建议安装在机架 3 或 4 中以启用中断优先级，但是该模块也支持主机架中的其他插槽。 IC698RMX016 配备 16 MB 静态动态随机存取存储器 (SDRAM)。该模块由来自背板的 5 VDC 电压、1.8 安培供电。该模块尺寸为 6.299 英寸（宽）x 9.187 英寸（高）。冗余内存交换模块的可用连接器是符合 IEC 61754-20 的 LC 型光纤连接器。连接器材料为锆陶瓷插芯，最大插入损耗为0.35 DB，回波损耗为-30 DB。该模块的工作温度范围为-20摄氏度至85摄氏度。 上电期间，模块处于未配置状态。IC698RMX016 一直运行，直到主机 RX7i CPU 模块向模块发送了适当的硬件配置。对于通用反射操作，硬件配置可以配置各种参数，例如节点 ID、冗余传输模式、Rogue Master、网络内存偏移和中断启用，但是，在冗余操作中，上述参数由CPU 且无法配置。 Rx7i PACsystem IC698RMX016 模块是 GE Fanuc 制造的冗余存储器 Xchange 模块或 RMX 模块。它作为 RX7i 系统和 CPU 之间链路的反射内存上的节点运行。它的额定工作电压为 5 伏直流，额定电流为 1.8 安培。它配备了 16 MB SDRAM 用户内存。它尺寸紧凑，宽度为 6.299 英寸，高度为 9.187 英寸。该模块每个网络最多使用 256 个节点。IC698RMX016 通信模块使用 4 至 64 字节范围内的动态数据包大小，并通过 Xchange 模块进行控制。 IC698RMX016通信模块使用高速光纤网络进行数据交换。该模块的前部配有 8 个不同的 LED 指示灯和一个可用于授权角色切换的拨动开关。角色开关用于更改模块的角色，有助于防止意外激活。它有 2 个打开和关闭位置。它有一个弹簧加载机构，默认处于关闭状态。IC698RMX016 模块需要固件版本为 2.00 的 PacSystem 进行安装。它使用逻辑开发PC软件进行编程。通信模块的连接器采用锆陶瓷插芯制造，插入损耗最大为0.35 dB。它的回波损耗为-30 dB。模块中有一个光收发器，它有 2 个 LC 光端口。

1.1 数字量输入/输出模块 开关量输入模块就是外部控制信号或现场检测信号给PLC CPU的处理模块，外部信号一般是按钮、接近开关、行程开关等。 输出模块是PLC根据输入模块采入的信号和内部逻辑编程进行逻辑处理，处理后的结果过，开关量输出便由输出模块输出高低电平信号，驱动外部中间继电器、接触器、指示灯、电磁阀等元件，进而使外部设备进行相应的动作

1.2 输出模块的作用 PLC输出模块的作用是对输出信号进行功率放大。PLC的信号是以电平表示的，要使它在被读出的过程中不发生畸变，就需要有一定的储备能量或者说要有一定的信号功率。输出模块的作用实际就是功率放大器。输出模块就是可以驱动外部负载。 常见的PLC输出器件有，晶体管、可控硅、继电器。 PLC输入模块用来接收，生产过程的各个参数。（启动 停止 ） PLC输出模块用来送出可编程控制器运算后得到的信息，并通过机外的执行机构完成工业现场的各类控制。（执行结果用输出）1.有良好的抗干扰的能力。 2.能满足工业现场各类信号的匹配要求。

1.3 PLC数字量输出类型 plc开关量输出类型大致分为三种,继电器输出型、晶体管输出型和可控硅输出型. R-继电器；T-晶体管 继电器输出交流直流都可以,晶体管常见有5vdc和24vdc输出,可控硅比较少见,只有特殊输出型号才有. 考虑选用的输出模块类型,通常继电器输出模块具有价格低、使用电压范围广（可接市电）、负载能力大，导通压降小,承受瞬时电压和过电流的能力较强,但寿命短、响应时间较长、动作速度较慢等. 晶体管输出（可分PNP、NPN型）优点是通断速度快（脉冲输出，适合高频），一般为0．2ms左右；寿命长；缺点是工作电压低（不能接市电）；负载能力弱，300mA左右。 可控硅输出模块适用于直流负载,开关频繁,反应速度快,寿命长,电感性低功率因数负荷场合,但价格较贵,过载能力较差.
