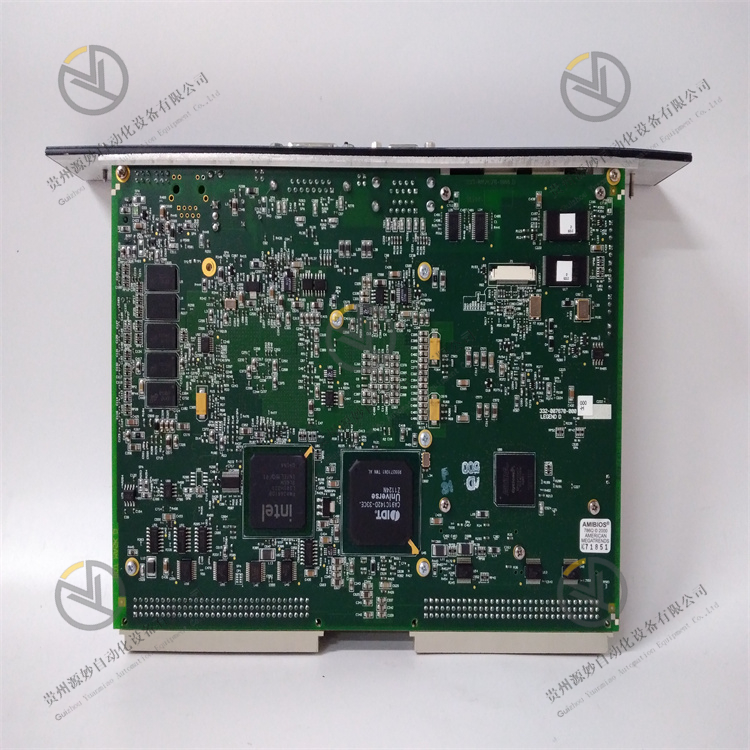

GE Fanuc IC698CPE030

IC698CPE030 是 PACSystems RX7i 控制器。它由艾默生自动化制造，之前由 GE 智能平台 (GE IP) 制造。该控制器主要特点是两 (2) 个以太网通信端口；一 (1) 个 RS232 端口；一 (1) 个 RS485 端口和一 (1) 个站管理器端口。它具有 600MHz Pentium M 微处理器以及 64 MB RAM 和 64 MB 闪存。它最多可容纳 32 K 位离散 I/O 和 32 K 字模拟 I/O。支持的以太网协议包括 SRTP、Modbus TCP 服务器和客户端、以太网全局数据 (EGD)，而支持的串行协议包括 Modbus RTU Slave、SNP、串行 I/O。它还具有内置网络服务器和 FTP，一次最多允许 16 个连接。

IC698CPE030 技术规范

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

IC698CPE030 是可编程自动化控制器 (PAC) 的 PACSystem RX7i 中最先进的中央处理单元 (CPU) 之一。该 CPU 旨在满足行业的现代自动化、连接性和集成要求。PACSystem RX7i 以前由 GE 智能平台 (GE IP) 制造，但最近被艾默生自动化收购，PACSystem RX7i 现在成为后者的一部分。 IC698CPE030处理器安装有计算机级微处理器，即600MHz Pentium-M微处理器，具有64 MB用户内存和64 MB用户闪存。它的布尔执行速度为每 1000 个布尔触点/线圈 0.069ms。该 CPU 最多可容纳 32 K 位离散 I/O 和 32 K 字模拟 I/O。最多可将 512 个程序块下载到该 CPU，其中每个程序块最多可具有 128 KB 内存。 IC698CPE030 还具有两 (2) 个以太网通信端口，能够自动感应网络传输速度，并可配置为半双工和全双工操作模式。内置的网络服务器和文件传输协议（FTP）功能可通过这些以太网端口访问，允许用户远程监控和配置处理器。除了内置以太网端口外， 该 CPU 还具有一 (1) 个 RS232 端口；一 (1) 个 RS485 端口和一 (1) 个站管理器端口。这些通信接口支持 SRTP、Modbus TCP 服务器和客户端、用于基于以太网的通信的以太网全局数据 (EGD) 以及用于串行通信的 Modbus RTU 从站、SNP、串行 I/O。 GE Fanuc IC698CPE030 PACSystem Rx7i 中央处理器是适用于 GE Rx7i 系统的奔腾处理器。IC698CPE030 CPU 与所有 Rx7i CPU 一样，安装在 Rx7i I/O 机架上，并配备 VME64 基础架构，可适应新旧 VME 嵌入式技术，并具有快速吞吐量。IC698CPE030 CPU 配备 600 MHz Pentium M 处理器和电池供电的 64 MB 处理器内存，以及用于应用程序和数据存储的电池供电的 64 MB 用户闪存。IC698CPE030 处理器可以执行浮点数学和布尔逻辑功能，并且可以使用梯形图、结构化文本、功能块图和 C 编程语言对高级用户参数进行编程。 GE Fanuc IC698CPE030 CPU 支持系列 90-70 离散量和模拟量 I/O 模块、通信模块、系列 90-70 支持的 VME 模块以及各种编程器和 HMI 模块。IC698CPE030 CPU 的额定电压为+5、+12 或-12 伏直流电，背板额定电流为5 伏直流电时3.4 安培。IC698CPE030 CPU 具有一个隔离的 RS-485 串行端口、一个 RS-232 串行端口和一个专用 RS-232 以太网站管理器端口。IC698CPE030 CPU 还具有双嵌入式以太网 (10/100 MB) 端口，提供以太网全局数据 (EGD) 数据交换、TCP/IP 高速数据传输，支持 Modbus/TCP 服务器、Modbus/TCP 客户端和 SRTP通道协议，可与编程器、HMI设备通信。

1.1 数字量输入/输出模块 开关量输入模块就是外部控制信号或现场检测信号给PLC CPU的处理模块，外部信号一般是按钮、接近开关、行程开关等。 输出模块是PLC根据输入模块采入的信号和内部逻辑编程进行逻辑处理，处理后的结果过，开关量输出便由输出模块输出高低电平信号，驱动外部中间继电器、接触器、指示灯、电磁阀等元件，进而使外部设备进行相应的动作

1.2 输出模块的作用 PLC输出模块的作用是对输出信号进行功率放大。PLC的信号是以电平表示的，要使它在被读出的过程中不发生畸变，就需要有一定的储备能量或者说要有一定的信号功率。输出模块的作用实际就是功率放大器。输出模块就是可以驱动外部负载。 常见的PLC输出器件有，晶体管、可控硅、继电器。 PLC输入模块用来接收，生产过程的各个参数。（启动 停止 ） PLC输出模块用来送出可编程控制器运算后得到的信息，并通过机外的执行机构完成工业现场的各类控制。（执行结果用输出）1.有良好的抗干扰的能力。 2.能满足工业现场各类信号的匹配要求。

1.3 PLC数字量输出类型 plc开关量输出类型大致分为三种,继电器输出型、晶体管输出型和可控硅输出型. R-继电器；T-晶体管 继电器输出交流直流都可以,晶体管常见有5vdc和24vdc输出,可控硅比较少见,只有特殊输出型号才有. 考虑选用的输出模块类型,通常继电器输出模块具有价格低、使用电压范围广（可接市电）、负载能力大，导通压降小,承受瞬时电压和过电流的能力较强,但寿命短、响应时间较长、动作速度较慢等. 晶体管输出（可分PNP、NPN型）优点是通断速度快（脉冲输出，适合高频），一般为0．2ms左右；寿命长；缺点是工作电压低（不能接市电）；负载能力弱，300mA左右。 可控硅输出模块适用于直流负载,开关频繁,反应速度快,寿命长,电感性低功率因数负荷场合,但价格较贵,过载能力较差.
