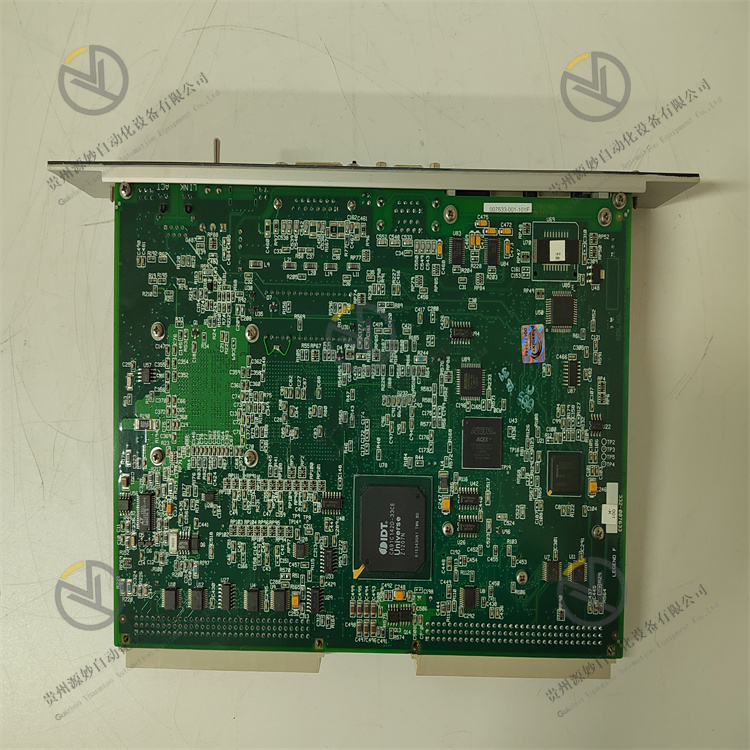

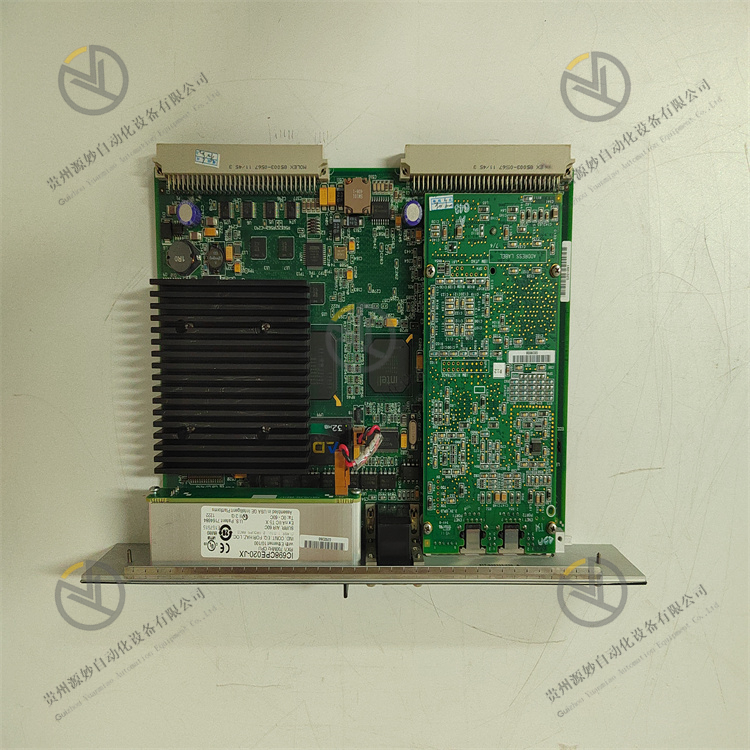

GE Fanuc IC698CPE020-JX

IC698CPE020 是中央处理器 (CPU)。它是 PACSystem RX7i 平台的一部分，目前隶属于艾默生自动化，之前由 GE 智能平台 (GE IP) 生产。该 CPU 是机架安装式设备，配备 700 MHz Pentium III 微处理器、10 MB 电池供电用户内存和 10 MB 非易失性（闪存）内存。CPU 的 IO 内存可配置为最大 32Kbits（用于离散 %I 和 %Q）以及最多 32K 字（用于模拟 %AI 和 %AQ）。它配有两 (2) 个支持 10/100 Mbps 数据速率的以太网通信端口和两 (2) 个支持 RS232 和 RS45 标准的隔离串行端口以及另一个 RS232 以太网站管理器端口。

IC698CPE020 技术规范

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

IC698CPE020 是一款机架式中央处理模块 (CPU)，来自艾默生自动化的 PACSystem RX7i 可编程自动化控制器 (PAC) 平台，之前由 GE 智能平台 (GE IP) 提供。该CPU模块主要用于处理下载的用户程序，以执行和驱动所连接的电气负载。 IC698CPE020 配备 Pentium III、700 MHz 微处理器，集成 10 MB 用户内存和 10 MB 非易失性或闪存。它具有 I/O 存储器，设计用于处理高达 32Kbits 的离散 %I 和 %Q，以及高达 32K 字的模拟 %AI 和 %AQ。最多可将 512 个程序块下载到该处理器，最大单个块大小为 128 KB。 该 CPU 内置两 (2) 个以太网端口，支持 10/100 mbps 的传输速率，并与以太网全局数据 (EGD)、使用 SRTP、Modbus/TCP 服务器和 Modbus/TCP 客户端的 TCP/IP 通信服务兼容也可以用作主要编程和配置端口。这些以太网端口是嵌入式交换机端口，仅需要单个以太网 I/P 地址。对于 CPU 版本 5.0 或更高版本，这些 CPU 端口可用于时间同步。 除了以太网端口外，该模块还具有三 (3) 个隔离串行端口，支持 RS232 和 RS485 标准。两 (2) 个串行端口可用于数据通信，因为这些端口与 Modbus RTU 从站、SNP、串行 I/O 兼容。其余串行端口用作以太网站管理器端口。 IC698CPE020 配备具有集成数据监控功能的可升级固件。它总共有 16 个 Web 服务器和 FTP 连接。 GE Fanuc IC698CPE020 CPU 是 RX7i 系列性能控制器的中央处理单元，旨在提供跨多个硬件平台的应用灵活性。经过完全编程和配置的 IC698CPE020 CPU 可以对应用程序和机器流程进行实时控制，并通过 Rx7i 背板与多个 I/O 设备进行通信。IC698CPE020 CPU 采用 VME64 架构构建，支持各种具有快速数据吞吐量的 VME 嵌入式技术，并且可以通过嵌入式以太网端口与大量人机接口设备 (HMI) 进行通信。IC698CPE020 CPU配备700兆赫奔腾III微处理器和10兆字节RAM和10兆字节非易失性闪存，用于存储用户数据和程序。 GE Fanuc IC698CPE020 CPU 支持高达 512 KB 的程序块，并具有由 32 KB 的 %I 和 %Q 离散数据以及高达 32 KB 的 %AI 和 %AQ 模拟数据组成的参考数据表。IC698CPE020 CPU 位于 Rx7i I/O 机架的插槽 1 中，在 5 伏直流电压下，其最大背板额定电流为 3.2 安培。它具有 3 个后置串口，即 RS-485 端口、RS-232 端口和 RS-232 管理器端口，以及支持高速 TCP/IP 通信的双嵌入式以太网端口。IC698CPE020 CPU 还支持 Modbus RTU Slave、SNP 和串行 I/O 通信协议。IC698CPE020 CPU 使用 4.0 或更高版本的 Proficy Machine Edition Logic Developer PLC 软件进行配置。

1.1 数字量输入/输出模块 开关量输入模块就是外部控制信号或现场检测信号给PLC CPU的处理模块，外部信号一般是按钮、接近开关、行程开关等。 输出模块是PLC根据输入模块采入的信号和内部逻辑编程进行逻辑处理，处理后的结果过，开关量输出便由输出模块输出高低电平信号，驱动外部中间继电器、接触器、指示灯、电磁阀等元件，进而使外部设备进行相应的动作

1.2 输出模块的作用 PLC输出模块的作用是对输出信号进行功率放大。PLC的信号是以电平表示的，要使它在被读出的过程中不发生畸变，就需要有一定的储备能量或者说要有一定的信号功率。输出模块的作用实际就是功率放大器。输出模块就是可以驱动外部负载。 常见的PLC输出器件有，晶体管、可控硅、继电器。 PLC输入模块用来接收，生产过程的各个参数。（启动 停止 ） PLC输出模块用来送出可编程控制器运算后得到的信息，并通过机外的执行机构完成工业现场的各类控制。（执行结果用输出）1.有良好的抗干扰的能力。 2.能满足工业现场各类信号的匹配要求。

1.3 PLC数字量输出类型 plc开关量输出类型大致分为三种,继电器输出型、晶体管输出型和可控硅输出型. R-继电器；T-晶体管 继电器输出交流直流都可以,晶体管常见有5vdc和24vdc输出,可控硅比较少见,只有特殊输出型号才有. 考虑选用的输出模块类型,通常继电器输出模块具有价格低、使用电压范围广（可接市电）、负载能力大，导通压降小,承受瞬时电压和过电流的能力较强,但寿命短、响应时间较长、动作速度较慢等. 晶体管输出（可分PNP、NPN型）优点是通断速度快（脉冲输出，适合高频），一般为0．2ms左右；寿命长；缺点是工作电压低（不能接市电）；负载能力弱，300mA左右。 可控硅输出模块适用于直流负载,开关频繁,反应速度快,寿命长,电感性低功率因数负荷场合,但价格较贵,过载能力较差.

公司专注于DCS、PLC、机器人、大型伺服四大系统

主要产品有各种模块/卡、控制器、触摸屏、伺服驱动器 公司优势：供应进口原装产品，专业生产配件 保修一年，交货时间快，货源齐全！！！ ① 24小时邮件回复(12小时); ② 装运到亚洲以外的国家，请与卖方联系。
