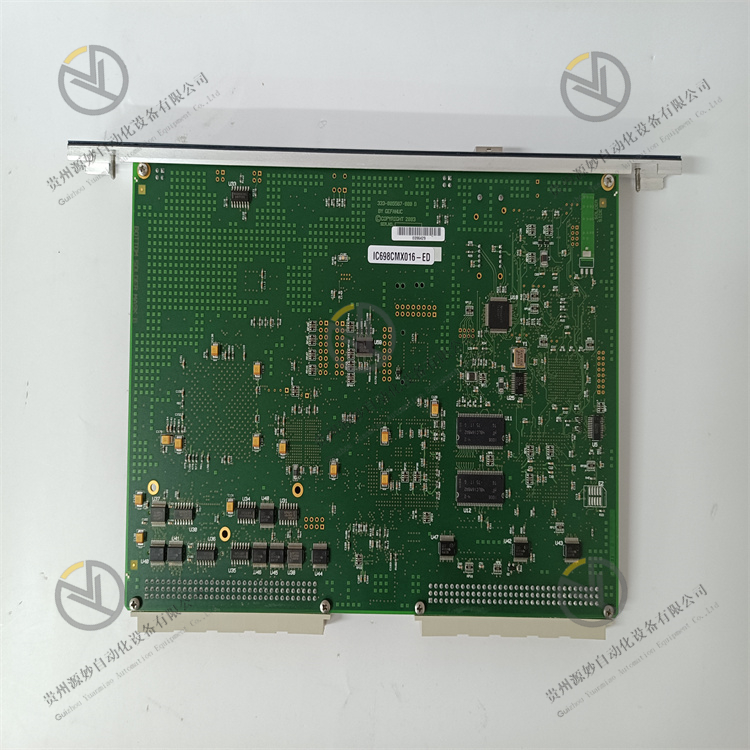

GE Fanuc IC698CMX016-ED

IC698CMX016 是控制内存交换模块。它是PACSystem RX7i平台的一部分，目前由艾默生自动化公司生产，以前由GE智能平台(GE IP)生产。该模块主要用于通过光纤网络，利用反射存储器技术在plc和兼容设备之间提供数据的确定性共享。它带有16MB的SDRAM，电源提供+5VDC的工作电压，电流要求为1.8安培。该模块需要安装在主机架上，固定在3号或4号槽位。它配备了光纤LC类型，插入损耗为0.35 dB(最大)，回波损耗为-30dB。

IC698CMX016 技术规范

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

IC698CMX016是可编程自动化控制器(PAC)的PAC系统RX7i平台的控制内存交换模块。该组件本质上是一个存储模块，然而，IC698CMX016的主要功能是通过光纤网络使用反射存储器技术在plc和兼容设备之间提供数据的确定性共享。

该模块配备了16 MB带有奇偶校验的反射内存SDRAM。安装在RX7i机架上，占用背板单个槽位。这个模块是CPU独立的，因为它不需要任何CPU处理来操作。此外，它与VMIC 5565系列反射存储器网络兼容。

IC698CMX016的通信接口包括一个LC光纤端口，在多模光纤介质上支持2.12 Gbaud的传输速度，最大距离为300米或984.25英尺。支持的动态数据包大小范围为4-64字节，最大网络传输速率为4字节数据包中的43兆字节/秒，到64字节数据包中的174兆字节/秒。该内存模块能够与每个网络多达256个节点通信，并支持冗余传输模式操作。

IC698CMX016前面板提供各种LED状态指示灯，如OK, CONFIG, OWN DATA和SIGNAL DETECT。为了利用IC698CMX016的功能，它必须安装在带有2.00或更高版本固件的RX7i CPU上，带有电源的RX7i CPU机架上，并使用Proficy Machine Edition - Logic Developer PLC，版本4.5或更高版本进行配置。

GE Fanuc IC698CMX016通信模块是用于Rx7i系统的控制存储器交换或CMX模块。该模块提供plc与高速光纤网络反射存储系统上连接的现场设备之间的预编程数据共享。IC698CMX016模块可以在单个反射存储器网络中容纳多达256个节点，并且它与连接到每个节点的VMIC 5565系列反射存储器器件兼容。每个VMIC 5565设备通过光纤以菊花链环路连接到2.12 GBaud的光纤网络，IC698CMX016通信模块可以在43兆字节每秒(4字节动态数据包大小)到174兆字节每秒(64字节动态数据包大小)的可配置传输范围内传输现场数据。它具有16 MB的用户内存(SDRAM)和可靠的软件配置，来自Machine Edition (ME) Logic Developer PLC，版本4.5或更高版本的软件。

GE Fanuc IC698CMX016模块额定直流电压为5.0伏，最大工作电流为1.8安培。在IC698CMX016模块的前面板上，有一个光收发器，有2个光纤端口，标记为TX和RX，用于发送和接收现场数据。IC698CMX016模块提供用户可配置的VME总线输出，通过该输出启动网络上的数据传输，并且还提供网络错误检测，以实现平稳的数据传输。IC698CMX016模块安装在Rx7i pac系统I/O机架的单个槽位上。它配有4个前面板状态/诊断led，分别是OK CONFIG, OWN DATA和SIGNAL DETECT led，显示模块的操作和通信状态。

1.1 数字量输入/输出模块 开关量输入模块就是外部控制信号或现场检测信号给PLC CPU的处理模块，外部信号一般是按钮、接近开关、行程开关等。 输出模块是PLC根据输入模块采入的信号和内部逻辑编程进行逻辑处理，处理后的结果过，开关量输出便由输出模块输出高低电平信号，驱动外部中间继电器、接触器、指示灯、电磁阀等元件，进而使外部设备进行相应的动作

1.2 输出模块的作用 PLC输出模块的作用是对输出信号进行功率放大。PLC的信号是以电平表示的，要使它在被读出的过程中不发生畸变，就需要有一定的储备能量或者说要有一定的信号功率。输出模块的作用实际就是功率放大器。输出模块就是可以驱动外部负载。 常见的PLC输出器件有，晶体管、可控硅、继电器。 PLC输入模块用来接收，生产过程的各个参数。（启动 停止 ） PLC输出模块用来送出可编程控制器运算后得到的信息，并通过机外的执行机构完成工业现场的各类控制。（执行结果用输出）1.有良好的抗干扰的能力。 2.能满足工业现场各类信号的匹配要求。

1.3 PLC数字量输出类型 plc开关量输出类型大致分为三种,继电器输出型、晶体管输出型和可控硅输出型. R-继电器；T-晶体管 继电器输出交流直流都可以,晶体管常见有5vdc和24vdc输出,可控硅比较少见,只有特殊输出型号才有. 考虑选用的输出模块类型,通常继电器输出模块具有价格低、使用电压范围广（可接市电）、负载能力大，导通压降小,承受瞬时电压和过电流的能力较强,但寿命短、响应时间较长、动作速度较慢等. 晶体管输出（可分PNP、NPN型）优点是通断速度快（脉冲输出，适合高频），一般为0．2ms左右；寿命长；缺点是工作电压低（不能接市电）；负载能力弱，300mA左右。 可控硅输出模块适用于直流负载,开关频繁,反应速度快,寿命长,电感性低功率因数负荷场合,但价格较贵,过载能力较差.
