GE Fanuc IC697MDL653

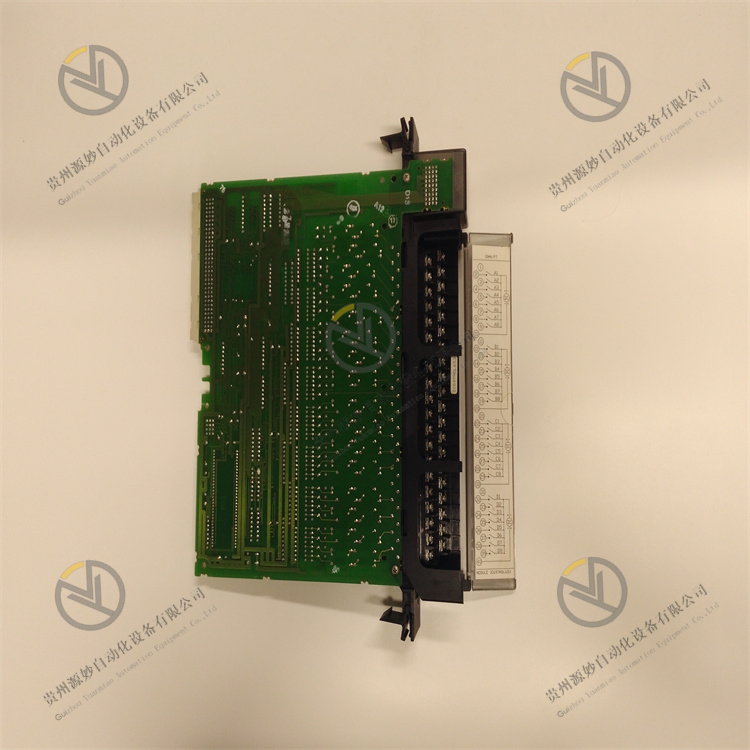

IC697MDL653 是一款 90-70 系列、24 VDC 正/负逻辑离散量输入模块。该模块以前由 GE Fanuc 生产，现已被艾默生自动化收购。它具有三十二 (32) 个离散输入通道，分为四 (4) 组八 (8) 个通道。每个通道接受 -3 至 +30 VDC 的输入电压范围以及额定电压下 10.0 mA 的输入电流。

IC697MDL653 技术规范

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

IC697MDL653 是一款数字输入模块，属于 90-70 可编程逻辑控制器 (PLC) 系列的一部分。该模块以前由 GE Fanuc Automation 制造，但最近被艾默生自动化收购。它具有高密度输入通道，特别是三十二 (32) 个离散输入通道，分为四 (4) 组，每组八 (8) 个通道，提供组隔离。该模块设计工作在 -3 至 +3 VDC 的输入电压范围内，额定电压为 24 VDV，24 VDC 下的输入电流为 10 mA，典型输入阻抗为 2.6 KOhm。IC697MDL653的通态电压和通态电流为13.5伏至30伏和6毫安至15毫安。相反，断态电压和断态电流分别为 0 伏至 5 伏和 0 至 2mA（5V 输入时最小为 2mA）。该模块的每个输入通道具有 1 ms 或 10 ms 的输入延迟时间，可由软件配置。该模块从 5VDC 总线吸取电流达 300 mA，设计也符合 VME 标准 C.1。该模块的各个通道与背板的隔离为 1500 伏，组之间的隔离为 500 VDC。IC697MDL653 支持正逻辑接线和负逻辑接线。由于每个输入组都配备有专用的公共端子，因此组级别的接线配置可能有所不同。对于负逻辑，正极线连接到公共端子，负极线将电压信号传送到输入通道。正逻辑接线方法与负逻辑接线方法相反。该模块从 5VDC 总线吸取电流达 300 mA，设计也符合 VME 标准 C.1。该模块的各个通道与背板的隔离为 1500 伏，组之间的隔离为 500 VDC。IC697MDL653 支持正逻辑接线和负逻辑接线。由于每个输入组都配备有专用的公共端子，因此组级别的接线配置可能有所不同。对于负逻辑，正极线连接到公共端子，负极线将电压信号传送到输入通道。正逻辑接线方法与负逻辑接线方法相反。该模块从 5VDC 总线吸取电流达 300 mA，设计也符合 VME 标准 C.1。该模块的各个通道与背板的隔离为 1500 伏，组之间的隔离为 500 VDC。IC697MDL653 支持正逻辑接线和负逻辑接线。由于每个输入组都配备有专用的公共端子，因此组级别的接线配置可能有所不同。对于负逻辑，正极线连接到公共端子，负极线将电压信号传送到输入通道。正逻辑接线方法与负逻辑接线方法相反。IC697MDL653 支持正逻辑接线和负逻辑接线。由于每个输入组都配备有专用的公共端子，因此组级别的接线配置可能有所不同。对于负逻辑，正极线连接到公共端子，负极线将电压信号传送到输入通道。正逻辑接线方法与负逻辑接线方法相反。IC697MDL653 支持正逻辑接线和负逻辑接线。由于每个输入组都配备有专用的公共端子，因此组级别的接线配置可能有所不同。对于负逻辑，正极线连接到公共端子，负极线将电压信号传送到输入通道。正逻辑接线方法与负逻辑接线方法相反。 IC697MDL653 正/负逻辑输入模块由 GE Fanuc 制造，适用于 90-70 系列可编程逻辑控制器。该模块具有正逻辑和负逻辑功能，如果系统需要对其接近开关、按钮和类似控制部件进行更多控制，那么该模块是一个不错的选择。IC697MDL653 模块具有 32 个输入点，分为 4 组，每组 8 个输入。该模块具有一个可选择的输入滤波器，延迟时间为 1 毫秒或 10 毫秒。该 VME 指定输入模块具有单个输入，如果该模块与 GE IC696 产品系列中的可编程逻辑控制器结合使用，则可以作为中断运行。该模块可与其他类型的 PLC 一起使用，但某些包含的功能功能有限。 IC697MDL653 模块具有顶部状态 LED 指示灯，可以深入了解 PLC 侧面的每个输入状态。此外，该模块支持 I/O 配置，无需使用一些常见配件，如 DIP 开关和跳线。IC697MDL653模块的MS-DOS配置软件是针对Windows 95操作系统编写的，并且可以多种方式执行。IC697MDL653 模块的额定电压为 24 伏直流，并包含 1500 伏隔离电压。该装置的输入电流为 10 毫安，输入电压范围为 -3 至 30 伏直流电。除此之外，该装置的通态电流为 6 至 15 毫安。断态电流为 0 至 2 毫安。通态电压为 13.5 至 30 伏，断态电压为 0 至 5 伏。

1.1 数字量输入/输出模块 开关量输入模块就是外部控制信号或现场检测信号给PLC CPU的处理模块，外部信号一般是按钮、接近开关、行程开关等。 输出模块是PLC根据输入模块采入的信号和内部逻辑编程进行逻辑处理，处理后的结果过，开关量输出便由输出模块输出高低电平信号，驱动外部中间继电器、接触器、指示灯、电磁阀等元件，进而使外部设备进行相应的动作

1.2 输出模块的作用 PLC输出模块的作用是对输出信号进行功率放大。PLC的信号是以电平表示的，要使它在被读出的过程中不发生畸变，就需要有一定的储备能量或者说要有一定的信号功率。输出模块的作用实际就是功率放大器。输出模块就是可以驱动外部负载。 常见的PLC输出器件有，晶体管、可控硅、继电器。 PLC输入模块用来接收，生产过程的各个参数。（启动 停止 ） PLC输出模块用来送出可编程控制器运算后得到的信息，并通过机外的执行机构完成工业现场的各类控制。（执行结果用输出）1.有良好的抗干扰的能力。 2.能满足工业现场各类信号的匹配要求。

1.3 PLC数字量输出类型 plc开关量输出类型大致分为三种,继电器输出型、晶体管输出型和可控硅输出型. R-继电器；T-晶体管 继电器输出交流直流都可以,晶体管常见有5vdc和24vdc输出,可控硅比较少见,只有特殊输出型号才有. 考虑选用的输出模块类型,通常继电器输出模块具有价格低、使用电压范围广（可接市电）、负载能力大，导通压降小,承受瞬时电压和过电流的能力较强,但寿命短、响应时间较长、动作速度较慢等. 晶体管输出（可分PNP、NPN型）优点是通断速度快（脉冲输出，适合高频），一般为0．2ms左右；寿命长；缺点是工作电压低（不能接市电）；负载能力弱，300mA左右。 可控硅输出模块适用于直流负载,开关频繁,反应速度快,寿命长,电感性低功率因数负荷场合,但价格较贵,过载能力较差.
