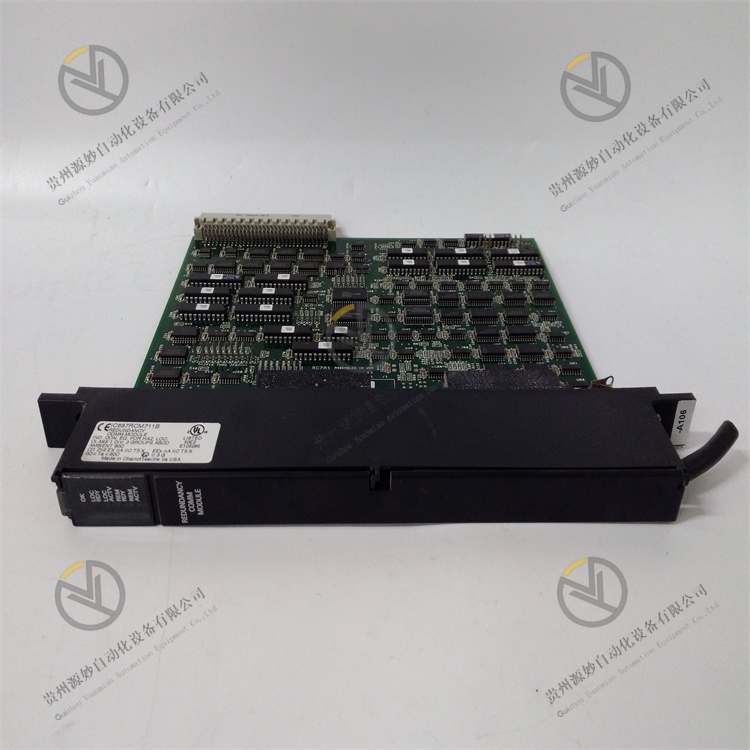

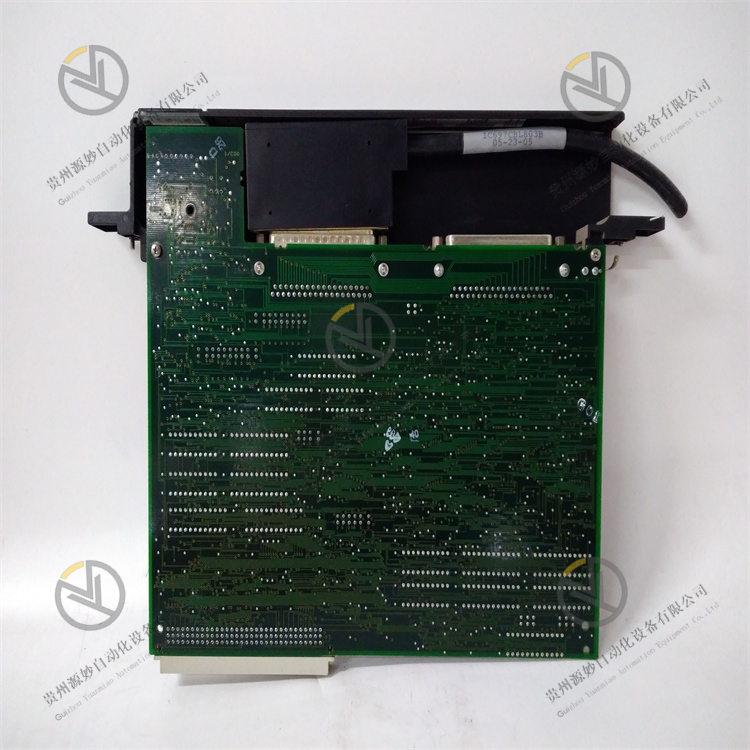

GE Fanuc IC687RCM711B

GE Fanuc自动化IC687RCM711冗余通信模块应用于热备CPU冗余系统。它需要 1.2 安培的电流，并配有 5 个 LED 指示灯和一个按钮。

IC687RCM711 技术规范

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

IC687RCM711 通信模块由 GE Fanuc Automation 设计和分销。该部件用于称为“热冗余系统”的系统。该部件的目的是同步该系统中安装的 CPU。它使用备份单元中的现有数据来执行该特定操作。当连接到该系统时，该模块还可用于将数据从一个 CPU 传输到另一个 CPU。GE Fanuc Automation IC687RCM711 通信模块可使用至少 7.5 米的电缆进行接线。它与同系列的GE IC697系列CPU兼容。在安装空间方面，该模块仅需要一个插槽，并且包含 2 个不同的连接器。最常见的插槽是位于模块顶盖上的插槽。 GE Fanuc Automation IC687RCM711 通信模块执行数据传输的速度高达每秒 500 KB。与其他类似设备不同，该通信模块不需要任何类型的隔离。该模块还包括 5 个绿色 LED 指示灯，用于显示应用程序进程和 CPU 的当前状态。对于人机界面，GE Fanuc Automation IC687RCM711 通信模块具有物理按钮。该按钮的功能是在需要时将控制从本机更改为备用单元。两个设备都必须准备好使用，并且一旦切换完毕，需要等待 10 秒才能再次切换回来。该模块的额定电流为 1.2 安培。

1.1 数字量/模拟量信号区别

数字量输入输出信号就是开关量信号，1或者0， 模拟量信号，有2种，电压或者电流信号 ，一般是变送器传过来的信号，比如用压力变送器检测水管压力，它会输出一个模拟信号4--20ma 或者 0-10V的信号给PLC，PLC来进行数据处理。 开关量输入点(DI),处理开关量输入信号. 模拟量输入点(AI),处理模拟量输入信号(0-20mADC,0-5VDC). 电阻信号(含热电阻)输入点,处理热电阻或一般电阻信号. 高速脉冲输入点,处理高速脉冲信号. 电压(含热电偶)输入点,处理电压输入或热电偶信号. 还有通讯,用于和上位机交换数据或控制下级控制器仪表驱动器等

1.2 数字量/模拟量输入模块区别

根据现场输入信号的不同，可将输入模块分为开关量输入模块和模拟量输入模块。 开关量输入模块的作用是把各种开关信号变成CPU所需的TTL标准信号。按输入端电源类型，又可将其为直流输入模块和交流输入模块。输入信号经分压、限流、滤波后再通过光电耦合转换成TTL（5V）标准信号。 模拟量输入模块的作用是把现场连续变化的模拟量信号如温度、流量、电流、电压等转换成CPU能够处理的若干位数字信号。模拟量输入电路一般由运放变换、模转换（A/D）、光电隔离等组成。 PLC输入、输出模块的种类：数字输入DI,数字输出DO,模拟量输入AI，模拟量输出AO。 数字的输入输出一般都是24V的. 模拟量的2类4种量,2类分别是电压型和电流型.电压型有0-10V和-10到10V.电流型主要有4-20MA,0-20MA.然后模块再通过A/D转换,把模拟量转换成+32767~-32768之间的数,然后再实行控制。 信号模板的作用是把各种过程i/o信号进行转换.把输入的各种信号转换成数字量,便于plc识别,处理和分析.把输出转换成模拟量给各种调节机构去执行,或将输出转换成2位式do量,去控制一些设备如启动停止、接通和断开等

公司专注于DCS、PLC、机器人、大型伺服四大系统

主要产品有各种模块/卡、控制器、触摸屏、伺服驱动器 公司优势：供应进口原装产品，专业生产配件 保修一年，交货时间快，货源齐全！！！ ① 24小时邮件回复(12小时); ② 装运到亚洲以外的国家，请与卖方联系。
