GE Fanuc IC687BEM713B

GE Fanuc IC687BEM713 模块是 Rx7i 系列的总线发送器模块。它用于 FIP 冗余系统中的通信功能。IC687BEM713 总线发射器模块以来自 5 伏额定总线的 1.4 安培电流运行。

IC687BEM713 技术规范

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

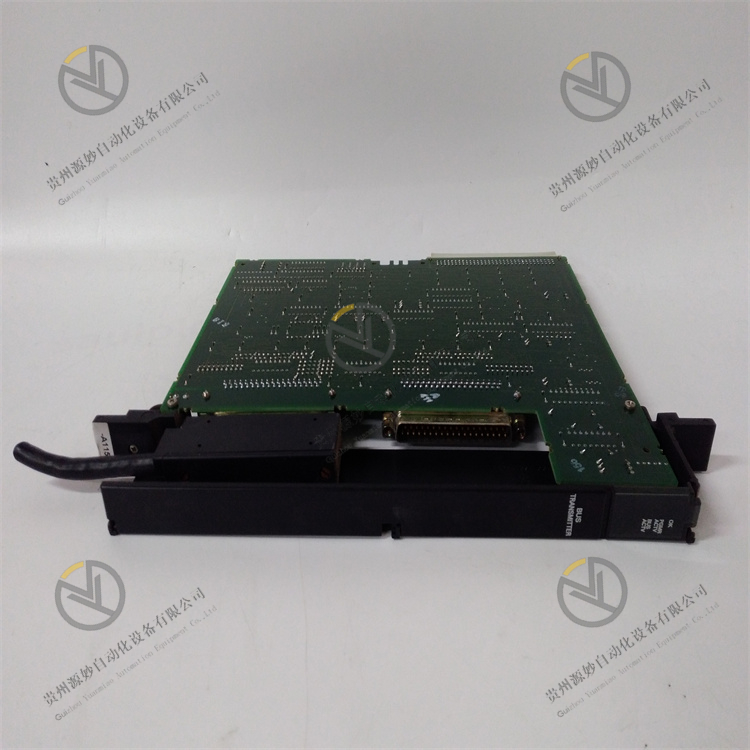

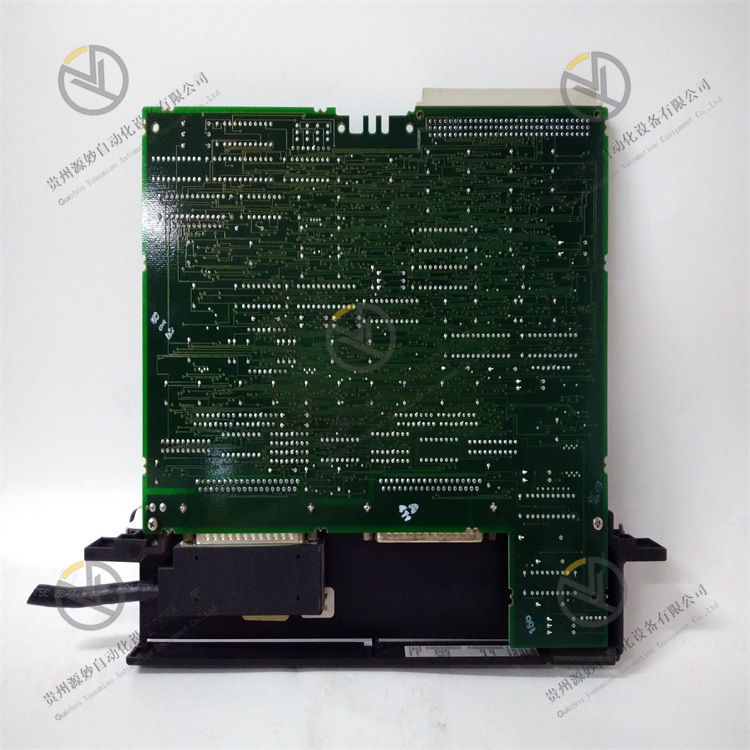

IC687BEM713模块是GE Fanuc Rx7i系列总线扩展模块。更具体地说，IC687BEM713模块是一个总线发送器模块，该总线发送器模块是GE Fanuc FIP冗余系统中的重要组件。完整的 GE FIP 冗余系统包含 2 个总线发射器模块，如 IC687BEM713 总线发射器模块。这些模块安装在系统的双背板冗余机架中。IC687BEM713总线发射器模块仅需要1个VME插槽即可安装。此外，可以很容易地通过软件将该模块配置到PLC系统中，并且不需要设置任何DIP开关。该模块还支持并行编程器接口，这是一种高性能接口。它需要来自 5 伏总线的 1.4 安培电流才能运行。 GE Fanuc IC687BEM713 Rx7i 系列总线发送器模块旨在连接到 RCM 或冗余通信模块，以支持 FIP 冗余系统中的冗余通信。IC687BEM713 模块安装在 2 节冗余机架的一半上，而冗余通信模块安装在另一半上。请注意，此 2 部分冗余机架的每一半都需要有自己的总线发送器模块和自己的冗余通信模块。IC687BEM713 总线发送器模块配有 2 个内置连接器。它使用顶部连接器连接到编程设备，使用底部连接器连接到冗余通信模块。

1.1 数字量/模拟量信号区别

数字量输入输出信号就是开关量信号，1或者0， 模拟量信号，有2种，电压或者电流信号 ，一般是变送器传过来的信号，比如用压力变送器检测水管压力，它会输出一个模拟信号4--20ma 或者 0-10V的信号给PLC，PLC来进行数据处理。 开关量输入点(DI),处理开关量输入信号. 模拟量输入点(AI),处理模拟量输入信号(0-20mADC,0-5VDC). 电阻信号(含热电阻)输入点,处理热电阻或一般电阻信号. 高速脉冲输入点,处理高速脉冲信号. 电压(含热电偶)输入点,处理电压输入或热电偶信号. 还有通讯,用于和上位机交换数据或控制下级控制器仪表驱动器等

1.2 数字量/模拟量输入模块区别

根据现场输入信号的不同，可将输入模块分为开关量输入模块和模拟量输入模块。 开关量输入模块的作用是把各种开关信号变成CPU所需的TTL标准信号。按输入端电源类型，又可将其为直流输入模块和交流输入模块。输入信号经分压、限流、滤波后再通过光电耦合转换成TTL（5V）标准信号。 模拟量输入模块的作用是把现场连续变化的模拟量信号如温度、流量、电流、电压等转换成CPU能够处理的若干位数字信号。模拟量输入电路一般由运放变换、模转换（A/D）、光电隔离等组成。 PLC输入、输出模块的种类：数字输入DI,数字输出DO,模拟量输入AI，模拟量输出AO。 数字的输入输出一般都是24V的. 模拟量的2类4种量,2类分别是电压型和电流型.电压型有0-10V和-10到10V.电流型主要有4-20MA,0-20MA.然后模块再通过A/D转换,把模拟量转换成+32767~-32768之间的数,然后再实行控制。 信号模板的作用是把各种过程i/o信号进行转换.把输入的各种信号转换成数字量,便于plc识别,处理和分析.把输出转换成模拟量给各种调节机构去执行,或将输出转换成2位式do量,去控制一些设备如启动停止、接通和断开等
