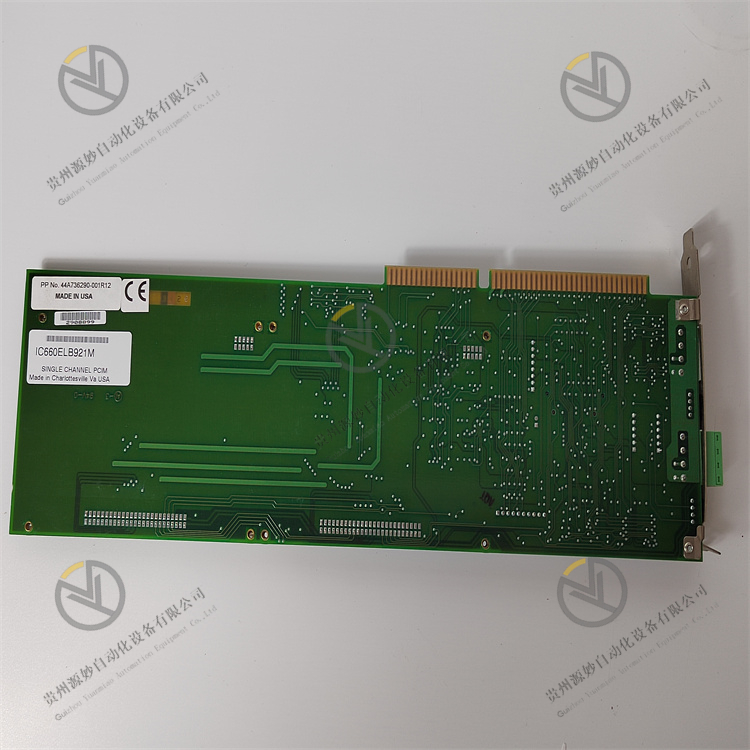

GE Fanuc IC660ELB921M

IC660ELB921 是单槽 PC 接口模块 (PCIM)。该模块可以将主机连接到 Genius I/O 总线，从而可以通过网络监视和控制 Genius I/O 设备的功能。它支持安装目录号为 IC660ELB912 的单个子卡。该模块需要 4 字节内存，安装在主机 PC 的 ISA 兼容插槽上。

IC660ELB921 技术规范

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

IC660ELB921 是一个 PC 接口模块 (PCIM)，主要用于连接驻留在 Genius I/O 总线上的 Genius I/O 设备，从而允许主机控制器实现数据交换和类似控制器的功能。该PCIM模块以前由GE Fanuc生产，目前隶属于艾默生自动化。IC660ELB921 是一款单槽 PC 接口模块，支持安装目录号为 IC660ELB912 的单个子板。该接口模块安装在主机的 ISA 插槽上，需要主机设备的 4 字节内存以及用于安装子卡的额外 16 KB 内存。它从背板汲取的电流达 400 mA，最大值为 5 VDC，+/- 10%。它具有每个输入 1 个 LS TTL 负载的总线负载和每个输出 10 个 LS TTL 负载的总线驱动能力。该 PCIM 卡是单槽“AT”样式板。它提供与外部手持监视器 (HHM) 的连接以及通过板边缘端子或外部连接器的串行总线连接。IC660ELB921 配有状态 LED 指示灯，例如子板正常和通信正常。IC660ELB921 的工作温度为 0–60 C(32–140 F)，存储温度为 –40 至 +70 C(–40 至 158 F)，相对湿度为 5-95%（非冷凝）。它的工作高度为 40,00 英尺，工作振动为 0.2 英寸位移，飞节工作冲击为 5 G，持续时间为 10 毫秒。IC660ELB921 使用 PCIM 配置软件进行配置，可以访问提供高级接口的软件库。 IC660ELB921 PC 接口模块是 GE Fanuc 制造的单通道 PCIM 板，属于 Genius IO 系列。它一次只能连接到 1 个 Genius 总线。该模块适用于 IBM PC、XT 和 AT 型个人计算机。该AT型接口板还兼容不同的Genius通信协议以及通信时序。IC660ELB921 PC 接口模块可配备单个子板和主板。该模块附带的配置软件可用于独立于母板来配置子板。子板可单独与 Genius 总线设备连接，充当 I/O 系统的通用 I/O 控制器。 IC660ELB921 单槽 PCIM 板具有高效的主板，可将子板与 IBM 兼容主机连接起来。它用于缓冲与系统主机总线通信所需的所有信号。主板提供的一些子板控制和监控设施包括 ISA 兼容背板、低电源电压电平检测、通过内存映射进行地址解码以及信号排序。每个子板有 2 个 LED，用于指示板的状态和通信过程。主板的内存要求是 4 字节，子板的内存要求是 16 KB。IC660ELB921 PC 接口模块配有配置软件和 PCIM 软件库，可在用户开发的软件和 PCIM 之间提供高级接口。它使用 5 伏直流逻辑电源，为了使模块正常工作，其变化不应低于或高于标称电平 10% 以上。安装过程中，请确保该模块与其他模块之间至少留出 1/8 英寸的空间，以实现适当的冷却。

1.1 数字量/模拟量信号区别

数字量输入输出信号就是开关量信号，1或者0， 模拟量信号，有2种，电压或者电流信号 ，一般是变送器传过来的信号，比如用压力变送器检测水管压力，它会输出一个模拟信号4--20ma 或者 0-10V的信号给PLC，PLC来进行数据处理。 开关量输入点(DI),处理开关量输入信号. 模拟量输入点(AI),处理模拟量输入信号(0-20mADC,0-5VDC). 电阻信号(含热电阻)输入点,处理热电阻或一般电阻信号. 高速脉冲输入点,处理高速脉冲信号. 电压(含热电偶)输入点,处理电压输入或热电偶信号. 还有通讯,用于和上位机交换数据或控制下级控制器仪表驱动器等

1.2 数字量/模拟量输入模块区别

根据现场输入信号的不同，可将输入模块分为开关量输入模块和模拟量输入模块。 开关量输入模块的作用是把各种开关信号变成CPU所需的TTL标准信号。按输入端电源类型，又可将其为直流输入模块和交流输入模块。输入信号经分压、限流、滤波后再通过光电耦合转换成TTL（5V）标准信号。 模拟量输入模块的作用是把现场连续变化的模拟量信号如温度、流量、电流、电压等转换成CPU能够处理的若干位数字信号。模拟量输入电路一般由运放变换、模转换（A/D）、光电隔离等组成。 PLC输入、输出模块的种类：数字输入DI,数字输出DO,模拟量输入AI，模拟量输出AO。 数字的输入输出一般都是24V的. 模拟量的2类4种量,2类分别是电压型和电流型.电压型有0-10V和-10到10V.电流型主要有4-20MA,0-20MA.然后模块再通过A/D转换,把模拟量转换成+32767~-32768之间的数,然后再实行控制。 信号模板的作用是把各种过程i/o信号进行转换.把输入的各种信号转换成数字量,便于plc识别,处理和分析.把输出转换成模拟量给各种调节机构去执行,或将输出转换成2位式do量,去控制一些设备如启动停止、接通和断开等
