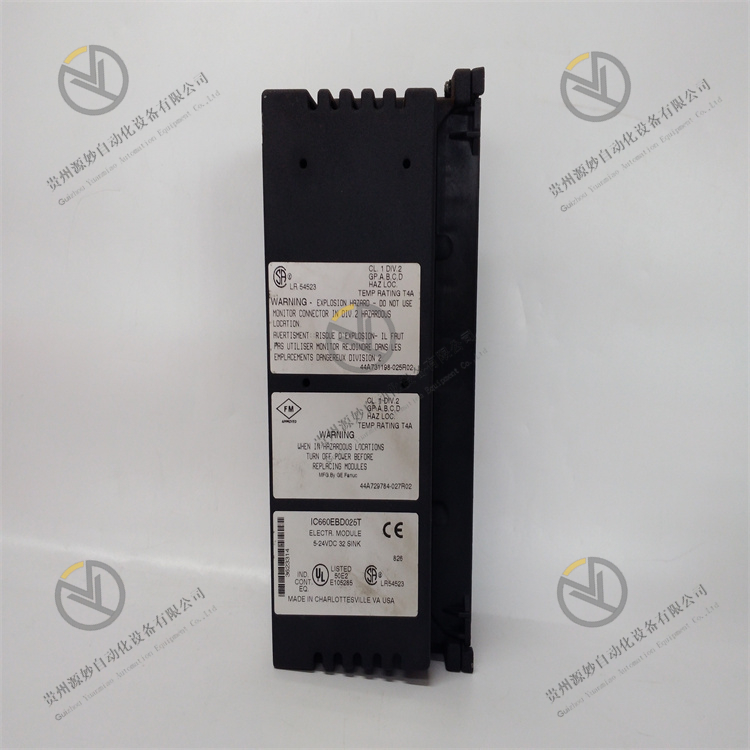

GE Fanuc IC660EBD025 电子装配块由 GE Fanuc Automation 制造。它属于 Genius I/O 系列,具有两个额定电压为 12/24 伏直流的 32 路直流模块。
品牌 | 通用电气发那科 |
系列 | 天才IO |
零件号 | IC660EBD025 |
品牌 | GE智能平台/GE Fanuc自动化 |
生产线 | 天才输入/输出 |
产品类别 | 电子组装 |
电路 | 2、32路 |
块到块隔离 | 850V |
工作电压 | 10 至 30 V DC、12/24 V DC 电源 |
工作电压 | 4.9 至 5.3 V DC,5 V DC 电源 |
最大输出电流(稳态) | 0.5 安培 |
最大浪涌电流 | 4 安培,持续时间长达 10 微秒 |
模块输出电流 | 16 安培 |
最大限度。输出开启延迟 | 0.5微秒 |
工作温度 | 0 至 60 摄氏度 |
输出诊断 | 开关故障 |
储存温度 | -40至100摄氏度 |
非凝结湿度 | 5% 至 95% |
如果您需要咨询或购买,请将产品型号发送到我的邮箱或直接打电话给我。
GE Fanuc IC660EBD025 电子组件是 GE Fanuc 制造的电子组件,属于 Genius I/O 系列。该电子组件具有两个 32 电路直流块,其中源块上有 32 个额定电压为 12/24 伏直流的电路,用于向现场输出设备提供电流,而接收块上有 32 个额定电压为 5、12 或 24 伏直流的电路从现场输出设备接收电流。IC660EBD025 电子组件的额定额定电压为 12 至 24 伏直流,而接收器版本则与 5 伏 TTL 兼容。32 路直流输入和输出模块可与各种输入设备(例如 2 线和 3 线电子接近开关)连接。输出可为低功率控制和指示设备(例如接触器、灯和继电器)提供电源。 使用 GE Fanuc IC660EBD025 电子组件时,输出电路可以直接连接到输入电路,而无需使用逻辑状态反转或其他组件。这种灵活性为工业应用提供了效率。每个电路在用作输出时都具有内置保护,以保护设备,同时实现短时浪涌。它还提供针对接线错误引起的负载短路的保护。它还具有块 LED,可显示正确的块操作以及 CPU 通信。GE Fanuc IC660EBD025 电子组件的故障报告可以逐个电路禁用或启用。该块的其他可配置功能包括输出上电默认设置、CPU 冗余类型和总线切换模块控制。
1.1 数字量/模拟量信号区别数字量输入输出信号就是开关量信号,1或者0, 模拟量信号,有2种,电压或者电流信号 ,一般是变送器传过来的信号,比如用压力变送器检测水管压力,它会输出一个模拟信号4--20ma 或者 0-10V的信号给PLC,PLC来进行数据处理。 开关量输入点(DI),处理开关量输入信号. 模拟量输入点(AI),处理模拟量输入信号(0-20mADC,0-5VDC). 电阻信号(含热电阻)输入点,处理热电阻或一般电阻信号. 高速脉冲输入点,处理高速脉冲信号. 电压(含热电偶)输入点,处理电压输入或热电偶信号. 还有通讯,用于和上位机交换数据或控制下级控制器仪表驱动器等
1.2 数字量/模拟量输入模块区别
根据现场输入信号的不同,可将输入模块分为开关量输入模块和模拟量输入模块。 开关量输入模块的作用是把各种开关信号变成CPU所需的TTL标准信号。按输入端电源类型,又可将其为直流输入模块和交流输入模块。输入信号经分压、限流、滤波后再通过光电耦合转换成TTL(5V)标准信号。 模拟量输入模块的作用是把现场连续变化的模拟量信号如温度、流量、电流、电压等转换成CPU能够处理的若干位数字信号。模拟量输入电路一般由运放变换、模转换(A/D)、光电隔离等组成。 PLC输入、输出模块的种类:数字输入DI,数字输出DO,模拟量输入AI,模拟量输出AO。 数字的输入输出一般都是24V的. 模拟量的2类4种量,2类分别是电压型和电流型.电压型有0-10V和-10到10V.电流型主要有4-20MA,0-20MA.然后模块再通过A/D转换,把模拟量转换成+32767~-32768之间的数,然后再实行控制。 信号模板的作用是把各种过程i/o信号进行转换.把输入的各种信号转换成数字量,便于plc识别,处理和分析.把输出转换成模拟量给各种调节机构去执行,或将输出转换成2位式do量,去控制一些设备如启动停止、接通和断开等
