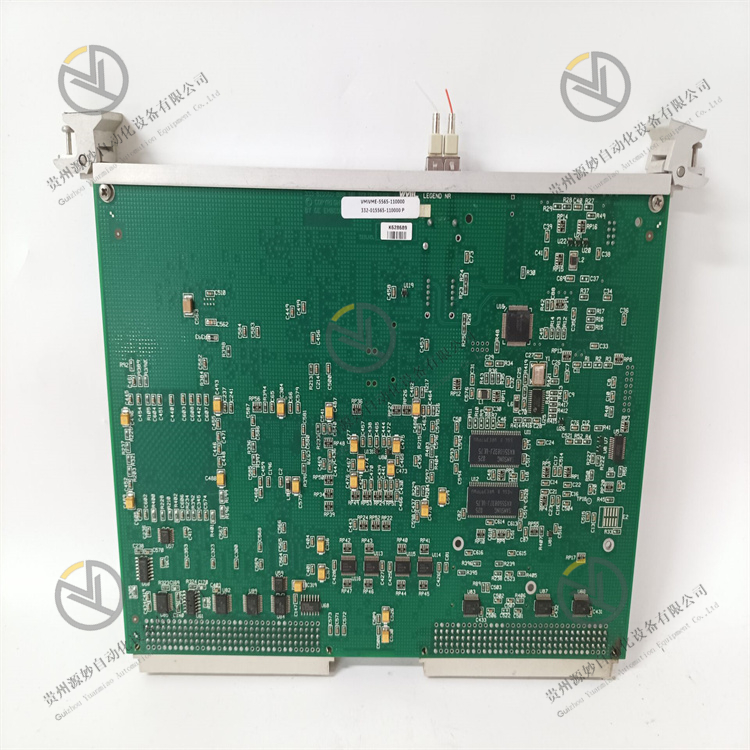

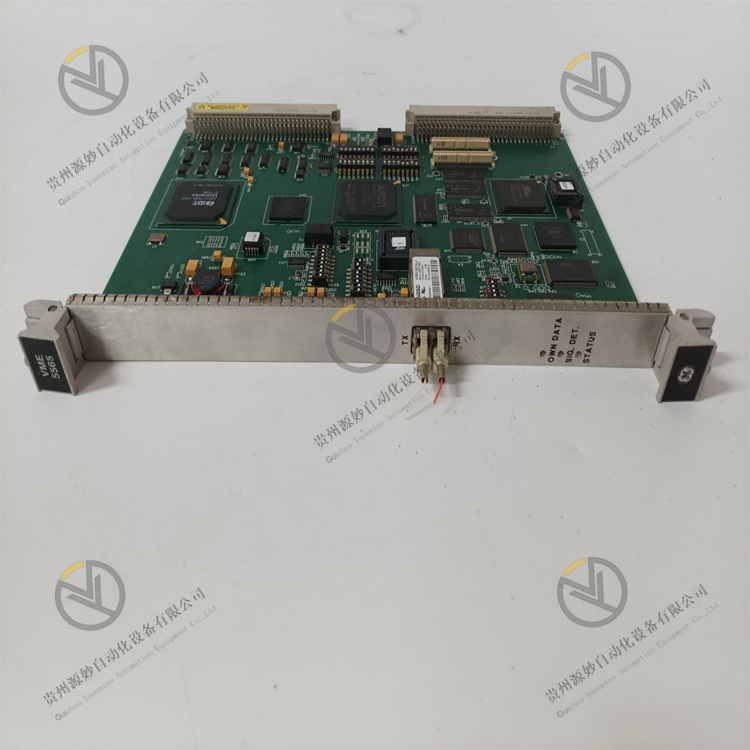

GE VME-5565

概述 VME-5565 反射内存节点卡提供高速、低延迟、确定性接口，允许在多达 256 个独立系统（节点）之间以高达 170 Mbyte/s 的速率共享数据。每个反射内存板均可配置 64 MB 或 128 MB 板载 SDRAM。本地 SDRAM 提供对存储数据的快速读取访问时间。写入内容存储在本地 SDRAM 中，并通过高速光纤数据路径广播到其他反射内存节点。节点之间的数据传输是软件透明的，因此不需要 I/O 开销。发送和接收 FIFO 在峰值数据速率期间缓冲数据，以优化处理器和总线性能，从而保持高数据吞吐量。

• 网络传输速率为 43 Mbyte/s（4 字节数据包）至 170 Mbyte/s（64 字节数据包） • 动态数据包大小，4 至 64 字节数据 • 最多 256 个节点 • 与多模光纤连接最远可达300m，单模光纤连接最远可达10km • 写入一个节点内存的数据也会写入网络上所有节点的内存 • 高速、易于使用的光纤网络（2.12 Gbaud 串行） • VME 传输速率 40 MB • 64 Mbyte 或 128 Mbyte SDRAM 反射内存

功能特征

微处理器:VMIVME-7750将英特尔奔腾III处理器带入VME，提供高达1.26 GHz的处理器速度。奔腾III处理器具有32位寻址和64位数据总线。它的超标量架构允许每个时钟周期执行三条指令。动态分支预测单元、独立指令和数据缓存以及MMX™技术也提高了处理器的性能。奔腾III处理器还提供256 Kbyte (1.26 GHz有512 Kbyte)的高级传输缓存(片上，全速2级缓存)，使用双独立总线架构实现高带宽和性能。这个二级缓存以与处理器相同的时钟频率运行，从而提高了性能。

DRAM内存:VMIVME-7750接受一个144针SDRAM SODIMM，最大内存容量为512 Mbyte。DRAM双端口连接到VME。

BIOS:系统和视频BIOS在可编程闪存中提供。

超级VGA控制器:VMIVME-7750通过内置815E芯片组AGP图形适配器支持高分辨率图形和多媒体质量视频。该适配器配有4mbyte的外部同步DRAM缓存，具有高带宽64位数据接口。图形适配器支持高达1,600 x 1,200 x 256色的屏幕分辨率(单视图模式)。

以太网控制器:VMIVME-7750支持以太网局域网与两个英特尔以太网控制器(一个82559和另一个内部英特尔的芯片组ICH2)。通过两个RJ45连接器支持10BaseT和100BaseTX选项。支持远程局域网启动。

远程以太网启动:VMIVME-7750采用了Lanworks Technologies, Inc.的BootWare®。BootWare提供了使用NetWare、TCP/IP或RPL网络协议远程引导VMIVME-7750的能力。

BootWare特点:

• NetWare, TCP/IP, RPL网络协议支持

• 无与伦比的引导扇区病毒保护

• 详细的启动配置屏幕

• 全面诊断

• 可选禁用本地启动

• 双启动选项让用户选择网络或本地启动

操作系统和软件支持

VMIVME-7750提供了超越PC/AT功能的嵌入式功能。GE发那科嵌入式系统软件产品支持这些功能，其目标是将GE发那科嵌入式系统sbc、I/O板和工作站集成到系统中的开发人员。Windows XP/Windows 2000和VxWorks是GE发那科嵌入式系统软件产品支持的最常见的操作系统。

Windows XP/Windows 2000: IOWorks®软件家族是一组软件组件，可以一起工作或单独工作，为Windows XP/Windows 2000操作系统中的任何应用程序提供一个完整的开发环境。

VMISFT-9422 VMEbus Access™适用于Windows XP/Windows 2000: VMEbus Access产品专为访问VMIVME-7750的高级VMEbus Access架构而设计。运行在Windows XP/Windows 2000上，VMEbus Access既复杂又易于使用。

功能库，VMEbus工具集和开放架构VMEbus Access提供使其成为当今市场上最强大的产品之一。它与现有的GE发那科嵌入式系统VME PC平台兼容，并与GE发那科嵌入式系统未来创建的VME PC平台兼容。

VMEbus Access开发包为您提供了为VME操作开发应用程序所需的一切。这个包包括VMEmanager™函数库和四个实用程序，使您能够轻松地配置VMEbus，动态监控VMEbus活动，管理VMEbus数据，并使用dde客户端应用程序。

VMEbus Access为开发、调试和监控VMEbus应用程序以及提高VMEbus性能提供了强大的工具。VMEbus Access的灵活设计使您能够将其作为独立解决方案合并，或使用它将VMEbus操作打开到IOWorks产品套件。VMEbus Access在幕后操纵硬件。

使用VMEbus Access，您可以在大多数编程环境中开发应用程序或使用在大多数编程环境中开发的现有应用程序。例如，VMEbus Access使您的VMEbus能够识别在这些流行的编程环境中开发的应用程序:

• IOWorks经理™

• 虚拟仪器

• 悉雅特

• Wonderware InTouch

• Visual IOWorks®

• Visual Basic®

• Visual c++®
