IS220PPDAH1B 是通用电气制造和设计的配电系统反馈板，作为分布式控制系统中使用的 Mark VIe 系列的一部分。配电系统反馈 (PPDA) I/O 包可以接收来自多达六个配电板的输入或多达六组反馈信号。它为控制器提供了第二个冗余以太网接口，同时调整板反馈信号。为了识别连接到 PPDA 反馈的配电板，在即插即用设计中使用了电子 ID。通过使用这些数据填充 IONet 输出，连接的板随后可以接收准确的反馈。
Mark VIe 控制配电模块的 JPDS、JPDM、JPDG 或 JPDC 28 V de 控制配电板充当 PPDA I/O 包 (PDM) 的主机。50 针带状电缆跳线将针脚连接到针脚 1，用于连接其他板。PPDA 从每个董事会接收一个反馈小组。
PPDA I/O 包包括以下兼容的 BPPx 处理器板之一：
PPPDAHIA 内部有一块 BPPB 处理器板。
ControlST 软件包 V04.07 及更高版本与 PPPDAHIB 中功能兼容的 BPPC 处理器板兼容。
JPDB、JPDE 和 JPDF 反馈信号与 PPDA I/O 包兼容。
安装：
牢固安装所选端子板。
将 JAI 端子板连接器直接连接到 PPDA I/O 包。JPDG、JPDS、JPDM 或 JPDC 28 V 控制配电板是安装 PPDA I/O 包的位置。
使用以太网端口旁边的螺钉以机械方式固定 I/O 包。螺柱滑入专为特定类型的端子板制作的安装支架中。支架的定位非常重要，以便连接 I/O 包和端子板的 DC-62 针连接器不会受到直角力。在产品的使用寿命内，只需调整一次。
根据系统的设置方式，连接一根或两根以太网线。任一端口均可用于使用 I/O 包。如果采用双连接，通常将 ENETI 连接到与 R 控制器相关的网络。
将电池组的连接器连接到电源以打开电池。I/O 包包括内置软启动功能，可限制通电时的电流浪涌，因此在连接电缆之前无需拔掉电缆。
如有必要，使用 ToolboxST 程序设置 I/O 包。请参阅该部分
带状电缆应从 JPDG、JPDS、JPDM 或 JPDC 上的连接 P2 连接到向 PPDA 提供数据的附加核心板。
信号路由：
JPDG、JPDS、JPDM 或 JPDC 板是安装 PPDA I/O 包的位置。50 针带状电缆跳线将针脚连接到针脚 1，用于连接其他板。每个董事会都向 PPDA 贡献一个反馈小组。此连接最多要经过五个先前的板。这种连接如下图所示。

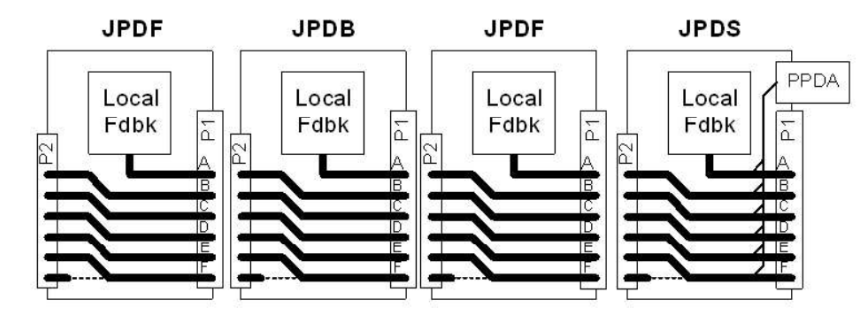

图 1：PPDA 基本连接图
反馈组在上图中以粗线显示，并且还显示了每个板的连接器 P1 和 P2。JPDS 板上的 PPDA I/O 包和连接器如下，从右到左：
JDPS 已对信号组 A 提供了本地评论。
B 组信号是 JPDF 反馈的主题。
C组信号是JPDB反馈的对象。
进一步的 JPDF 将采用信号组 D。
另一个板可能会使用信号组 E
JPDM 使用两组反馈信号，因为该板具有大量反馈线。JDPM 支持使用两块板。下图代表了设置。

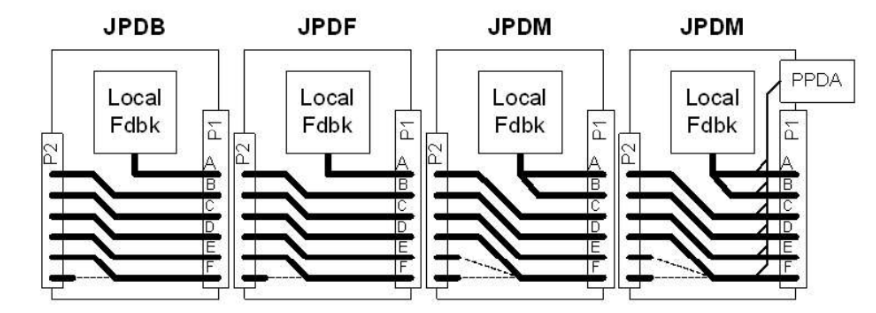

图 2：使用两个 JPDM 板的 PPDA 接线
诊断：
加电自检可检查大部分处理器板组件、以太网端口、RAM 和闪存，持续监控内部电源以确保正常运行。
使用来自终端板、采集卡和处理器卡的电子 ID 数据验证硬件组是否匹配，然后验证从闪存加载的应用程序代码是否适合该硬件组。
模拟输入电路的每次扫描中都包含精密参考电压。
通过将测量值与预期值进行比较来验证 A/D 转换器电路的健康状况。ToolboxST 程序提供有关特定诊断的信息。
配置：
为了与所需的 PDM 板一起操作，PPDA I/O 包利用配置值。对于系统中使用的特定 PDM 硬件版本，ToolboxST 程序提供了适当的选项。以下是遇到过的不同配置的列表：
联合数据库：
对于两条交流总线中的每一条，标称电压幅值、幅值公差和中性点电压校正因子均已指定。
可以打开或关闭每个带保险丝的开关分支电路的状态。
联合PDC：
如果 P28R、S 和 T 在系统中可行，则 PPDA 必须了解它。如所述，如果似乎不存在该电源总线的低电压诊断，则可以禁用该低电压诊断。
您可以自定义 125 V 总线幅度和中心公差，以及打开或关闭开关分支电路熔断器状况的诊断。
当使用交流输入时，标称电压幅度、幅度容差和交流总线中性电压调整系数均已提供。您可以打开或关闭开关分支电路中每个保险丝的状态。
联合PDG：
P28 反馈和诊断可切换。建议将其保持打开状态。
可以打开或关闭开关分支电路熔断器状态诊断，以及 24/48 V 总线幅度和中心容差。
联合偏微分方程：
切换分支电路熔断器状态诊断以及 24 V 总线幅度和中心公差配置也是可切换的。
联合PDF：
您可以指定 125 V 总线幅值、中心容差，并打开或关闭开关分支电路熔断器状况的诊断。
JPDS/JPDM：
PPDA 必须了解系统包含 P28R、S 和 T 的能力。如果报告不存在该电源总线的低电压诊断，则可以禁用该低电压诊断。
聚二苯醚：
LO 包必须知道诊断菊花链的 PDM 板。
