制造商：通用电气
系列：EX2000
功能：IOS 主控制板
电源要求：+5 V dc，6 A
继电器通道数：12
电源电压：28 V dc
安装：DIN 导轨安装
技术：表面贴装
工作温度：-30 至 +65 摄氏度
尺寸：15.9 厘米高 x 17.8 厘米
产品类型：PCB
原产地：美国（USA）

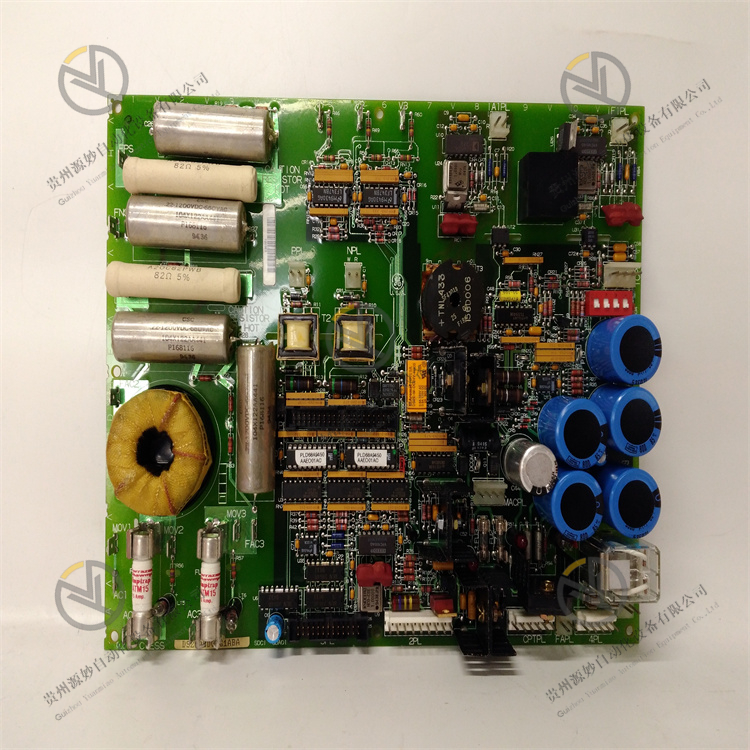

DS200DMCAG1A 是通用电气制造的矩形电路板组件，用于其蒸汽和燃气轮机控制的 Speedtronic 系列。这最常用于 Mark IV 系统，该系统是第一个基于 TMR（三重模块化冗余设计）构建的 Speedtronic 系统。这种类型的设计，所有关键控制和保护参数都有二级和三级备份，可显着减少因设备故障导致的系统停机时间。DS200DMCAG1A 可以从 AX Control 购买，作为翻新的二手设备和清算库存中未使用的新二手设备。
DS200DMCAG1A 用作接口板。该板的表面有多个连接器。这包括三个垂直排针连接器、四个垂直插针公头电缆连接器和 1 个母头电缆连接器。还使用了多个插入式连接器。
该板由多个其他组件组成，包括一个复位开关、两个保险丝、十七个电阻网络阵列、四个 LED 组（每组 LED 灯数量不同）、十五个电阻网络阵列、一个带有多个集成电路的小型辅助板和两个散热片。电路板表面有五十多个集成电路，以及各种电阻器、六个高压电解电容器、较小的陶瓷和聚酯乙烯基电容器、二极管、电感线圈和晶体管。
如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。
保修期：一年
交货时间：付款后 3-5 天
交货方式：EMS、FedEx、联邦
状况：有库存，全新
付款方式：T/T， Paypal、西联汇款
价格：请联系我们进行进一步询问。所有报价均以 EXW 为基础，含税或不含税。
DS200DMCAG1A是通用电气公司生产的IOS主控板。它是 GE 励磁涡轮机控制系统中使用的 EX2000 系列的一部分。IOS 主控制板是 IOS、IOS+ 和 IEI 设备的主控制板。该板的主要功能是满足控制电源要求，并为以下信息路径提供接口和数据处理单元：
操作员键盘和显示屏
驱动局域网 (DLAN)
基于ARCNET的DLAN (DLAN+)可选模块
Genius LAN 控制器可选子板
一个RS-232C通讯端口
本地逻辑输入和输出可选接口板
IOEA 输入/输出扩展接口板
特性
该模块充当接口板。在这块板子的表面上，有几个连接器。包括 3 个垂直插针连接器、4 个垂直插针公电缆连接器和 1 个母电缆连接器。还使用了许多插入式连接器。
电路板上装有一个复位开关、两个保险丝、十七个电阻网络阵列、四个 LED 组（每组 LED 灯数量不同）、十五个电阻网络阵列、一个带有多个集成电路的小型辅助板以及两个散热器。板子表面有五十多个集成电路，以及各种电阻器、六个高压电解电容器、较小的陶瓷和聚酯乙烯基电容器、二极管、电感线圈和晶体管。
板上安装有辅助板。
系统软件设计
激励器应用程序由功能软件模块（块）组成，组合起来执行系统要求。变量保存在随机存取存储器 (RAM) 中，而块定义和配置信息保存在只读存储器 (ROM) (RAM) 中。微控制器执行代码。
激励器应用程序模拟传统的模拟控制。该软件采用开放式架构框架，使用现有软件模块库。每个模块执行特定的操作，例如逻辑与门、PI 调节器、函数发生器和信号电平检测器。
这些组件以某种模式连接在一起，构建复杂的控制系统。例如，通过在 EEPROM 中设置软件跳线，可以将欠励限制 (UEL) 等控制功能作为交流调节器输入。通过将块输入指向输入所在的 RAM 位置（UEL 需要兆瓦、千伏和兆瓦）来启用相关块件。然后，UEL 输出连接到交流调节器求和点输入。
产品属性
该板需要 +5 V 直流电源输入，电流消耗高达 6 A。
它具有12个继电器通道，可用于控制多种电气设备。
该板设计为在 28 V 直流电源电压下运行。
它适用于 DIN 导轨安装，因此可以轻松安装并固定在电气柜或外壳内。
采用表面贴装技术构建，与通孔元件相比，可实现更紧凑的设计并提高可靠性。
该板高 15.9 厘米，宽 17.8 厘米，为控制和监控电气设备提供紧凑但功能丰富的解决方案。
配置工具
使用工具箱对 EX2000 励磁机进行配置、维护和微调。它由一组在 IBM PC 兼容计算机上的命令 shell 下运行的程序（工具）组成。该工具箱包括一个包含 EX2000 定义的大型数据库，可以通过菜单驱动的选择来访问和操作该数据库。此外，工具箱程序可以在计算机屏幕上以图形方式显示激励器的程序逻辑。用户可以通过查看逻辑流程更好地理解和操作激励器的可调值。
在工厂，工具箱用于配置和测试系统。这些工具使工作人员能够对客户现场安装的 EX2000 励磁机进行故障排除、微调和维护。可选模块显示实时控制变量和通信数据。
现场闪烁
终端馈电励磁机中的励磁模块向发电机提供初始励磁电流。这使得发电机电压上升到足以进行自维持运行的水平。EX2000 中的现场闪光通过将闪光电流限制在由 AFNL 确定并由 EE.3742 和 EE.3743 设置的最小和最大水平之间的值来工作。闪烁电流电平在 EE.3741 中指定的地址处测量，通常为 VAR.1017（闪烁分流反馈变量）。
启动发动机还监控 EE.3745 变量（通常为 IFE 或 IFG），以查看励磁机是否能够自我维持。如果检测到的反馈超过定义的限制，或者如果励磁在启动发动机指定的时间限制内没有变得自持，则磁场闪烁停止并生成适当的故障消息。
故障检测
励磁机具有先进的自诊断功能。如果出现问题，带有故障名称和编号的故障代码将在编程器显示屏中闪烁。
故障编号也以编码形式显示在 SDCC 显示屏上。有关如何解释显示的说明，以及每个故障代码的定义和建议的操作。根据励磁机系统的类型及其配置，IOS 上的系统报警状态显示屏上还会显示许多故障。
离散输入模块
开关量输入模块从输入设备（如传感器、按钮和开关这些可以具有两种状态—开/关的装置）接收信号。模块需要一个底座（IC200CHSxxx）上 。
| IC200MDL640 | IC200MDL643 | IC200MDL644 | IC200MDL650 |
产品名称 | VersaMax开关量 输入模块，24 VDC， 正逻辑，16点 | VersaMax开关量输入模块，5/12 VDC（TTL）， 正/负逻辑，16点 | VersaMax开关量输入模块，5/12 VDC（TTL）， 正/负逻辑，32点 | VersaMax开关量输入模块，24VDC，正逻辑，32点 |
输入电压 | 0-30 VDC | 0-15 VDC | 0-15 VDC | 0-15 VDC |
点数 | 16 | 16 | 32 | 32 |
通道到通道隔离 | 否 | 否 | 否 | 否 |
输入和输出响应时间-开/关（ms） | 0.5 | 0.25 | 0.25 | 0.5 |
公共点 | 2组8点 | 2组8点 | 4组8点 | 2组8点 |
开状态电流 | 2.0-5.5 mA | 下限1.45 mA | 下限1.45 mA | 2.0-5.5 mA |
关状态电流 | 0-0.5 mA | 0-0.7 mA上限 | 0-0.7 mA上限 | 0-0.5 mA |
输入阻抗 | 上限10 Kohm | 典型2.4 Kohm对应12 VDC | 典型2.4 Kohm对应12 VDC | 上限10 Kohm |
5伏底板电流消耗（mA） | 上限25 | 上限70 | 上限140 | 上限50 |
发光二极管显示 | 每点一个发光二极管显示各点开/关状态；OK发光二极管表明底板电源可用 | 每点一个发光二极管显示各点开/关状态；OK发光二极管表明底板电源可用 | 每点一个发光二极管显示各点开/关状态；OK发光二极管表明底板电源可用 | 每点一个发光二极管显示各点开/关状态；OK发光二极管表明底板电源可用 |
尺寸 （宽×高×深） | 110 mm（4.3 in）x66.8 mm（2.63 in）x50 mm（1.956 in）， 不包含底座或耦合连接器的高度 | 110 mm（4.3 in）x66.8 mm（2.63 in）x50 mm（1.956 in）， 不包含底座或耦合连接器的高度 | 110 mm（4.3 in）x66.8 mm（2.63 in）x50 mm（1.956 in）， 不包含底座或耦合连接器的高度 | 110 mm（4.3 in）x66.8 mm（2.63 in）x50 mm（1.956 in），不包含底座或耦合连接器的高度 |
