IS200STAIH2A 单纯模拟输入终端板

  • 产品类型:单工模拟输入终端板频道数:12个最大铅电阻:15产出:24伏尺寸:15.9厘米高x10.2厘米宽Operating Temperature: -30 to +65oC技术:表面安装说明是通用电气公司在分布式控制系统中制造和设计的一种简单模拟输入端板。单工模拟输入终端板是一个小的模拟输入终端板,附在包上,支持10个模拟输入和2个模拟输出。双线、三线、四线或外接电源发射机均可连接到10个模拟...
  • 产品详情

产品类型:单工模拟输入终端板
频道数:12个
最大铅电阻:15
产出:24伏
尺寸:15.9厘米高x10.2厘米宽
Operating Temperature: -30 to +65oC
技术:表面安装


说明

是通用电气公司在分布式控制系统中制造和设计的一种简单模拟输入端板。单工模拟输入终端板是一个小的模拟输入终端板,附在包上,支持10个模拟输入和2个模拟输出。双线、三线、四线或外接电源发射机均可连接到10个模拟输入。可用两个0-20m0-20mA可跳跃配置模拟输出,一个支持0-200mA电流。董事会只提供简单形式。终端块是高密度的欧卡式。该板是确定到包的系统诊断由车载身份证芯片。

安装:

一种安装在DIN轨道上的板状金属载体,将其与塑料绝缘子一起携带。在直接系在橱柜上之前,所述的标准加绝缘子可以轮流安装在板材组件上。有两种不同的欧洲街区终端区:

  • 一个永久安装的具有48个端子的端子存在于标准1上.
  • Sti2上的一个直角头接受各种可插入的终端块,这些终端块易于访问,总共有48个终端。
  • 通常,屏蔽扭对(#18特设工作组)电线使用。在终端块旁边有一个I/O电缆屏蔽终端。

可以接受下列模拟输入和输出类型:

  • 模拟输入的双线发射机。
  • 模拟输入的三线发射机。
  • 模拟输入四线发射机。
  • 具有模拟输入的外部动力发射机。
  • 模拟输入,5和10伏直流电流.
  • 0-20毫安电流模拟输出。
  • 模拟输出,电流0-200毫安。

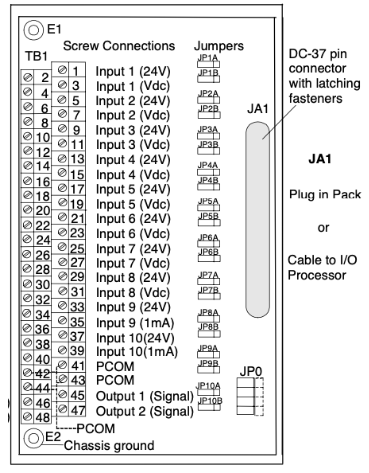

模拟输入终端板



图1:标准输入模拟终端板

支助处运作:

所有的发射机都能在终端板(传感器)上获得24V直流功率.使用跳线器,电流或电压输入是可选择的。其中的一个模拟输出电路可以通过跳线调节4-20mA或0-200mA。由于单一的电缆连接,终端板不能用于像TBY这样的TMR应用。

诊断诊断:

  • 输出电流通过板上的串联电阻上的电压降来显示。诊断报警(故障)是由I/O处理器生成的,如果两个输出中的任何一个变得不健康。I/O控制器查询终端板上每一个电缆连接器必须提供的每一个ID设备。
  • 终端板序列号、板类型、修订号和JT连接器的位置都编码在一个只读芯片上,称为ID设备。当I/O控制器读取该芯片并在不匹配中运行时,会产生硬件不兼容故障。

高级服务人员配置:

跳跃机用于配置终端板。请参考安装图来确定这些跳投者应该放在哪里。现有的跳跃者如下:

  • 电流输入或电压输入可以选择使用跳线J1A至J8A。
  • 返回是与普通连接,还是保持开放,由跳投者J1B至J8B决定。
  • 输入电流选择在1MA和20MA之间,使用跳投J9A和J10A。
  • 返回是与普通连接还是保持开放,由跳投者J9B和J10B决定。
  • 输出1由跳投J0调整到20mA或200mA。


如果您需要咨询或购买,请将产品型号发送到我的邮箱或直接打电话给我。


保修期:一年 交货时间:付款后 3-5 天 交货方式:EMS、FedEx、联邦 状况:有库存,全新 付款方式:T/T, Paypal、西联汇款 价格:请联系我们进行进一步询问。所有报价均以 EXW 为基础,含税或不含税。
