产品类型:紧急行程终端板
行程电磁管数目:3
中继产出:3
Trip Inputs: 125/24 V dc
电磁波响应时间:0.1秒
尺寸:17.8厘米宽x33.02厘米

说明:

IS200TREG1是 汽轮机紧急行程终端板 通用电气公司制造和设计的一部分马克VI系列用于高速电子控制系统。I/O控制器管理TREG,它为三个紧急行程电磁管提供动力。TREG和TTPG端子板可连接最多三个行程电磁管。TREG为电磁管提供直流功率的正侧,而TRPG则提供负侧。I/O控制器控制在TREG上的12个继电器,其中9个由3组三人组成,以投票方式控制三个行程电磁管,以及紧急超速保护和紧急停止操作。董事会的类型如下:

• H1B版本取代H1A版本用于新的生产。

• 125V直流直流应用的主要版本是H1B。在电路板上,冗余功率是通过将JX1、JY1和JZ1连接器的控制功率结合起来,为节约继电器和状态反馈电路供电而产生的。行程继电器电路确保电源隔离.

• 需要24伏直流的应用程序使用H2B。其他特征与h1b相同。

• 一种改进的H1B形式称为H3B用于具有冗余TERG板的系统。JX1连接器是反馈电路和节约继电器的唯一电源。

• H4B是一种改进的H1B形式,用于TREG板冗余系统。JY1连接器是反馈电路和节省继电器的唯一电源。

• 在有冗余板的系统中使用了一种被修改的h1B的变体,称为hpb。JZ1连接器是反馈电路和节约继电器的唯一电源。

典型的情况是,一个H3B和一个H4B板在冗余TERG应用中被同步使用。为了保存这些系统中的控制功率分离,系统维修必须使用适当类型的板子。

马克六世系统: TPRO与马克六世系统中的TERG终端板接口。TPRO模块与TPRO模块通过带模压塞的电缆连接。

马克·维系统: TREG是管理的PPRO包在SPRO上的标记VIE系统。SPro上的D型连接器接受用于插入的PProI/O包。TERG和SPRO板是通过用模塞连接的电缆连接起来的。

图1:TREG涡轮机紧急行程终端板和I/O控制器

安装:

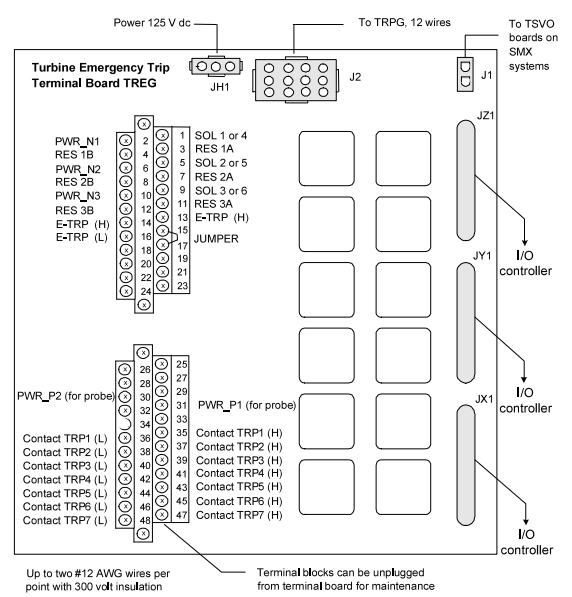

第一个I/O终端块直接连接到三个行程电磁管,节约电阻和紧急停止。第二个终端块可以接受最多七个线路联锁线路。下图显示线路连接。

图2:TREG终端板接线

操作:

由于I/O控制器控制TREG的所有方面,J2电力电缆和步动电磁管是唯一连接到控制模块的连接。当涡轮在单纯系统中运行时,第三根电缆将从J1传输到TSVO终端板的行程信号,该终端板操作伺服阀钳。

电磁线环行器:

该控制器的应用软件是用于启动测试的行程电磁管。通过来自控制器或保护模块的TER继电器,在在线测试期间,每次行程电磁管都可以手动触发一个。为了提供一个可靠的指示,电磁管已触发,从每个电磁管电路的一个接触连接作为一个接触输入。此外,还提供了主要和紧急脱机超高速测试,以核实实际旅行受到软件模拟超高速条件的影响。

诊断:

TREG板和连接设备由I/O控制器进行诊断测试。诊断包括电磁阀电压源、行程继电器驱动器和触头反馈、省电器继电器驱动器和触头反馈、K25A继电器驱动器和线圈、伺服钳继电器驱动器和触头反馈、省电器继电器驱动器和触头反馈。即使其中一个错误偏离了期望值,也会产生错误。

I/O控制器查询TREG连接上的JX1、JY1和JZ1上的ID设备。终端板序列号、板类型、修订号和插头位置都编码在只读身份识别设备芯片上。当通过I/O板读取芯片时发现不匹配时,会产生硬件不兼容故障。
