IS200vrtdh1c是通用电气公司生产的RTD处理器板,是燃气轮机控制系统中使用的马克VI系列的一部分。在电阻温度装置(RTD)处理器板(VRTD)上有16条三线RTD输入。RTD终端板连接接收这些输入。此外,可以连接DRTD型端子板。终端板连接到VME机架,机架上有VRTD处理器板,通过带模塑件的电缆。当RTD被VRTD激发时产生的信号被返回VRTD。输入被I/O处理器板转换为数字温度值,然后通过VME的背板将这些读数发送到VCMI,并最终发送到控制器。

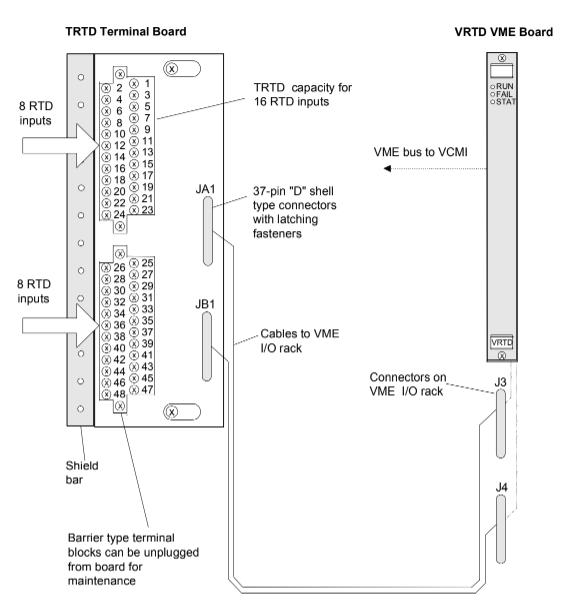

图1:RTD输入终端板、I/O板和电缆

安装:

• 关闭处理器机架为VME。
• 插入VRTD板,然后,使用你的手,按顶部和底部杠杆到座位边缘连接器。
• 旋紧前面板顶部和底部的圈闭螺丝。


行动 :

每个RTD都通过终端板(不连续)从VRTD上提供一个10MMA直流复用励磁电流。因此,VRTD接收信号。VRTD板的VCO型A/D转换器利用采样计数器和频率转换器电压。当以正常模式或快速模式扫描时,转换器分别每秒钟4次和每秒25次采集每个信号和励磁电流,根据电力系统的频率设定时间样本间隔。该数字信号处理器利用软件进行线性化的15个RTD类型的选择。

通过使用场外值,发现了RTD打开电路和短路电路。为了避免对其他输入通道造成破坏性影响,从扫描输入中删除了硬件限制之外的RTD。20秒后,修复的通道自动恢复,除非事先手动恢复。在R,S和T机架上的三个VRTD板的输入正在展开,以提供多余的RTD输入。尽管这些输入符合与trtdh1c终端板相同的环境、编码、分辨率、抑制和功能要求,但快速扫描无法访问。

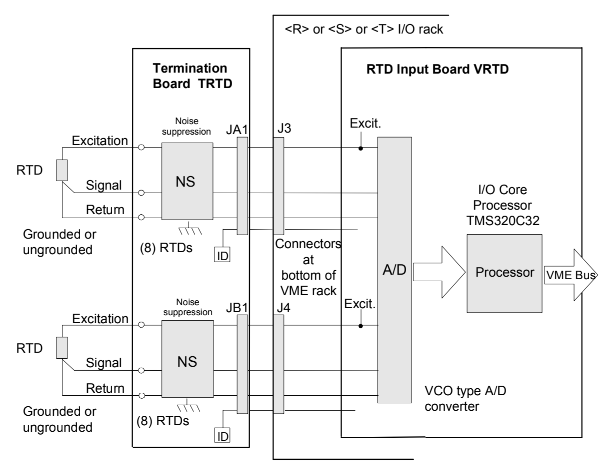

图2:单工系统的RTD输入和信号处理

所有RTD信号的信号输入都包含高频与地面脱钩。为了防止控制数据库中的任何RTD信号由于单一电缆或VRTD的丢失而丢失,使用冗余起搏器来协调VRTD板上的RTD复用。当R在阅读rtd3时,S在阅读rtd5,T在阅读rtd7等等。在R,S,和T同时读rdds板,但是倾斜的两个rdds。这使同一RTD不能同时被两个Vrtds激发,从而导致读数不准确。

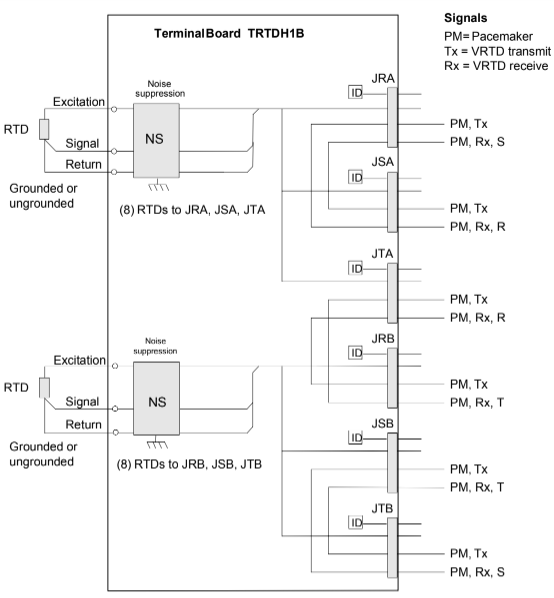

图2:TMR系统中三个VRTD处理器的RTD输入和连接

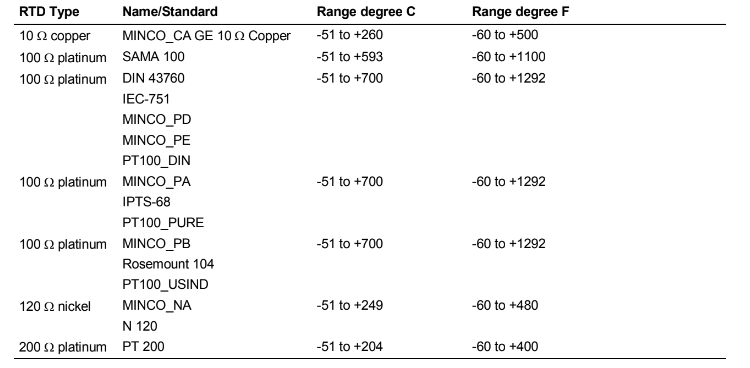

RTD类型和范围:

RTD输入支持0.3532至4.054V的全面输入范围。下表显示了所使用的rtds的类型及其温度范围。

诊断学 :

VRTD前面板的三个LED在顶部显示状态数据。正常运行条件是闪烁绿色,而故障条件是固体红色.当一个诊断性的警报状态出现在板上时,第三个LED,通常是关闭的,稳定地转动橙色。硬件限制检查和系统限制检查是适用于所有输入的两种诊断性检查,它们是:

• 每个RTD类型都有基于预定的(不可配置的)高级别和低级别的硬件限制检查功能,这些检查设置在工作范围的端点附近。当这个阈值达到时,输入不再被扫描,逻辑信号也被设置。

• 当达到16个输入的任何一个硬件限制时,生成一个称为L3DiagVRTD的复合诊断警告,该警告指的是整个板。工具箱包含关于每个诊断的详细信息。重置DIA信号可以在重置所有的诊断信号之前单独锁定每个诊断信号。

• 基于可编程的高和低值,每个RTD输入提供系统限制检查。这些限制必须启用/禁用、闭锁/非闭锁和报警生成功能。通过重置系统来重置异常信号。在TMR系统中,每个控制器都存在结果组合诊断,在那里,限制逻辑信号被投票。

• 测量每个RTD的电阻并将其与适当的值进行比较,如果它是高的或低的,则会产生一个缺陷。

• I/O处理器板查询每个连接器的唯一标识设备,该设备连接到每个连接器。具有终端板序列号、板类型、修订号和J1连接器位置的只读芯片是对终端板标识进行编码的地方。如果发现不匹配,会产生硬件不兼容故障。

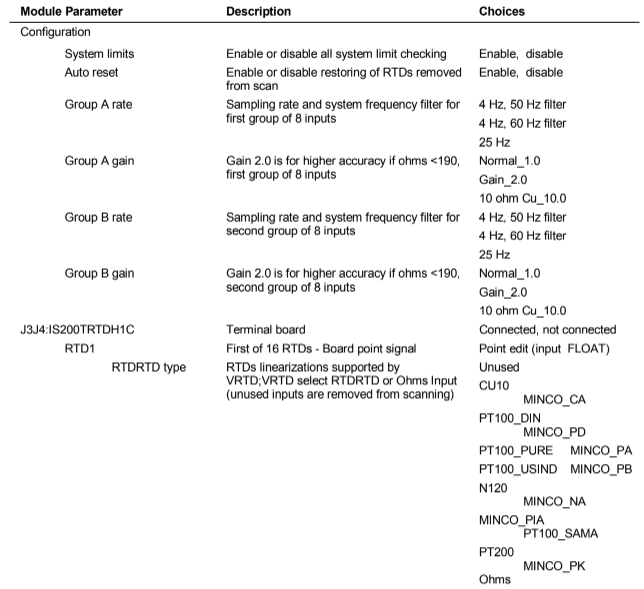

配置:
