部分编号:IS200trtdh1c
功能:RTD输入终端板
频道数:8
工作温度:0-60摄氏度
输入电压:125伏
总产出:400瓦
板尺寸:6.25

职务说明:

IS200trtdh1c是通用电气公司在通用电气分布式燃气轮机控制系统中制造和设计的RTD输入端板。在RTD输入端板上有16个三线RTD输入。两个屏障型终端块通过接线连接到这些输入。为了防止浪涌和高频噪声,输入功能具有噪音还原电路。TRTD与一个或多个I/O处理器相互作用,将输入转换为数字温度值,并将这些数据发送给控制器。有四个不同的TTD版本,具体如下:

• TTDH1B是一个TMR的变体,使用六个DC型连接器将信号扇形到三个VRTD板。
• 一个被称为TTDH1C的单工板有两个DC型连接器用于VRTD。
• TTDH1D是一个单工板,有两个普通扫描DC型连接。
• TTDH2d是一个简单的板子,有两个可快速浏览的DC型连接器。

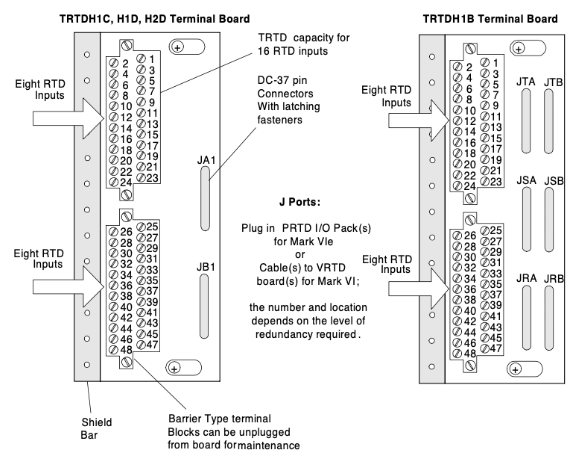

图1:RTD输入端板

安装:

16个rds的电线应直接连接到终端板上的两个终端块。24个端子可以容纳第12个特设工作组的电线,每个块用两个螺丝固定。在每个终端块的左侧,有一个与底盘地面连接的屏蔽终端条。ttdh1B板在一个tmr标记VI控制系统提供冗余的RTD输入,通过扇形输入三个VrTD板的R,S和T架。这些输入符合与Trtdh1c终端板相同的环境、分辨率、抑制和功能标准和规则;然而,快速扫描无法访问。

操作:

对于每一个可以接地或不接地的RTD,TRTD提供一个10MA直流复用(非连续)励磁电流。16个rds可以放置在距离涡轮控制柜300米(984英尺)的地方,最大双向电缆电阻为15。当用正常模式或快速扫描时,I/O处理器的A/D转换器分别对每一个信号和励磁电流进行每秒25次和每秒4次的采样。采样时间间隔是基于电力系统的频率.对于选择的15种RTD,软件进行线性化。场外测量可以识别RTD短路和开放电路。

为了避免对其他输入通道的负面影响,从扫描输入中删除了硬件限制之外的RTD。在20秒内,修复的通道将自动恢复;或者,它们可以手动恢复。在所有RTD信号的信号入口处存在高频与地面脱钩。为了防止控制数据库中的RTD信号因单一电缆或I/O处理器故障而丢失,I/O处理器中的RTD复用由冗余起搏器管理。
