是通用电气公司制造的VME模拟输入/输出板,是燃气轮机控制系统中使用的马克VI系列的一部分。模拟输入输出板接受20个模拟输入,控制4个模拟输出。每个终端板接受10个投入和2个产出。电缆将终端板连接到VIC处理器板所在的VME机架上。VIC将输入转换为数字值,并将它们通过VME的背板传输到VCMI板,然后再传输到控制器。对于输出,VIC将数字值转换为模拟电流,并将它们通过终端板驱动到客户电路。VIC支持单纯和三重模块冗余(TMR)应用程序。当在TMR配置中使用时,终端板上的输入信号会展开到三个VME板架上,以及T,每一个都包含一个虚拟的。输出信号是用专用电路驱动的,使用所有的三个VUIC产生所需的电流。在硬件故障的情况下,从输出中移除坏VIC,剩下的两块板继续产生正确的电流。当在一个简单的配置中使用时,终端板向一个VIK提供输入信号,它提供输出的所有电流。


相容性

有两代VIC板与相应的终端板.原版维希包含所有版本之前和包括维希1c。这一代人也包括了VECHI1B。当驾驶20MA输出这些板支持多达500负载电阻在1000英尺#18线结束。这一代板需要终端板TBYH1B或更早的适当操作。它们还能很好地处理所有对台台终端板的修改。最新的VEC1D和任何后续的释放被设计来支持20MA输出驱动电压的更高的负载电阻:最多18V可在端子板螺丝端子。这允许操作到800的负载1000英尺#18线与边缘.这一代的董事会需要TBYH1C或以后的任何修改。

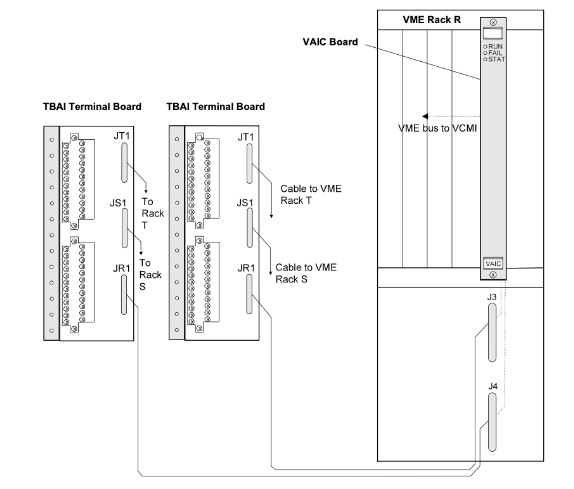

图1:VIC,模拟输入终端板和电缆(TMR系统)

安装

• 打开VME处理器机架

• 滑动在板和推动顶部和底部杠杆与你的手,以座位的边缘连接器

• 在前面板的顶部和底部紧固闭锁螺丝

行动

VIC板接受20个模拟输入,控制4个模拟输出,并包含信号调节,一个模拟MYX,一个A/D转换器和一个D/A转换器。模拟输入的类型,或者是电压,4-20MA,或者是终端板.四个模拟输出电路中的两个是4-20MA,另外两个可以配置为4-20MA或0-200MA。输入和输出有噪声抑制电路,以防止冲击和高频噪声。

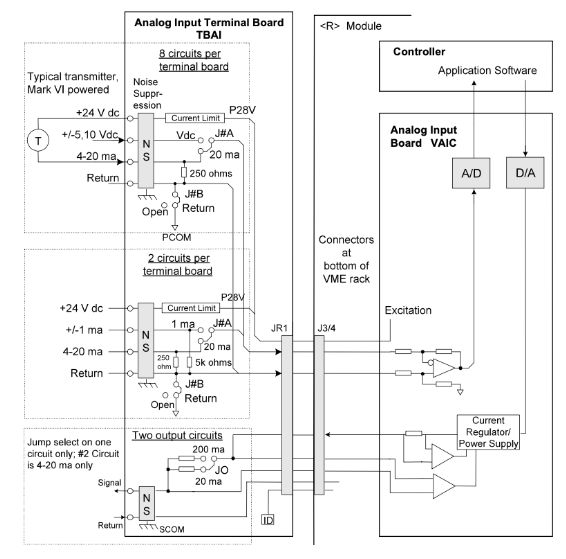

图2:VIC和模拟输入端板,单工系统

在TMR系统中,模拟输入风扇从JR1,联署材料1和JT1到三个控制架。传感器的24V直流功率来自所有三个VME机架,是二极管或选择在终端板。每一个模拟电流输出都是由来自所有三个VUIC的电流提供的。实际输出电流是用一个串联电阻器测量的,它将一个电压反馈到每个VIC。结果输出是三个电流的中间值(中值)。下图显示了一个TMR安排的VIC。发射机/传感器可以由控制系统中的24V直流源驱动,也可以独立供电。诊断监控每个输出和自杀继电器断开相应的输出,如果一个故障无法从处理器的命令清除。终端板上的硬件滤波器抑制高频噪声。额外的软件过滤器提供可配置的低通滤波。

压缩机失速检测

VIC固件包括燃气涡轮压缩机失速检测,在200赫兹执行。可以选择两种失速算法。两者都使用头四个模拟输入,扫描200赫兹。其中一种算法是用于小型LM燃气涡轮机,并使用了两个压力传感器(参考图,小型(LM)燃气涡轮压缩机失速检测算法)。另一种算法是针对重型燃气涡轮机,采用三种压力传感器(参考图,重型燃气涡轮压缩机失速检测算法)。为了清晰起见,实时输入与配置的参数分离。参数编码类型选择所需的算法类型,要么是两个传感器,要么是三个传感器。ps3是压缩机的放电压力。压力下降(ps3下降)表示可能的压缩机失速。该算法还计算了放电压力的变化率,以及那些值与配置的失速参数(kps3常量)的比较。压缩机停止运行是由VIC启动的,它向控制器发送信号,用于启动关闭。关闭信号可以通过任何继电器输出来设置所有的燃料关闭阀门。

三个发光二极管在顶部的维希前面板提供状态信息。正常运行状态是绿光闪烁,故障是实心红.第三个LED显示状态,通常是关闭的,但显示稳定的橙色,如果诊断报警条件存在在板上。诊断检查包括:

• 每个模拟输入有硬件限制检查基于预设(不可配置)高和低级别设置在操作范围的结束。如果超过此限制,则设置逻辑信号,不再扫描输入。如果有任何L3迪加_VIC,这指的是整个板子。从工具箱中可以获得单个诊断的详细信息。诊断信号可以单独锁定,然后用再定位信号重置。

• 每个输入都有基于可配置的高级别和低级别的系统限制检查。这些限制可用于生成警报,并可配置为启用/禁用,以及作为闭锁/非闭锁。重置不受限制的。

• 在TMR系统中,如果一个信号与投票值(中位值)的差异超过预定的界限,则该信号被识别并产生故障。这可以提供一个问题在一个渠道发展的早期迹象。

• 监控D/A输出、输出电流、总电流、自杀式继电器和20/200MA缩放继电器;检查是否合理,会造成故障。

• 他有自己的身份识别设备,被维卡审问。该板标识编码成只读芯片,包含终端板序列号、板类型、修订号,以及JR、JS和JT连接器位置。当I/O处理器读取芯片并遇到不匹配时,会产生硬件不兼容故障。
