GE 531X307LTBAJG1 LAN I/O 端子板

  • 注:因自动化各进口品牌备件型号繁多,产品价格实时变化,因此很难实时标出准确价格,请以业务员实际报价单价格为准! 给您带来不便敬请谅解。GE 531X307LTBAJG1通用电气 531X307LTBAJG1 LAN 端子板 531X 系列产品描述通用电气将 531X307LTBAJG1 设计为局域网 (LAN) 端子板。它位于531X 系列替换板下。GE 系列的驱动器和激励器可以在其机柜中接受此卡...
  • 产品详情

注:因自动化各进口品牌备件型号繁多,产品价格实时变化,因此很难实时标出准确价格,请以业务员实际报价单价格为准! 给您带来不便敬请谅解。

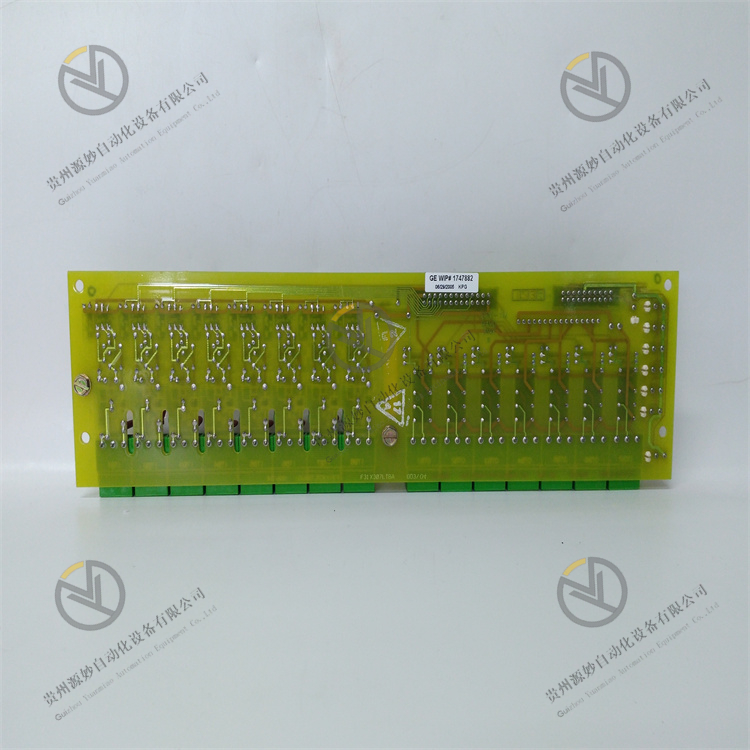

GE 531X307LTBAJG1


通用电气 531X307LTBAJG1 LAN 端子板 531X 系列


产品描述 通用电气将 531X307LTBAJG1 设计为局域网 (LAN) 端子板。它位于531X 系列替换板下。GE 系列的驱动器和激励器可以在其机柜中接受此卡。当安装该卡时,提供了外部设备和控制驱动器之间的接口系统。联锁装置、按钮和指示灯等外围设备可以使用该板作为接口。 当安装531X307LTBAJG1板时,LAN信号通过接口平台分配。安装该板后,将为驱动器提供八个可配置的控制输入插头。该板可接受的额定输入电压范围为 2 至 240 V ,交流和直流电源。发送到电路板的输入电压被转换为控制板接受的24 VDC 逻辑信号。该板产生的信号很容易通过LAN端子、驱动控制板和NTB端子板传送。该板的七个集成控制输出由低电流和低电压 C 型继电器触点连接器组成。


The communication module of the programmable controller is equivalent to the network interface in the local area network. The communication module data bus is connected with the host of the programmable controller, and the communication protocol is realized by hardware and software together. The communication module of the programmable controller is generally equipped with several interfaces, which can be selected through the selection switch on the communication module to realize the communication with other programmable controllers, intelligent control devices or computers.


The input module is used to receive and collect the input signal. The input signal has two types: one is the switch input signal provided by the button switch, the stroke switch, the digital dip switch, the proximity switch, the photoelectric switch, the pressure relay, etc. The other is a continuously changing analog input signal sent by potentiometer, thermoelectric, tonometer motor, and various transmitters. The input module also needs to convert these different level signals into digital signals that the CPU can receive and process.


The function of the output module is to receive the digital signal processed by the central processor, and convert it into a signal that can be received by the field executive parts, which is used to control the contactor, solenoid valve, regulating valve, speed regulating device, etc. Another type of load control is the indicator light, digital display and alarm device.


离散输入模块

开关量输入模块从输入设备(如传感器、按钮和开关这些可以具有两种状态—开/关的装置)接收信号。模块需要一个底座(IC200CHSxxx)上 。


IC200MDL640

IC200MDL643

IC200MDL644

IC200MDL650

产品名称

VersaMax开关量
输入模块,24 VDC,
正逻辑,16点

VersaMax开关量输入模块,5/12 VDC(TTL),
正/负逻辑,16点

VersaMax开关量输入模块,5/12 VDC(TTL), 正/负逻辑,32点

VersaMax开关量输入模块,24VDC,正逻辑,32点

输入电压

0-30 VDC

0-15 VDC

0-15 VDC

0-15 VDC

点数

16

16

32

32

通道到通道隔离

输入和输出响应时间-开/关(ms)

0.5

0.25

0.25

0.5

公共点

2组8点

2组8点

4组8点

2组8点

开状态电流

2.0-5.5 mA

下限1.45 mA

下限1.45 mA

2.0-5.5 mA

关状态电流

0-0.5 mA

0-0.7 mA上限

0-0.7 mA上限

0-0.5 mA

输入阻抗

上限10 Kohm

典型2.4 Kohm对应12 VDC

典型2.4 Kohm对应12 VDC

上限10 Kohm

5伏底板电流消耗(mA)

上限25

上限70

上限140

上限50

发光二极管显示

每点一个发光二极管显示各点开/关状态;OK发光二极管表明底板电源可用

每点一个发光二极管显示各点开/关状态;OK发光二极管表明底板电源可用

每点一个发光二极管显示各点开/关状态;OK发光二极管表明底板电源可用

每点一个发光二极管显示各点开/关状态;OK发光二极管表明底板电源可用

尺寸
(宽×高×深)

110 mm(4.3 in)x66.8 mm(2.63 in)x50 mm(1.956 in), 不包含底座或耦合连接器的高度

110 mm(4.3 in)x66.8 mm(2.63 in)x50 mm(1.956 in), 不包含底座或耦合连接器的高度

110 mm(4.3 in)x66.8 mm(2.63 in)x50 mm(1.956 in), 不包含底座或耦合连接器的高度

110 mm(4.3 in)x66.8 mm(2.63 in)x50 mm(1.956 in),不包含底座或耦合连接器的高度
