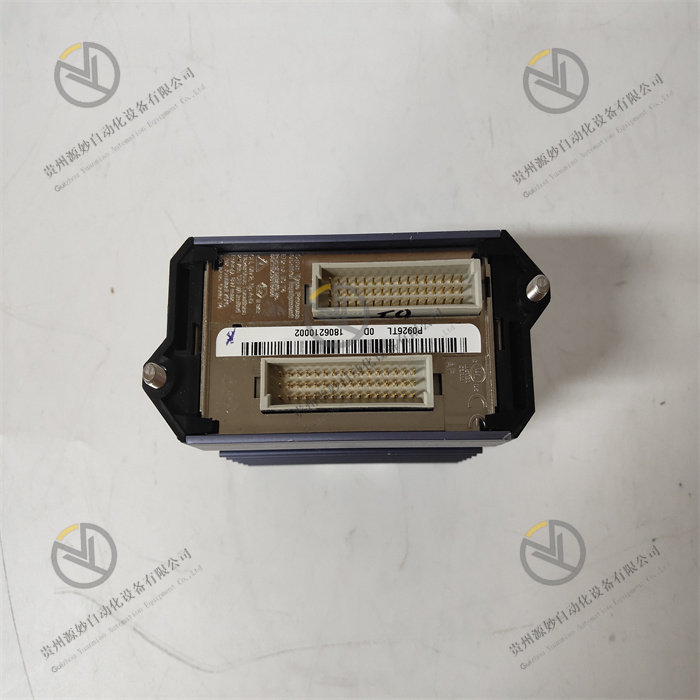

FOXBORO FBM222 P0926TL

概述 冗余PROFIBUS通信模块(FBM222)提供FoxboroEvo系统和PROFIBUS- dp /PA从设备(包括电机驱动器，I/O模块和现场I/O设备)之间的接口。FBM222可用于单路或冗余配置，当使用中继器时，支持两条profibus链路，每个端口最多125个从设备。FBM222通过分布式控制接口(DCI)块将从设备连接到通用且健壮的FoxboroEvo控制系统。 有多种方法可以将作为冗余对安装的fbm22s连接到PROFIBUS-DPnetwork。如图1所示，当PROFIBUS段为单网时，FBM228/ fbm222冗余适配器(P0922RK)将单端电缆连接到冗余对上。电缆的另一端插入一个终端组件(TA)，它为两个网段提供连接。

技术信息

• 将 PROFIBUS-DP/PA 从站设备集成到 I/A 系列控制系统中
• 符合 PROFIBUS-DP 规范 IEC61158 第 3 部分
• 每个端口最多支持 125 个从设备，具有完整的 244 字节数据传输
• 通过提供冗余 TA、热插拔冗余 FBM 模块以及 FBM222 和容错控制处理器之间的完全冗余通信，最大限度地延长正常运行时间
• 允许添加、修改和删除设备，而不影响正在进行的操作
• 将 PROFIBUS-PA 设备值和状态传播到 I/A 系列控制块
• 提供用户可选择的输入数据状态参数以及输出数据回读值
• 支持 PROFIBUS-DP 1 类和 2 类主站以及多主站配置
• 提供两个电隔离的 PROFIBUS 通道
• 适合安装在 Class 1、Division 2 和 Zone 2 位置
• 支持 FBM223 终端组件，允许从 FBM223 进行简单升级，同时维护现有的接线和电缆。

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

保修期：一年 交货时间：付款后 3-5 天 交货方式：EMS、FedEx、联邦 状况：有库存，全新 付款方式：T/T， Paypal、西联汇款 价格：请联系我们进行进一步询问。所有报价均以 EXW 为基础，含税或不含税。

一、模拟量模块的种类 (1)模拟量输入模块 模拟量输入模块也称为A/D模块，它将从各种工业现场传感器中采集的模拟量信号转换成CPU可以识别接收的数字量。 (2)模拟量输出模块 模拟量输出模块又称为D/A模块，简单来说就是将模拟量输入模块CPU送来的数字量转换成其他外部设备1识别接收的电压或者电流等信息。 (3)数字量模块 数字量模块的主要作用就是检查外部开关输入的状态。数字量输入输出信号是开关量信号，1或者0。 二、模拟量模块的作用 1、模拟量输入模块的主要作用是收集模拟信号。收集外部压力传感器后，在模块内部收集压力传感器收集的模拟信号，并进行相应的处理。这里的传感器数据包括电压、电流、热阻、热电偶、温度等模拟值，然后通过总线传输给计算机的智能模块。 2、模拟量输出模块的作用是通过数模转换输入的数字信号进行转换，输出可控制的连续电流和信号。 3、数字量模块：数字量模块有输入输出两种功能。如果不采用这种方法集成，可以节省更多空间，否则用户在使用时需要买两个模块，数字量模块解决了这一问题，即：集成输入/输出功能，一个模块既可以输入信号也可以输出信号。 模拟量输入输出模块的模拟量是表示一定范围内连续变化的任意值，是与数字量相反的状态表示。通常用模拟量来采集和表示事物的电压、电流或频率等参数。驱动硬件输出和相关数据通道，根据运行模式选择当前设定值，或根据需要反转，并将结果提供给硬件输出或软件输出。这是模拟量输入模块。模拟输入模块是一种智能模块，可以采集电压、电流、热电偶、热阻、温度等模拟值，并通过485总线传输给计算机。模拟输出模块的主要功能实际上是将输入的数字信号转换成数模，输出可调的连续电压、电流和信号。

1、非管理型交换机 非管理型交换机，也称为非网管型交换机，它是一种工作在OSI网络参考模型第二层（数据链路层）的网络交换设备。非管理型交换机的数据转发是基于MAC地址的，它可以识别数据包中的MAC地址，并根据其内部保存的MAC地址表将数据发送到相应的端口（初始状态，当MAC地址表为空的时候，交换机会将数据广播到所有的端口。随着数据的发送和接受，逐步建立MAC地址与端口的关系，并根据实际情况及时更新）。 非管理型交换机属于即插即用设备，不支持路由管理；不能划分VLAN；由于不识别IP报头，所有节点只能划分到同一个子网中； 非管理型交换机价格相对便宜，使用方便，适合用于设备内部网络，比如PROFINET各网络节点的数据交换。 2、管理型交换机 管理型交换机也称为网管型交换机，它是相对与非管理型交换机而言的。管理型交换机工作在OSI网络参考模型的第三层（网络层），支持VLAN划分，支持路由功能，支持SNMP协议（简单网络管理协议），可以通过web来进行配置。 能划分VLAN是管理型交换机的特点之一。VLAN是英文"Virtual Local Area Network"的缩写，中文翻译为"虚拟局域网"。 通过划分VLAN，可以将交换机所连接的局域网从逻辑上划分成不同的子网（Subnet），各子网之间不能直接通信，从而有效的隔离网络风暴，增强了网络的安全性。VLAN还增加了网络管理的灵活性，只需要从软件上配置就可以更改设备所属网络，不需要物理连线上的更改。 支持路由功能是管理型交换机的另一个特点。路由功能可以分析报文中的IP地址，并根据交换机内部的路由表进行数据转发，可以实现不同子网之间的数据交换。 管理型交换机相对非管理型交换机提供了更多的功能，价格也贵些。

公司专注于DCS、PLC、机器人、大型伺服四大系统

主要产品有各种模块/卡、控制器、触摸屏、伺服驱动器 公司优势：供应进口原装产品，专业生产配件 保修一年，交货时间快，货源齐全！！！ ① 24小时邮件回复(12小时); ② 装运到亚洲以外的国家，请与卖方联系。
