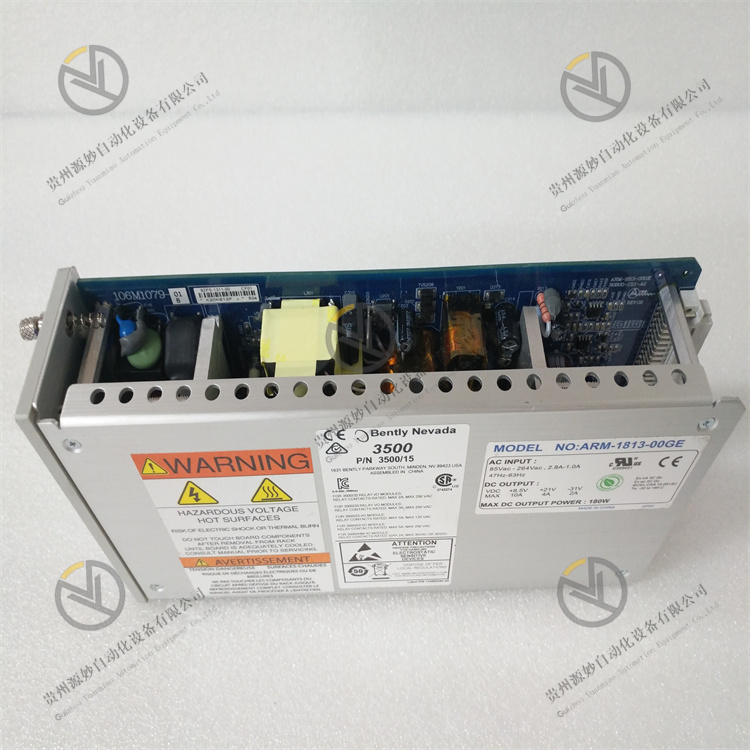

Bently Nevada 3500/15 106M1079-01

零件编号：106M1079-01
制造商：Bently Nevada
系列：3500/15
产品类型：通用交流电源
尺寸（高 x 宽 x 深）：120.7 毫米 x 50.8 毫米 x 251.5 毫米
重量：1.39 千克
国家/地区制造地：美国（USA）

功能说明

106M1079-01 是由 Bently Nevada 制造和设计的通用交流电源。它是 3500/15 系统的一部分。它们是半高模块，必须安装在机架左侧的特定插槽中。机架可以容纳一个或两个电源，可以是交流或直流的任意组合。整个机架可由任一电源供电。当机架上安装两个电源时，下槽位的电源为主电源，上槽位的电源为备用电源。如果安装了辅助电源，则辅助电源可作为主电源的备用电源。

特征

• 只要安装了第二个电源，移除或插入任一电源模块就不会影响机架的运行。
• 直流电源可接受多种输入电压，并将其转换为其他 3500 模块可接受的电压。
• 传统交流电源、高压交流 PIM 和低压交流 PIM 与通用交流电源和 PIM（电源输入模块）不兼容。
• 传统高压和低压直流电源和 PIM 与传统 3500 高压和低压直流电源和 PIM 不兼容。

电压选项

描述：

• 该选项使用通用交流电源和通用交流电源输入模块 (PIM)。

输入电压：

• 标称电压 110 至 220 Vac 非危险区域：85 至 264 Vac rms
• 危险区域：85 至 250 Vac rms
• 120 至 373 伏交流电
• 通用交流电源和电源输入模块与传统的高压交流或低压交流装置不兼容。

输入频率：

• 47 至 63 赫兹

保修期：一年 交货时间：付款后 3-5 天 交货方式：EMS、FedEx、联邦 状况：有库存，全新 付款方式：T/T， Paypal、西联汇款 价格：请联系我们进行进一步询问。所有报价均以 EXW 为基础，含税或不含税。

本特利内华达的3500 系列机械检测系统的电子超速检测系统是高度可靠、快速响应的冗余转速表系统，专门用于机械的超速保护。3500/53 模块可用于组成2 选2 或3 选2(推荐)表决系统。安装超速检测系统的3500框架要求配备冗余电源。 每一个超速检测模块接收一个涡流传感器或磁传感器的信号，输入信号的范围是＋10.0V 至-24.0V。信号超出此范围，在模块内受限。适用于本特利内华达3300 8mm 涡流传感器，3300 16mm 高温涡流传感器（HTPS），7200 5mm、8mm、11mm和14mm 涡流传感器，3300 RAM涡流传感器，或磁传感器。 前面板LED（发光二极管）含义：指示3500/53 模块工作正常 TX/RX（传送/接收）LED: 指示3500/53 模块正在与3500 框架内其它模块进行通讯 Bypass（旁路）LED: 指示3500/53 模块处于旁路状态 Test Mode （测试模式）LED: 指示3500/53 模块处于测试状态 Alarm（报警）LED: 指示一个报警条件已发生，与之联系的继电器已动作传感器缓冲 输出: 每一模块前部都有一个用于缓冲输出的同轴接头，每一接头均有短路和静电保护对于转速，可以设置低于或高于报警水平(设置点)。另外，对转速可设置危险(超速)设置点。所有报警设置点均由软件组态来设置。报警点可调，并通常在0～100%的满量程范围内调整。 报警时间延迟: 在频率高于300 Hz 时少于30ms 。 1) 主模块，前视图 2) 状态LED 3) 缓冲传感器输出，为传感器 提供未滤波的输出，输出具有短路保护 4) I/O 模块，后视图 根据3500/53超速检测模块前面板

电源模块是一种可以直接贴装在印刷电路板上的电源转换器，按变换方式一般分为AC转DC或DC转DC。随着科技的发展，电源体积趋向模块化和小型化，于是出现了电源模块。其集成度最高，将开关电源的主要电路集成在芯片中，可以实现宽频调制、隔离及多种保护等功能。 常见的基本原理由以下部分组成，输入整流滤波器，包含整流桥和输入滤波电容。单片开关电源，包括功率开关管、控制器及MOSFET。还有高频变压器、漏级钳位保护电路、光耦反馈电路、输出整流滤波器、偏置电路等部分组成。 电源模块通过输入整流滤波器一般可以适配交流85~265V或直流100~370V的输入电压范围，频率有47~400Hz选择，常规一般为50/60Hz。因为它具有小体积、高集成度、高性价比和最佳性能指标，只需要最简的外围电路，配上少量分立式元件即可使用。并且拥有高效率、高可靠性、设计灵活等优点，现已成为开发设计中小功率开关电源的优选集成电路。 选择电源模块方案的技术要求低，设计简单，占用空间小，可靠性高，并且可随时变换方案。当产品设计需更改时，只需并联或替换电源模块即可。因此广泛应用于工控、机械设备、船舶、航空航天、通讯、军工、数据通信、手持电子产品、仪器仪表、LED照明、智能化、电力、铁路、安防、矿业、医疗、汽车电子等多个领域。

电源模块的作用就是电压的转换，它可以将交流或直流电变换成你所需要的交流或直流电。如：将市电220V交流电(AC)转换成5V直流电(DC)，因为交流220V的电是高压电，而电子产品是低压供电的，这就需要一个转换装置，将交流220V的电压转换成低压。再比如在机动车里有时需要转换成220V交流电来使用，那么这会就成了低压转高压了，因为机动车的电压一般都比较低。

电源模块还具有以下优点: 1. 各单元可单独严格测试，以确保可靠性高的产品，包括排除不符合规格的产品的通电测试。 相比之下，集成的解决方案很难测试，因为整个电源系统都与电路上的其他功能系统密切配合。 2. 不同的供应商可以根据现有的技术标准设计相同大小的模块，为设计电源供应器的工程师提供各种选择。 3. 各模块的设计和测试按照标准性能的规定进行，因此通过采用新技术可以降低受到的风险。 4. 如果采用集成解决方案，电源供给系统出现问题时，需要更换整个主板。 如果采用模块化设计，只要更换有问题的模块即可，从而节约成本和开发时间。 电源模块的特点 • 小体积高可靠性 • 输出稳定化，精度±3%； • 高性能价格比 • 内置多个输入输出电压 • 输入滤波器，低电磁兼容特性 • 铝合金外壳磨砂氧化，六面屏蔽。 • 典型的应用:工业仪表、数字电路、电子通信设备、卫星导航、遥感遥测、地面通信科研设备等领域。 电源模块的应用场景 医疗：医疗设备，主要有护胎仪，监护仪等等 工控： 工业控制领域 军工：军工业是应用很广泛的一个方面。 电力：主要有集成器和电表以及智能电表

公司专注于DCS、PLC、机器人、大型伺服四大系统

主要产品有各种模块/卡、控制器、触摸屏、伺服驱动器 公司优势：供应进口原装产品，专业生产配件 交货时间快，货源齐全！！！ ① 24小时邮件回复(12小时); ② 装运到亚洲以外的国家，请与卖方联系。
