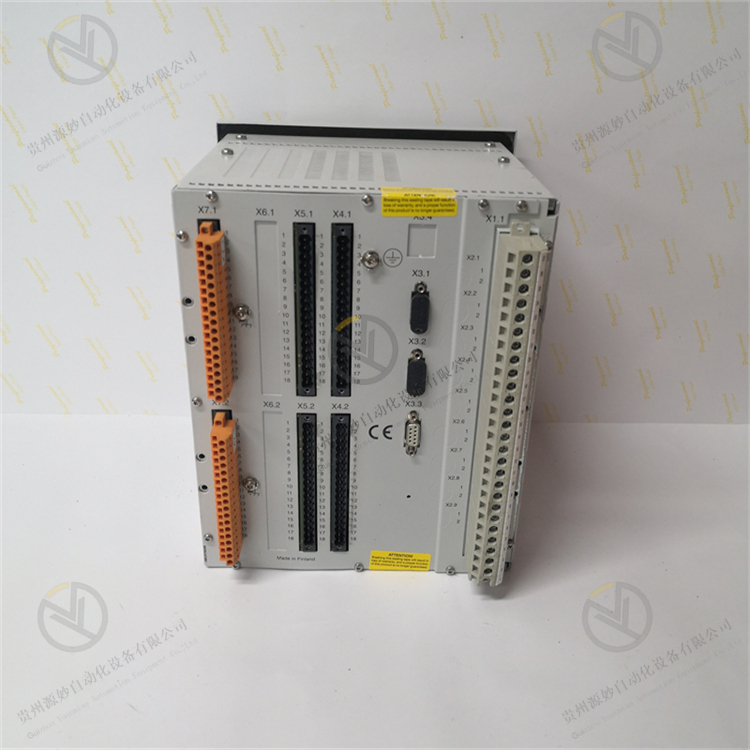

REF 543 馈线终端可与不同类型的开关设备一起使用，包括单母线、双母线和双工系统。 保护功能还支持不同类型的网络，例如隔离中性网络、谐振接地网络和部分接地网络。应用领域还包括中型三相异步电动机以及用于无功功率补偿的并联电容器组的保护和控制。除了保护、测量、控制、状态监测和一般功能外，REF 543 馈线终端还具有大量 PLC 功能，可将变电站自动化所需的多种自动化和顺序逻辑功能集成到一个单元中。 数据通信特性包括以下通信标准：SPA 总线、LON 总线、IEC 60870-5-103、通过 SPA-ZC 400 的 IEC 61850、通过 SPA-ZC 302 的 Profibus DPV1、DNP 3.0 和与上级设备的 Modbus 通信。此外，LON 通信与 PLC 功能相结合，最大限度地减少了馈线终端之间硬接线的需要。 范围 • 馈线保护继电器 产品优势 • 适用于多种不同类型电网的保护功能 • 可编程逻辑功能 (PLC) • 广泛支持不同的通信协议 • 光通信实现快速无干扰通信 产品功能 • 通过传统测量变压器或电流传感器和分压器测量电压和电流 • 各类网络短路故障定位仪 • 通过 SPA-ZC 400 适配器支持 IEC 61850 协议 • 25 个二进制输入和 18 个输出继电器

特性 • 用于中压网络的保护、控制、测量和监督的馈线终端 • 电能质量测量，保护，电容器组保护和控制以及电机保护的新应用领域 • 电压和电流测量通过传统的测量变压器或电流和电压传感器 • 固定的人机界面，包括大图形显示，或外部显示模块，用于灵活的开关柜安装 • 扩展功能，包括保护，控制，测量，通信，电能质量和状态监测 • 保护功能包括:无向和定向过流和接地故障保护，剩余电压，过压和欠压保护，热过载保护，CBFP和自动重合闸 • 控制功能包括切换对象的本地和远程控制，切换对象的状态指示以及海湾和车站层面的联锁 • 测量相电流、相位差和相中点电压、剩余电流和电压、频率、功率因数、有功和无功功率和能量等。 • 状态监测，包括断路器状态监测，跳闸电路监督和馈线终端内部自我监督 • 其他功能包括同步检查，频率保护，电容组保护和控制，电流和电压谐波的测量 • RTD/模拟模块用于温度测量，电流/电压测量和ma输出 • 通过两个通信接口进行通信:一个用于与PC机进行本地通信，另一个用于通过变电站通信系统进行远程通信 • ABB变电站自动化系统的一部分

REF 541, REF 543和REF 545馈电端子设计用于中压网络的保护，控制，测量和监督。它们可用于不同类型的开关柜，包括单母线，双母线和双工系统。保护功能还支持不同类型的网络，如隔离中性网络，谐振接地网络和部分接地网络。应用领域还包括中型三相同步电动机以及用于无功补偿的并联电容器组的保护和控制。除了保护、测量、控制和状态监测功能外，馈线终端还提供了大量的plc功能，允许将变电站自动化所需的几种自动化和顺序逻辑功能集成到一个单元中。 数据通信特性包括与上级设备的espa总线通信或LON总线通信。此外，LON通信与PLC功能一起最大限度地减少了在馈线终端之间硬接线的需要
